CD74HC86E

Texas Instruments 逻辑 - 栅极和逆变器
  • 封装：14-DIP（0.300"，7.62mm）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：管件
  • 参考价格：$0.2288-$0.7

更新日期：2024-04-01

CD74HC86E

Texas Instruments 逻辑 - 栅极和逆变器

产品简介：4-ch, 2-input, 2-V to 6-V 5.2 mA drive strength XOR (exclusive OR) gate

查看详情
  • 封装：14-DIP（0.300"，7.62mm）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：管件
  • 参考价格：$0.2288-$0.7

CD74HC86E 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

CD74HC86E 中文资料属性参数

  • 标准包装：25
  • 类别：集成电路 (IC)
  • 家庭：逻辑 - 栅极和逆变器
  • 系列：74HC
  • 逻辑类型：XOR（异或）
  • 电路数：4
  • 输入数：2
  • 特点：-
  • 电源电压：2 V ~ 6 V
  • 电流 - 静态（最大值）：2µA
  • 输出电流高，低：5.2mA，5.2mA
  • 逻辑电平 - 低：0.5 V ~ 1.8 V
  • 逻辑电平 - 高：1.5 V ~ 4.2 V
  • 额定电压和最大 CL 时的最大传播延迟：20ns @ 6V，50pF
  • 工作温度：-55°C ~ 125°C
  • 安装类型：通孔
  • 供应商设备封装：14-PDIP
  • 封装/外壳：14-DIP（0.300"，7.62mm）
  • 包装：管件
  • 其它名称：296-12822-5

产品特性

  • 缓冲输入
  • 宽工作电压范围：2V 至 6V
  • 宽工作温度范围：-55°C 至 +125°C
  • 支持多达 10 个 LSTTL 负载的扇出
  • 与 LSTTL 逻辑 IC 相比，可显著降低功耗

产品概述

此器件包含四个独立双输入异或门。每个逻辑门以正逻辑执行布尔函数 Y = A ⊕ B。
查看全部

CD74HC86E 数据手册

数据手册 说明 数量 操作
CD74HC86E

XOR (Exclusive OR) IC 4 Channel 14-PDIP

 15页,612K 查看
CD74HC86EE4

High-Speed CMOS Logic Quad 2-Input EXCLUSIVE-OR Gate

 11 Pages页,271K 查看
CD74HC86EE4

High Speed CMOS Logic Quad 2-Input Exclusive-OR Gates 14-PDIP -55 to 125

13页,444K 查看

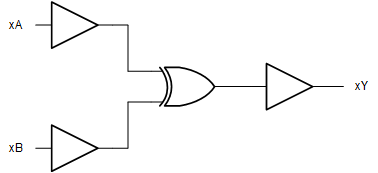

CD74HC86E 电路图

CD74HC86E 电路图

CD74HC86E 电路图
