CD74HC540M96

更新日期：2024-04-01

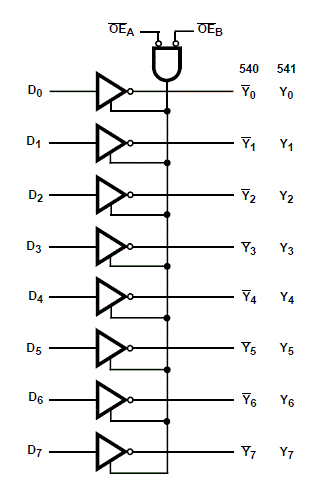

产品简介：具有三态输出的 8 通道、2V 至 6V 反相器

CD74HC540M96 供应商

HC540、CD74HCT540：反相
’HC541、’HCT541：同相
缓冲输入
三态输出
总线驱动能力
VCC = 5V、 CL = 15pF 且 TA = 25℃ 时的传播延迟典型值为 9ns
扇出（在温度范围内）标准输出：10 个 LSTTL 负载总线驱动器输出：15 个 LSTTL 负载
标准输出：10 个 LSTTL 负载
总线驱动器输出：15 个 LSTTL 负载
宽工作温度范围：–55℃ 至 125℃
平衡的传播延迟及转换时间
与 LSTTL 逻辑 IC 相比，功耗显著降低
HC 类型工作电压为 2V 至 6V 高抗噪性：当 VCC = 5V 时，NIL = 30%，NIH = VCC 的 30%
工作电压为 2V 至 6V
高抗噪性：当 VCC = 5V 时，NIL = 30%，NIH = VCC 的 30%
HCT 类型工作电压为 4.5V 至 5.5V 直接 LSTTL 输入逻辑兼容性， VIL = 0.8V（最大值），VIH = 2V（最小值） CMOS 输入兼容性，当电压为 VOL、VOH时，II ≤ 1µA
工作电压为 4.5V 至 5.5V
直接 LSTTL 输入逻辑兼容性， VIL = 0.8V（最大值），VIH = 2V（最小值）
CMOS 输入兼容性，当电压为 VOL、VOH时，II ≤ 1µA

数据手册	说明	数量	操作
CD74HC540M96	High-Speed CMOS Logic Octal Buffer and Line Drivers, Three-State	16 Pages页,320K	查看
CD74HC540M96	Buffer, Inverting 1 Element 8 Bit per Element Push-Pull Output 20-SOIC	21页,940K	查看
