CD74HC4020M96

更新日期：2024-04-01

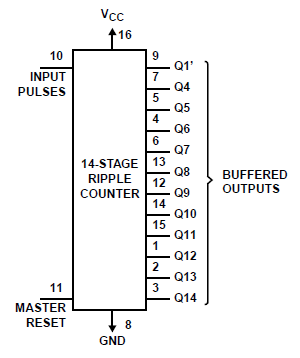

产品简介：高速 CMOS 逻辑 14 级二进制计数器

CD74HC4020M96 供应商

全静态运行
缓冲输入
通用复位
负边沿时钟
扇出（在温度范围内）标准输出：10 个 LSTTL 负载总线驱动器输出：15 个 LSTTL 负载
标准输出：10 个 LSTTL 负载
总线驱动器输出：15 个 LSTTL 负载
宽工作温度范围：–55℃ 至 +125℃
平衡的传播延迟及转换时间
与 LSTTL 逻辑 IC 相比，功耗显著降低
HC 类型工作电压为 2V 至 6V 高抗噪性：当 VCC = 5V 时，NIL = 30%，NIH = VCC 的 30%
工作电压为 2V 至 6V
高抗噪性：当 VCC = 5V 时，NIL = 30%，NIH = VCC 的 30%
HCT 类型工作电压为 4.5V 至 5.5V 直接 LSTTL 输入逻辑兼容性，VIL = 0.8V（最大值），VIH = 2V（最小值） CMOS 输入兼容性，在 VOL、VOH 下 II ≤ 1µA
工作电压为 4.5V 至 5.5V
直接 LSTTL 输入逻辑兼容性，VIL = 0.8V（最大值），VIH = 2V（最小值）
CMOS 输入兼容性，在 VOL、VOH 下 II ≤ 1µA

数据手册	说明	数量	操作
CD74HC4020M96	High-Speed CMOS Logic 14-Stage Binary Counter	11 Pages页,265K	查看
CD74HC4020M96	Counter IC Binary Counter 1 Element 14 Bit Negative Edge 16-SOIC	17页,459K	查看
CD74HC4020M96G4	High Speed CMOS Logic 14-Stage Binary Counter 16-SOIC -55 to 125	15页,451K	查看
