CD74HC21M96

Texas Instruments 逻辑 - 栅极和逆变器
  • 封装：*
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：*
  • 参考价格：$0.21-$0.59

更新日期：2024-04-01 00:04:00

CD74HC21M96

Texas Instruments 逻辑 - 栅极和逆变器

产品简介：2-ch, 4-input, 2-V to 6-V 5.2 mA drive strength AND gate

查看详情
  • 封装：*
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：*
  • 参考价格：$0.21-$0.59

CD74HC21M96 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

CD74HC21M96 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：逻辑 - 栅极和逆变器
  • 系列：74HC
  • 逻辑类型：与门
  • 电路数：2
  • 输入数：4
  • 特点：-
  • 电源电压：2 V ~ 6 V
  • 电流 - 静态（最大值）：2µA
  • 输出电流高，低：5.2mA，5.2mA
  • 逻辑电平 - 低：0.5 V ~ 1.8 V
  • 逻辑电平 - 高：1.5 V ~ 4.2 V
  • 额定电压和最大 CL 时的最大传播延迟：19ns @ 6V，50pF
  • 工作温度：-55°C ~ 125°C
  • 安装类型：*
  • 供应商设备封装：*
  • 封装/外壳：*
  • 包装：*
  • 其它名称：296-31574-6

产品特性

  • 缓冲输入
  • 宽工作电压范围：2V 至 6V
  • 宽工作温度范围：-55°C 至 +125°C
  • 支持多达 10 个 LSTTL 负载的扇出
  • 与 LSTTL 逻辑 IC 相比，可显著降低功耗

产品概述

该器件包含两个独立的 4 输入与门。每个逻辑门以正逻辑执行布尔函数 Y = A ● B ● C ● D。
查看全部

CD74HC21M96 数据手册

数据手册 说明 数量 操作
CD74HC21M96

High-Speed CMOS Logic Dual 4-Input AND Gate

 10 Pages页,266K 查看
CD74HC21M96

AND Gate IC 2 Channel 14-SOIC

 15页,822K 查看

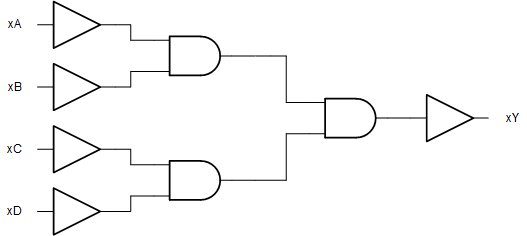

CD74HC21M96 电路图

CD74HC21M96 电路图

CD74HC21M96 电路图
