CD74ACT240M96

Texas Instruments 逻辑 - 栅极和逆变器
  • 封装：20-SOIC（0.295"，7.50mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$0.434-$1.01

更新日期：2024-04-01 00:04:00

CD74ACT240M96

Texas Instruments 逻辑 - 栅极和逆变器

产品简介：具有 TTL 兼容型 CMOS 输入和三态输出的 8 通道 4.5V 至 5.5V 反相器

查看详情
  • 封装：20-SOIC（0.295"，7.50mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$0.434-$1.01

CD74ACT240M96 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

CD74ACT240M96 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：逻辑 - 栅极和逆变器
  • 系列：74ACT
  • 逻辑类型：逆变器，缓冲器
  • 电路数：2
  • 输入数：4
  • 特点：三态
  • 电源电压：4.5 V ~ 5.5 V
  • 电流 - 静态（最大值）：8µA
  • 输出电流高，低：24mA，24mA
  • 逻辑电平 - 低：0.8V
  • 逻辑电平 - 高：2V
  • 额定电压和最大 CL 时的最大传播延迟：7.8ns @ 5V，50pF
  • 工作温度：-40°C ~ 85°C
  • 安装类型：表面贴装
  • 供应商设备封装：20-SOIC
  • 封装/外壳：20-SOIC（0.295"，7.50mm 宽）
  • 包装：®
  • 其它名称：296-12767-6

产品特性

  • 防 SCR 闩锁 CMOS 工艺和电路设计
  • 具有双极 FAST/AS/S 的速度，同时功耗显著降低
  • 平衡传播延迟
  • 交流类型的工作电压范围为 1.5V 至 5.5V，并在电源电压的 30% 时具有平衡的抗噪性能
  • ±24mA 输出驱动电流 扇出到 15 个 FAST* IC 驱动 50Ω 传输线
  • 扇出到 15 个 FAST* IC
  • 驱动 50Ω 传输线

产品概述

RCA CD54/74AC240、CD54/74AC241 和 CD54/74AC244 以及 CD54/74ACT240、CD54/74ACT241 和 CD54/74ACT244 三态八通道缓冲器/线路驱动器采用 RCA 的高级 CMOS 技术。
查看全部

CD74ACT240M96 数据手册

数据手册 说明 数量 操作
CD74ACT240M96

Buffer, Inverting 2 Element 4 Bit per Element Push-Pull Output 20-SOIC

 17页,1.2M 查看

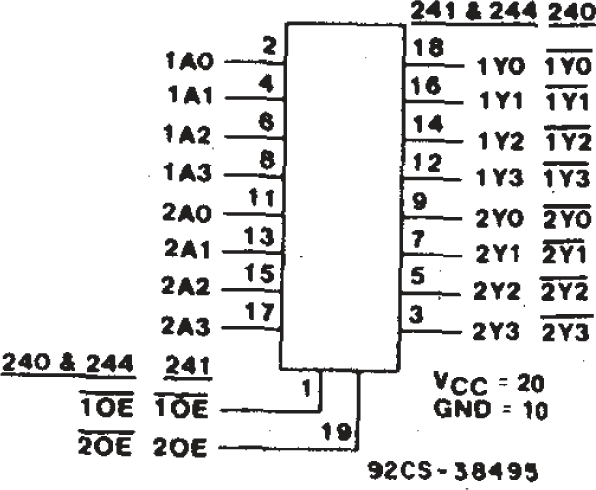

CD74ACT240M96 电路图

CD74ACT240M96 电路图

CD74ACT240M96 电路图
