- 封装：20-DIP（0.300"，7.62mm）
- RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
- 包装方式：管件
- 参考价格：$0.286-$0.88
更新日期：2024-04-01
产品简介：具有三态输出的 8 通道、1.5V 至 5.5V 反相器
查看详情- 封装：20-DIP（0.300"，7.62mm）
- RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
- 包装方式：管件
- 参考价格：$0.286-$0.88
CD74AC240E 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
CD74AC240E 中文资料属性参数
- 标准包装：20
- 类别：集成电路 (IC)
- 家庭：逻辑 - 栅极和逆变器
- 系列：74AC
- 逻辑类型：逆变器，缓冲器
- 电路数：2
- 输入数：4
- 特点：三态
- 电源电压：1.5 V ~ 5.5 V
- 电流 - 静态（最大值）：8µA
- 输出电流高，低：24mA，24mA
- 逻辑电平 - 低：0.3 V ~ 1.65 V
- 逻辑电平 - 高：1.2 V ~ 3.85 V
- 额定电压和最大 CL 时的最大传播延迟：6.5ns @ 5V，50pF
- 工作温度：-40°C ~ 85°C
- 安装类型：通孔
- 供应商设备封装：20-PDIP
- 封装/外壳：20-DIP（0.300"，7.62mm）
- 包装：管件
- 其它名称：296-32956-5CD74AC240E-ND
产品特性
- 防 SCR 闩锁 CMOS 工艺和电路设计
- 具有双极 FAST/AS/S 的速度，同时功耗显著降低
- 平衡传播延迟
- 交流类型的工作电压范围为 1.5V 至 5.5V，并在电源电压的 30% 时具有平衡的抗噪性能
- ±24mA 输出驱动电流 扇出到 15 个 FAST* IC 驱动 50Ω 传输线
- 扇出到 15 个 FAST* IC
- 驱动 50Ω 传输线
产品概述
RCA CD54/74AC240、CD54/74AC241 和 CD54/74AC244 以及 CD54/74ACT240、CD54/74ACT241 和 CD54/74ACT244 三态八通道缓冲器/线路驱动器采用 RCA 的高级 CMOS 技术。
CD74AC240E 数据手册
| 数据手册 | 说明 | 数量 | 操作 |
|---|---|---|---|
 CD74AC240E
|
Buffer, Inverting 2 Element 4 Bit per Element Push-Pull Output 20-PDIP |
17页,1.2M | 查看 |

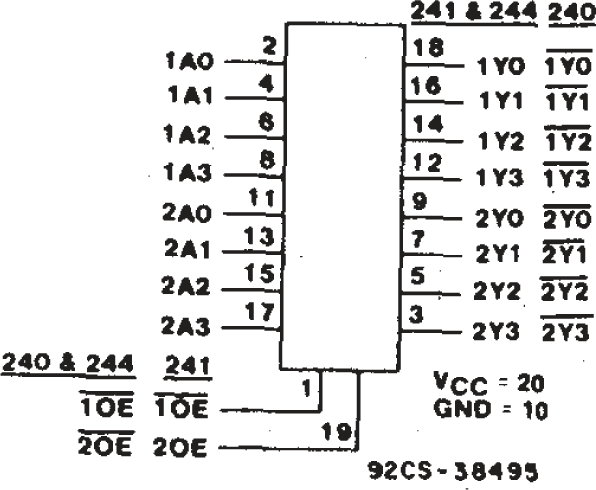

CD74AC240E 电路图
CD74AC240E 电路图
