CD4016BF

Texas Instruments 信号开关，多路复用器，解码器

更新日期：2024-04-01

CD4016BF

Texas Instruments 信号开关，多路复用器，解码器

产品简介：CMOS 四路双向开关

查看详情

CD4016BF 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

CD4016BF 中文资料属性参数

  • 现有数量：0现货1,828Factory
  • 价格：在售
  • 系列：CD4016B
  • 包装：管件
  • 产品状态：在售
  • 类型：双向 FET 开关
  • 电路：1 x 1：1
  • 独立电路：4
  • 电流 - 输出高、低：-
  • 供电电压源：双电源
  • 电压 - 供电：3V ~ 18V
  • 工作温度：-55°C ~ 125°C
  • 安装类型：通孔
  • 封装/外壳：14-CDIP（0.300"，7.62mm）
  • 供应商器件封装：14-CDIP

产品特性

  • 20V 数字或 ±10V 峰峰值开关
  • 工作电压为 15V 时典型导通电阻为 280Ω
  • 在 15V 信号输入范围内匹配的开关导通电阻不超过 10Ω
  • 高开关输出电压比：fis = 10kHz、RL = 10kΩ 时典型值为 65dB
  • 高度线性：fis = 1kHz、Vis = 5Vp-p、VDD – VSS ⩾10V、RL = 10kΩ 时失真典型值小于 0.5%
  • 超低关断状态开关泄漏，从而产生较低的失调电流和高有效关断状态电阻：VDD – VSS = 18V、TA = 25°C 时典型值为 100pA
  • 较高控制输入阻抗（控制电路与信号电路相隔离）：典型值为 10 12Ω
  • 低开关间串扰：fis = 0.9MHz、RL = 1kΩ 时典型值为 -50dB
  • 匹配的控制输入到信号输出电容：可减少输出信号瞬态
  • 频率响应，开启 = 40MHz（典型值）
  • 针对 20V 下的静态电流进行了 100% 测试
  • 在全封装温度范围内，18V 时的最大控制输入电流为 1µA，18V 和 25°C 时为 100nA
  • 5V、10V 和 15V 参数额定值

产品概述

用于模拟或数字信号高压类型（20V 额定值）的传输或多路复用。CD4016B B 系列类型是用于模拟或数字信号传输或多路复用的四路双向开关。四个独立双向开关中的每一个都有单个控制信号输入，可在给定开关的导通或关断状态下同时偏置 p 和 n 器件。CD4016B B 系列类型采用 14 引线气密性双列直插式陶瓷封装（后缀为 F3A）、14 引线双列直插式塑料封装（后缀为 E）、14 引线小外形封装（后缀为 M、MT、M96 和 NSR）和 14 引线薄型紧缩小外形封装（后缀为 PW 和 PWR）。
查看全部

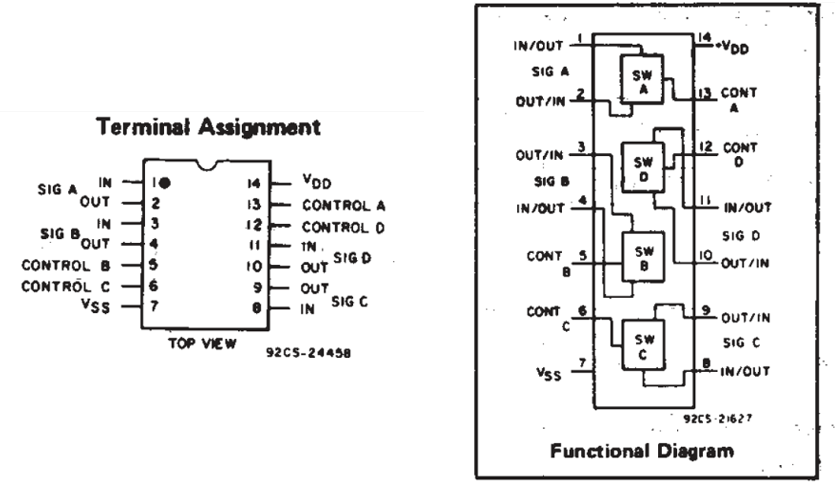

CD4016BF 电路图

CD4016BF 电路图

CD4016BF 电路图
