CD40106BF3A

Texas Instruments 门和反相器

更新日期：2024-04-01

CD40106BF3A

Texas Instruments 门和反相器

产品简介：具有施密特触发输入的军用 6 通道 3V 至 18V 反相器

查看详情

CD40106BF3A 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

CD40106BF3A 中文资料属性参数

  • 现有数量：0现货10,001Factory
  • 价格：在售
  • 系列：4000B
  • 包装：管件
  • 产品状态：在售
  • 逻辑类型：反相器
  • 电路数：6
  • 输入数：6
  • 特性：施密特触发器
  • 电压 - 供电：3V ~ 18V
  • 电流 - 静态（最大值）：20 μA
  • 电流 - 输出高、低：6.8mA，6.8mA
  • 逻辑电平 - 低：0.9V ~ 4V
  • 逻辑电平 - 高：3.6V ~ 10.8V
  • 不同 V、最大 CL 时最大传播延迟：120ns @ 15V，50pF
  • 工作温度：-55°C ~ 125°C
  • 安装类型：通孔
  • 供应商器件封装：14-CDIP
  • 封装/外壳：14-CDIP（0.300"，7.62mm）

产品特性

  • Schmitt-Trigger Inputs
  • Hysteresis Voltage (Typical): 0.9 V at VDD = 5 V 2.3 V at VDD = 10 V3.5 V at VDD = 15 V
  • 0.9 V at VDD = 5 V
  • 2.3 V at VDD = 10 V
  • 3.5 V at VDD = 15 V
  • Noise Immunity Greater Than 50%
  • No Limit On Input Rise and Fall Times
  • Standardized, Symmetrical Output Characteristics
  • For Quiescent Current at 20 V
  • Maximum Input Current Of 1 µA at 18 V Over Full Package Temperature Range: 100 nA at 18 V and 25°C
  • 100 nA at 18 V and 25°C
  • Low VDD and VSS Current During Slow Input Ramp
  • 5-V, 10-V, and 15-V Parametric Ratings

产品概述

The CD40106B device consists of six Schmitt-Trigger inputs. Each circuit functions as an inverter with Schmitt-Trigger input. The trigger switches at different points for positive- and negative-going signals. The difference between the positive-going voltage (VP) and the negative-going voltages (VN) is defined as hysteresis voltage (VH). The CD40106B device is supplied in ceramic packaging (J) as well as standard packaging (D, N, NS, PW). All CD40106B devices are rated for –55°C to +125°C ambient temperature operation.
查看全部

CD40106BF3A 数据手册

数据手册 说明 数量 操作
CD40106BF3A

CMOS HEX SCHMITT TRIGGERS

 11 Pages页,535K 查看

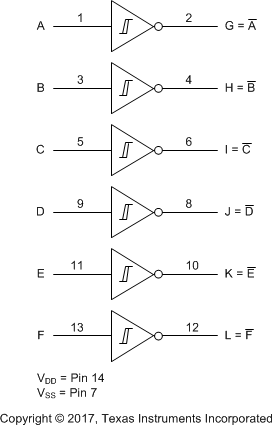

CD40106BF3A 电路图

CD40106BF3A 电路图

CD40106BF3A 电路图
