更新日期：2024-04-01
产品简介：具有高达 +22dBm 输出功率的 2.4GHz 范围扩展器
查看详情CC2592RGVT 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
-
TI(德州仪器)
-
VQFN-16(4x4)
2022+ -
12000
-
上海市
-
-
-
原装可开发票
-
TI
-
原厂原封装
新批号 -
887000
-
上海市
-
-
-
原厂发货进口原装微信同步QQ893727827
CC2592RGVT 中文资料属性参数
- 现有数量：485现货
- 价格：1 : ￥34.98000剪切带（CT）250 : ￥23.09032卷带（TR）
- 系列：-
- 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
- 产品状态：在售
- 射频类型：ISM
- 频率：2.4GHz
- 特性：-
- 封装/外壳：16-VQFN 裸露焊盘
- 供应商器件封装：16-VQFN（4x4）
产品特性
- 与德州仪器 (TI) 2.4GHz 低功率 RF 器件的无缝对接
- +22dBm 输出功率
- CC2520，CC253X 和 CC85XX 上 3dB 典型经改进灵敏度
- 极少的外部组件集成开关 集成匹配网络 集成不平衡变压器 集成电感器 集成功率放大器 (PA) 集成低噪声放大器 (LNA)
- 集成开关
- 集成匹配网络
- 集成不平衡变压器
- 集成电感器
- 集成功率放大器 (PA)
- 集成低噪声放大器 (LNA)
- 通过 HGM 端子的 LNA 增益数字控制
- 断电时 (LNA_EN = PA_EN = 0)，电流 100nA
- 低发送流耗 对于 +22dBm，PAE = 34%，电压 3V 时的电流为 155mA
- 对于 +22dBm，PAE = 34%，电压 3V 时的电流为 155mA
- 低接收流耗针对高增益模式的 4.0mA 电流 针对低增益模式的 1.9mA 电流
- 针对高增益模式的 4.0mA 电流
- 针对低增益模式的 1.9mA 电流
- 4.7dB LNA 噪声系数，其中包括传输/接收 (T/R) 开关和外部天线
- 符合 RoHS 环保标准的 4mm x 4mm 四方扁平无引线 (QFN)-16 封装
- 2.0V 至 3.7V 工作电压
- -40°C 至 +125°C 运行温度范围
- 所有 2.4GHz 工业、科学及医疗设备 (ISM) 频带系统
- 无线传感器网络
- 无线工业系统
- IEEE 802.15.4 和 ZigBee 计量系统
- IEEE 802.15.4 和 ZigBee 网关
- 无线消费类电子系统
- 无线音频系统
产品概述
CC2592 器件是一款针对低功率和低压 2.4GHz 无线应用的经济高效且高性能的 RF 前端。CC2592 器件是一款针对德州仪器 (TI) 所有 CC25XX 2.4GHz 低功率 RF 收发器、发射器和片上系统产品的范围扩展器。 为了增加链路预算，CC2592 器件提供一个可增加输出功率的功率放大器，以及一个具有低噪声系数的 LNA，以提升接收器灵敏度。CC2592 器件提供一个极小尺寸，高输出功率 RF 设计，此设计采用 4mm x 4mm 四方扁平无引线 (QFN)-16 封装。CC2592 器件包含高性能无线应用简单设计所需的 PA，LNA，开关，RF 匹配和不平衡变压器。

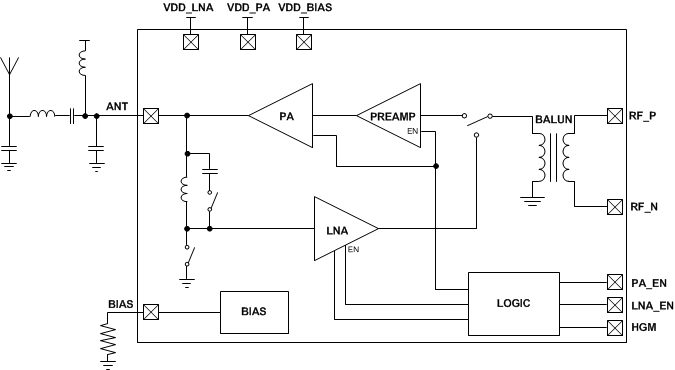

CC2592RGVT 电路图
CC2592RGVT 电路图
