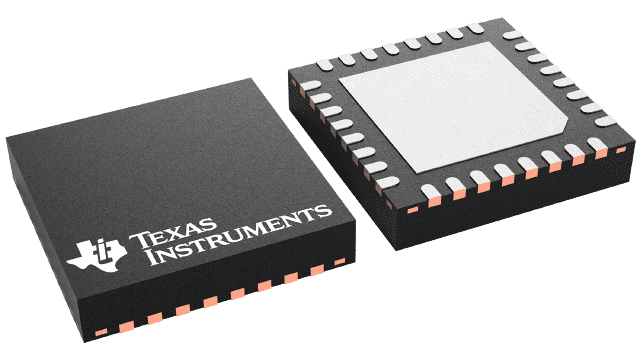

CC2544RHBT

Texas Instruments RF 收发器
  • 封装：32-VFQFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：带卷 (TR)
  • 参考价格：$3.885

更新日期：2024-04-01

CC2544RHBT

Texas Instruments RF 收发器

产品简介：2.4GHz 射频超值系列 SoC，具有 32kB 闪存、USB、SPI 和 UART

查看详情
  • 封装：32-VFQFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：带卷 (TR)
  • 参考价格：$3.885

CC2544RHBT 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

CC2544RHBT 中文资料属性参数

  • 标准包装：250
  • 类别：RF/IF 和 RFID
  • 家庭：RF 收发器
  • 系列：-
  • 频率：2.4GHz
  • 数据传输率 - 最大：2Mbps
  • 调制或协议：MSK，GFSK
  • 应用：通用
  • 功率 - 输出：4dBm
  • 灵敏度：-96dBm
  • 电源电压：2 V ~ 3.6 V
  • 电流 - 接收：22.5mA
  • 电流 - 传输：30mA
  • 数据接口：PCB，表面贴装
  • 存储容量：32kB 闪存，2kB RAM
  • 天线连接器：PCB，表面贴装
  • 工作温度：-40°C ~ 85°C
  • 封装/外壳：32-VFQFN 裸露焊盘
  • 包装：带卷 (TR)

产品特性

  • 射频 (RF) 部分单片 2.4GHz RF 收发器和微控制器 (MCU) 数据速率和调制格式:2Mbps 高斯频移键控 (GFSK)，320kHz 偏差2Mbps GFSK，500kHz 偏差1Mbps GFSK，160kHz 偏差1Mbps GFSK 250kHz 偏差500kbps 最小频移键控 (MSK)250kbps GFSK，160kHz 偏差250kbps MSK 出色的链路预算，无需外部前端即可实现长距离通信 高达 4dBm 的可编程输出功率 出色的接收器灵敏度（2Mbps 时为 -88dBm） 适用于符合世界范围内的射频标准的系统：ETSI EN 300 328 和 EN 300 440 2 类 （欧洲），FCC CFR47 15 部分（美国），和 ARIB STD-T66（日本） 精确的接收到的信号强度指示器 (RSSI) 功能
  • 单片 2.4GHz RF 收发器和微控制器 (MCU)
  • 数据速率和调制格式:2Mbps 高斯频移键控 (GFSK)，320kHz 偏差2Mbps GFSK，500kHz 偏差1Mbps GFSK，160kHz 偏差1Mbps GFSK 250kHz 偏差500kbps 最小频移键控 (MSK)250kbps GFSK，160kHz 偏差250kbps MSK
  • 出色的链路预算，无需外部前端即可实现长距离通信
  • 高达 4dBm 的可编程输出功率
  • 出色的接收器灵敏度（2Mbps 时为 -88dBm）
  • 适用于符合世界范围内的射频标准的系统：ETSI EN 300 328 和 EN 300 440 2 类 （欧洲），FCC CFR47 15 部分（美国），和 ARIB STD-T66（日本）
  • 精确的接收到的信号强度指示器 (RSSI) 功能
  • 布局极少的外部组件 提供参考设计 32 引脚 5mm x 5mm 四方扁平无引线 (QFN)（8 个通用 I/O 引脚）封装
  • 极少的外部组件
  • 提供参考设计
  • 32 引脚 5mm x 5mm 四方扁平无引线 (QFN)（8 个通用 I/O 引脚）封装
  • 低功率激活模式 RX：22.5mA 激活模式 TX (0dBm)：27mA 功率模式 1（4µs 唤醒）：1mA 宽泛的电源电压范围3.3V 低压降 (LDO) 输出电源范围：2V-3.6VUSB 5V 稳压器：4V-5.5V
  • 激活模式 RX：22.5mA
  • 激活模式 TX (0dBm)：27mA
  • 功率模式 1（4µs 唤醒）：1mA
  • 宽泛的电源电压范围3.3V 低压降 (LDO) 输出电源范围：2V-3.6VUSB 5V 稳压器：4V-5.5V
  • 微控制器具有代码预取功能的高性能和低功率 8051 微控制器内核 32KB 闪存程序内存 2KB SRAM 支持硬件调试 扩展基带自动化，包括自动确认和地址解码
  • 具有代码预取功能的高性能和低功率 8051 微控制器内核
  • 32KB 闪存程序内存
  • 2KB SRAM
  • 支持硬件调试
  • 扩展基带自动化，包括自动确认和地址解码
  • 外设全速 USB 2.06 个端点（端点 0 和 5 个输入/输出端点）用于 D+ 的内部上拉5V 至 3.3V 稳压器 强大的两通道 DMA 通用定时器（1 个 16 位，2 个 8 位） 无线电定时器，40 位 红外 (IR) 生成电路 几个振荡器：32MHz 晶体振荡器16MHz RC 振荡器32MHz RCOSC 具有捕捉功能的 32kHz 睡眠定时器 高级加密标准 (AES) 安全协处理器 通用异步收发器 (UART) / 串行外设接口 (SPI) 串行接口 8 个通用 I/O 引脚（6 x 4mA 和 2 x 20mA 驱动强度） 安全装置定时器 真随机数生成器
  • 全速 USB 2.06 个端点（端点 0 和 5 个输入/输出端点）用于 D+ 的内部上拉5V 至 3.3V 稳压器
  • 强大的两通道 DMA
  • 通用定时器（1 个 16 位，2 个 8 位）
  • 无线电定时器，40 位
  • 红外 (IR) 生成电路
  • 几个振荡器：32MHz 晶体振荡器16MHz RC 振荡器32MHz RCOSC
  • 具有捕捉功能的 32kHz 睡眠定时器
  • 高级加密标准 (AES) 安全协处理器
  • 通用异步收发器 (UART) / 串行外设接口 (SPI) 串行接口
  • 8 个通用 I/O 引脚（6 x 4mA 和 2 x 20mA 驱动强度）
  • 安全装置定时器
  • 真随机数生成器

产品概述

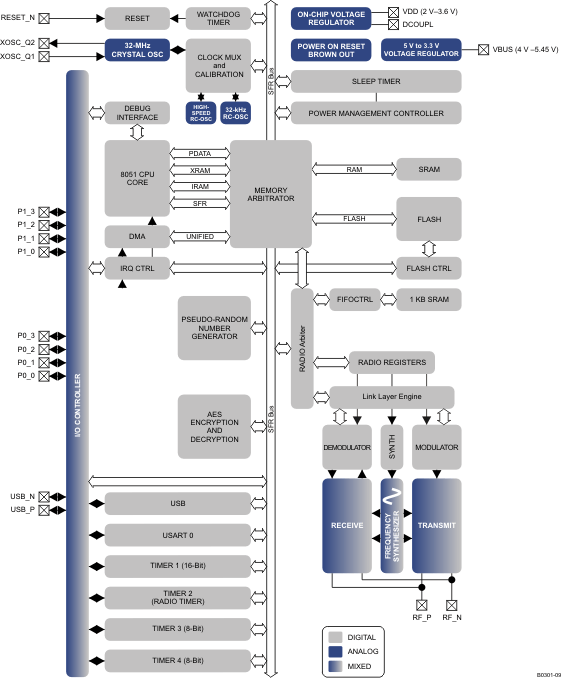

CC2544 是一款经优化的针对数据速率高达 2Mbps 且使用低物料清单成本制造的 USB 应用的片上系统 (SoC) 解决方案。 CC2544 将处于领先地位的 RF 收发器的出色性能与一个单周期 8051 兼容 CPU，32KB 系统内可编程闪存存储器，高达 2KB RAM，和很多其它功能强大的特性组合在一起。CC2544 与 CC2541/CC2543/CC2545 兼容。 它采用带有 SPI/UART/USB 接口的 5mm x 5mm QFN32 封装。 供货时，CC2544 带有由德州仪器 (TI) 提供的完整参考设计。此器件针对无线消费类产品和人机接口器件 (HID) 应用。 CC2544 是 USB 软件加密应用的理想选择。方框图请见。
查看全部

CC2544RHBT 电路图

CC2544RHBT 电路图

CC2544RHBT 电路图
