- 封装：40-VFQFN 裸露焊盘
- RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
- 包装方式：带卷 (TR)
- 参考价格：$4.255
更新日期：2024-04-01
产品简介：低功耗 Bluetooth? 和专有无线 MCU
查看详情- 封装：40-VFQFN 裸露焊盘
- RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
- 包装方式：带卷 (TR)
- 参考价格：$4.255
CC2541F256RHAT 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
-
TI/CC
-
VQFN40
22+授权代理 -
15800
-
上海市
-
-
-
旋尔只做进口原装，假一赔十...
-
TI代理
-
VQFN40
23+ -
15000
-
上海市
-
-
-
中国区代理原装进口特价
-
TI
-
原厂原封装
新批号 -
887000
-
上海市
-
-
-
原厂发货进口原装微信同步QQ893727827
CC2541F256RHAT 中文资料属性参数
- 标准包装：250
- 类别：RF/IF 和 RFID
- 家庭：RF 收发器
- 系列：-
- 频率：2.4GHz
- 数据传输率 - 最大：2Mbps
- 调制或协议：蓝牙低功耗，v4.0
- 应用：通用
- 功率 - 输出：0dBm
- 灵敏度：-99dBm
- 电源电压：2 V ~ 3.6 V
- 电流 - 接收：20.2mA
- 电流 - 传输：18.2mA
- 数据接口：PCB，表面贴装
- 存储容量：256kB 闪存，8kB RAM
- 天线连接器：PCB，表面贴装
- 工作温度：-40°C ~ 85°C

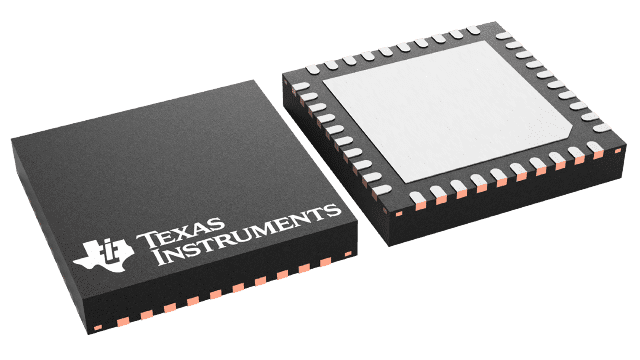

- 封装/外壳：40-VFQFN 裸露焊盘
- 包装：带卷 (TR)
产品特性
- 射频2.4-GHz 符合低能耗规范和私有的 RF 片载系统 支持 250-kbps，500-kbps，1-Mbps，2-Mbps 的数据速率 出色的链路预算，不使用外部前段而支持长距离应用 高达 0 dBm 的可编程输出功率 出色的接收器灵敏度 （1 Mbps 时为 –94 dBm），可选择性，和阻挡性能 适合于针对符合世界范围内的无线电频率调节系统： ETSI EN 300 328 和 EN 300 440 2 类 （欧洲），FCC CFR47 15 部分（美国），和 ARIB STD-T66 （日本）
- 2.4-GHz 符合低能耗规范和私有的 RF 片载系统
- 支持 250-kbps，500-kbps，1-Mbps，2-Mbps 的数据速率
- 出色的链路预算，不使用外部前段而支持长距离应用
- 高达 0 dBm 的可编程输出功率
- 出色的接收器灵敏度 （1 Mbps 时为 –94 dBm），可选择性，和阻挡性能
- 适合于针对符合世界范围内的无线电频率调节系统： ETSI EN 300 328 和 EN 300 440 2 类 （欧洲），FCC CFR47 15 部分（美国），和 ARIB STD-T66 （日本）
- 布局极少的外部组件 提供参考设计 6-mm × 6-mm 方形扁平无引脚 (QFN)-40 封装 与 CC2540 引脚兼容 （当不使用 USB 或者 I2C 时）
- 极少的外部组件
- 提供参考设计
- 6-mm × 6-mm 方形扁平无引脚 (QFN)-40 封装
- 与 CC2540 引脚兼容 （当不使用 USB 或者 I2C 时）
- 低功率工作模式 RX 低至： 17.9 mA 工作模式 TX (0 dBm)： 18.2 mA 功率模式 1 （4-µs 唤醒）： 270 µA 功率模式 2 （睡眠定时器打开）： 1 µA 功率模式 3 （外部中断）： 0.5 µA 宽泛的电源电压范围 (2 V–3.6 V)
- 工作模式 RX 低至： 17.9 mA
- 工作模式 TX (0 dBm)： 18.2 mA
- 功率模式 1 （4-µs 唤醒）： 270 µA
- 功率模式 2 （睡眠定时器打开）： 1 µA
- 功率模式 3 （外部中断）： 0.5 µA
- 宽泛的电源电压范围 (2 V–3.6 V)
- 工作模式下 TPS62730 兼容低功率RX 低至： 14.7 mA （3-V 电源） TX (0 dBm)：14.3 mA（3V 电源）
- RX 低至： 14.7 mA （3-V 电源）
- TX (0 dBm)：14.3 mA（3V 电源）
- 微控制器具有代码预取功能的高性能和低功率 8051 微控制器内核 系统内可编程闪存，128 或者 256 KB 在所有功率模式下具有保持功能的 8-KB RAM 支持硬件调试 扩展基带自动化，包括自动确认和地址解码 所有功率模式中对所有相关寄存器的保持
- 具有代码预取功能的高性能和低功率 8051 微控制器内核
- 系统内可编程闪存，128 或者 256 KB
- 在所有功率模式下具有保持功能的 8-KB RAM
- 支持硬件调试
- 扩展基带自动化，包括自动确认和地址解码
- 所有功率模式中对所有相关寄存器的保持
- 外设功能强大的 5 通道直接内存访问 (DMA) 通用定时器 （1 个 16 位，2 个 8 位） 红外 (IR) 生成电路 具有捕捉功能的 32-kHz 睡眠定时器 精确数字接收到的数字信号强度指示器 (RSSI) 支持 电池监视器和温度传感器 含 8 通道和可配置分辨率的 12 位模数转换器 (ADC) 高级加密标准 (AES) 安全协处理器 2 个功能强大的支持几个串行协议的通用异步接收发器 (UART) 23 个通用 I/O 引脚(21 × 4 mA，2 × 20 mA) I2C 接口 2 个具有 LED 驱动功能的 I/O 引脚 安全装置定时器 集成的高性能比较器
- 功能强大的 5 通道直接内存访问 (DMA)
- 通用定时器 （1 个 16 位，2 个 8 位）
- 红外 (IR) 生成电路
- 具有捕捉功能的 32-kHz 睡眠定时器
- 精确数字接收到的数字信号强度指示器 (RSSI) 支持
- 电池监视器和温度传感器
- 含 8 通道和可配置分辨率的 12 位模数转换器 (ADC)
- 高级加密标准 (AES) 安全协处理器
- 2 个功能强大的支持几个串行协议的通用异步接收发器 (UART)
- 23 个通用 I/O 引脚(21 × 4 mA，2 × 20 mA)
- I2C 接口
- 2 个具有 LED 驱动功能的 I/O 引脚
- 安全装置定时器
- 集成的高性能比较器
- 开发工具CC2541 评估模块工具包 (CC2541EMK) CC2541 小型开发工具包 (CC2541DK-MINI) SmartRF™ 软件 提供 IAR 嵌入式 Workbench™
- CC2541 评估模块工具包 (CC2541EMK)
- CC2541 小型开发工具包 (CC2541DK-MINI)
- SmartRF™ 软件
- 提供 IAR 嵌入式 Workbench™
- 符合针对单模式蓝牙低能耗 (BLE) 解决方案的符合 v4.0 协议的堆栈完全功率优化堆栈，包括控制器和主机GAP - 中心设备，外设，或者广播器（包括组合角色）属性协议 (ATT) / 通用属性配置文件 (GATT) – 客户端和服务器对称式对多重处理 (SMP) - AES-128 加密和解密L2CAP示例应用和配置文件针对 GAP 中心和外围作用的一般应用距离临近，加速计，简单关键字，和电池 GATT 服务 BLE 软件栈 内支持更多应用多重配置选项单芯片配置，允许应用运行在 CC2541 上用于运行在一个外部微处理器上的网络处理器接口 BTool - 用于评估、开发和测试的视窗 (Windows) PC 应用
- 完全功率优化堆栈，包括控制器和主机GAP - 中心设备，外设，或者广播器（包括组合角色）属性协议 (ATT) / 通用属性配置文件 (GATT) – 客户端和服务器对称式对多重处理 (SMP) - AES-128 加密和解密L2CAP
- 示例应用和配置文件针对 GAP 中心和外围作用的一般应用距离临近，加速计，简单关键字，和电池 GATT 服务 BLE 软件栈 内支持更多应用
- 多重配置选项单芯片配置，允许应用运行在 CC2541 上用于运行在一个外部微处理器上的网络处理器接口
- BTool - 用于评估、开发和测试的视窗 (Windows) PC 应用
产品概述
CC2541 是一款针对 低能耗以及私有 2.4-GHz 应用的功率优化的真正片载系统 (SoC) 解决方案。 它使得使用低总体物料清单成本建立强健网络节点成为可能。 CC2541 将领先 RF 收发器的出色性能和一个业界标准的增强型 8051 MCU、系统内可编程闪存存储器、8-KB RAM 和很多其它功能强大的特性和外设组合在一起。 CC2541 非常适合应用于需要超低能耗的系统。 这由多种不同的运行模式指定。 运行模式间较短的转换时间进一步使低能耗变为可能。如果 CC2540 上的 USB 未启用并且 CC2541 上的 I2C/ 额外 I/O 未启用，那么 CC2541 与 CC2540 在 6-mm x 6-mm 方形扁平无引脚 (QFN)40 封装内引脚兼容。 与 CC2540 相比，CC2541 提供更低 RF 流耗。 CC2541 没有 CC2540 所具有的 USB 接口，并在 TX 模式中提供较低的最大输出功率。 CC2541 还增加了 1 个 HW I2C 接口。CC2541 与 CC2533 优化 RF4CE IEEE 802.15.4 SoC 引脚兼容。CC2541 有 2 个不同的版本：分别具有 128kB 和 256kB 闪存的的 CC2541F128/F256。CC2541 的方框图请参见。
CC2541F256RHAT 电路图
CC2541F256RHAT 电路图
