CAXC4T245QRSVRQ1

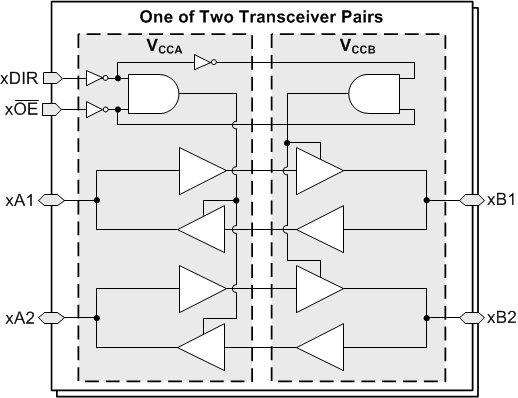

符合 AEC-Q100 标准的 SN74AXC4T245-Q1 器件是一款采用两个独立可配置电源轨的四位同相总线收发器。该器件可在 VCCA 和 VCCB 电源电压低至 0.65V 的情况下正常运行。A 端口用于跟踪 VCCA，该端口也可支持 0.65V 至 3.6V 范围内的任何电源电压。B 端口用于跟踪 VCCB，该端口也可支持 0.65V 至 3.6V 范围内的任何电源电压。此外，SN74AXC4T245-Q1 还与单电源系统兼容。SN74AXC4T245-Q1 器件旨在实现数据总线之间的异步通信。根据方向控制输入（DIR1 和 2DIR）的逻辑电平，此器件将数据从 A 总线传输至 B 总线，或者将数据从 B 总线传输至 A 总线。输出使能输入（1 OE 和 2 OE）可用于禁用输出，从而有效隔离总线。SN74AXC4T245-Q1 器件旨在使控制引脚（xDIR 和 x OE）以 VCCA 为基准。为使电平转换器 I/O 在上电或断电期间处于高阻态，将 x OE 引脚通过上拉电阻器连接至 VCCA。该器件完全符合使用 Ioff 电流的部分断电应用的规范要求。当器件断电时，经设计的 Ioff 保护电路不从输入、输出或偏置到特定电压的组合 I/O 获取多余电流，也不向其提供多余电流。VCC 隔离特性经过设计，可确保当 VCCA 或 VCCB 低于 100mV 时，I/O 端口均禁用其输出并进入高阻态。无干扰电源时序使电源轨能以任何顺序打开或关断，从而提供强大的电源时序性能。
