电路保护 - TVS 二极管简介

TVS（Transient Voltage Suppressor）二极管，也称为瞬态电压抑制器，是一种用于电路保护的电子元件。它的主要功能是在电路中遇到过电压事件时，能够迅速导通，将过电压分流到地线或电源负端，从而保护电路中的其他元件免受损害。TVS二极管的特点包括：
1. 快速响应：TVS可以在纳秒级别内从高阻态转换为低阻态，提供快速的保护响应。
2. 高峰值脉冲功率处理能力：TVS能承受极大的瞬时电流而不损坏，保护电路不受大电流冲击。
3. 精确的电压保护水平：TVS有不同的击穿电压等级，可以精确匹配被保护电路的工作电压，避免误动作。
4. 双向和单向保护：双向TVS可以同时保护正向和反向过电压，而单向TVS则只对一个方向的过电压起作用。
TVS二极管的应用场景广泛，包括但不限于：
1. 电源系统：保护电源线路免受雷击、电网波动等引起的过电压。
2. 通信设备：在数据传输线路中防止静电放电（ESD）和电磁脉冲（EMP）造成的损坏。
3. 汽车电子：保护车载电子设备不受恶劣环境下的电压瞬变影响。
4. 计算机和消费电子：保护接口电路、USB端口、I/O接口等免受过电压影响。
5. 工业控制：在自动化和控制系统的信号线路上提供保护。
TVS二极管根据其结构和特性，常见的类型有单极性（单向）TVS和双极性（双向）TVS，以及不同封装形式如SOD、SMP、DO-15、DO-201AD等。它们的参数如最大反向峰值脉冲电流、最大钳位电压、响应时间等都会在产品规格书中详细列出，以供设计者选择合适的型号。

电路保护 - TVS 二极管热门型号更多

型号	制造商	描述
Q2027552	ON Semiconductor	KIT TVS DESIGN
Q2026231	ON Semiconductor	KIT ESD PROTECTION DEVICE DESIGN
353-8006-KIT	-	KIT 10EA OF 18 POPULAR TVS
353-8007-KIT	-	KIT 10EA 15 POPULAR VALUES ESD
CD-LAB3	-	KIT TVS DIODES SMA PKG 10PC
CD-LAB5	-	KIT TVS DIODES SMC PKG 5PC
Q3108517	STMicroelectronics	KIT ESD PROTECT DIO 15 VALUE 5EA
CD-LAB4	-	KIT TVS DIODES SMB PKG 10PC
ESDTVS-KIT	COMCHIP TECHNOLOGY	KIT ESD TVS 20EA OF 28 VALUES

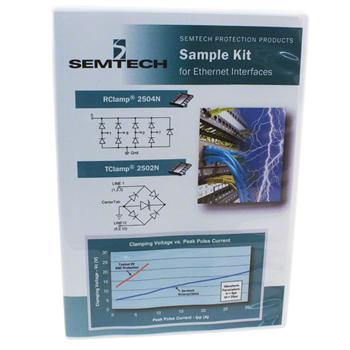

4922864	-	KIT ETHERNET ESD PROTECTION
