Source-Measurement Meters

Source-Measurement Units (SMUs) 是一种精密的电子测试设备，它们结合了电压源、电流源、电压表和电流表的功能于一体。这种多功能性使得SMU成为半导体、材料科学、电池研究以及其他需要精确控制和测量电参数的领域中不可或缺的工具。SMUs的主要功能特点包括：
1. 电压源和电流源：SMUs可以提供精确的可调电压或电流输出，用于激励被测器件（DUT）。
2. 测量能力：它们能够同时测量输出的电压和电流，提供高精度的读数，通常具有纳伏和皮安级别的分辨率。
3. 四象限操作：SMUs可以在第一象限（源电压，测量电流）、第二象限（源电流，测量电压）、第三象限（吸收电压，测量电流）和第四象限（吸收电流，测量电压）工作，适应各种类型负载的需求。
4. 自动量程：SMUs可以自动调整输出范围以适应不同的工作条件，确保在宽广的动态范围内保持高精度。
5. 编程能力：它们通常支持通过 GPIB、USB、以太网等接口进行远程控制，便于集成到自动化测试系统中。
6. 保护功能：内置保护电路可以防止过电压和过电流对DUT造成损害。
7. 高速数据采集：一些高级SMUs可以进行高速采样，用于研究快速变化的电特性。
SMUs 应用于多个场景，例如：
半导体器件测试：评估晶体管、二极管和其他微电子元件的I-V特性。
材料研究：研究新材料的电导率、电阻率以及光电特性。
电池测试：模拟电池充放电过程，测量其电压、电流和容量。
光伏器件测试：分析太阳能电池的性能。
教学和实验室实验：为学生提供精确的电学实验环境。

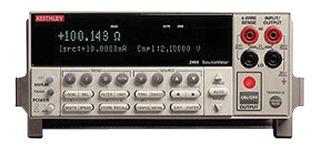

SMUs 包含多种型号，每种型号可能有不同的输出范围、分辨率、速度和附加功能，以满足不同应用需求。例如，Keysight（原Agilent）的B1500A系列、Tektronix的RSA3000系列、Keithley的2600系列等都是知名的SMU产品。
