CAHCT1G86QDCKRQ1

Texas Instruments 逻辑 - 栅极和逆变器
  • 封装：6-TSSOP（5 引线），SC-88A，SOT-353
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®

更新日期：2024-04-01

CAHCT1G86QDCKRQ1

Texas Instruments 逻辑 - 栅极和逆变器

产品简介：具有 TTL 兼容型 CMOS 输入的汽车类单路 2 输入、4.5V 至 5.5V XOR（异或）门

查看详情
  • 封装：6-TSSOP（5 引线），SC-88A，SOT-353
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®

CAHCT1G86QDCKRQ1 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

CAHCT1G86QDCKRQ1 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：逻辑 - 栅极和逆变器
  • 系列：74AHCT
  • 逻辑类型：XOR（异或）
  • 电路数：1
  • 输入数：2
  • 特点：-
  • 电源电压：4.5 V ~ 5.5 V
  • 电流 - 静态（最大值）：1µA
  • 输出电流高，低：8mA，8mA
  • 逻辑电平 - 低：0.8V
  • 逻辑电平 - 高：2V
  • 额定电压和最大 CL 时的最大传播延迟：7.9ns @ 5V，50pF
  • 工作温度：-40°C ~ 125°C
  • 安装类型：表面贴装
  • 供应商设备封装：SC-70-5
  • 封装/外壳：6-TSSOP（5 引线），SC-88A，SOT-353
  • 包装：®
  • 其它名称：296-28170-6

产品特性

  • 符合面向汽车应用的 AEC-Q100 标准： 器件温度等级 1：-40°C 至 +125°C 器件 HBM ESD 分类等级 2 器件 CDM ESD 分类等级 C4B
  • 器件温度等级 1：-40°C 至 +125°C
  • 器件 HBM ESD 分类等级 2
  • 器件 CDM ESD 分类等级 C4B
  • 工作电压范围为 4.5V 至 5.5V
  • 电压为 5V 时，tpd 最大值为 8ns
  • 低功耗，ICC 最大值为 10µA
  • 5V 时，输出驱动为 ±8mA
  • 输入兼容 TTL 电压

产品概述

SN74AHCT1G86Q-Q1 是一款单通道双输入异或门。该器件采用正逻辑执行布尔函数 Y = A ⊕ B 或 Y = AB + A B。
查看全部

CAHCT1G86QDCKRQ1 数据手册

数据手册 说明 数量 操作
CAHCT1G86QDCKRQ1

XOR (Exclusive OR) IC 1 Channel SC-70-5

 12页,809K 查看

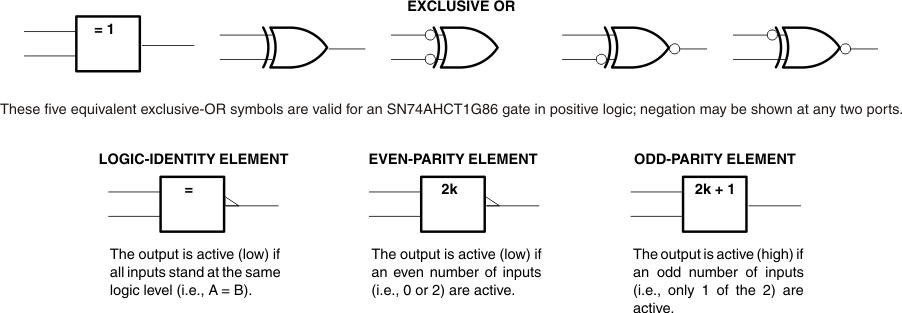

CAHCT1G86QDCKRQ1 电路图

CAHCT1G86QDCKRQ1 电路图

CAHCT1G86QDCKRQ1 电路图
