BUF634TG3

Texas Instruments Linear - Amplifiers - Instrumentation, OP Amps, Buffer Amps
  • 封装：TO-220-5
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：管件
  • 参考价格：$5.175-$8.48704

更新日期：2024-04-01

BUF634TG3

Texas Instruments Linear - Amplifiers - Instrumentation, OP Amps, Buffer Amps

产品简介：250mA 高速缓冲器 - 升级版本请参阅 BUF634A

查看详情
  • 封装：TO-220-5
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：管件
  • 参考价格：$5.175-$8.48704

BUF634TG3 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

BUF634TG3 中文资料属性参数

  • 标准包装：49
  • 类别：集成电路 (IC)
  • 家庭：Linear - Amplifiers - Instrumentation, OP Amps, Buffer Amps
  • 系列：-
  • 放大器类型：缓冲器
  • 电路数：1
  • 输出类型：-
  • 转换速率：2000 V/µs
  • 增益带宽积：-
  • -3db带宽：180MHz
  • 电流 - 输入偏压：5µA
  • 电压 - 输入偏移：30000µV
  • 电流 - 电源：15mA
  • 电流 - 输出 / 通道：250mA
  • 电压 - 电源，单路/双路(±)：4.5 V ~ 36 V，±2.25 V ~ 18 V
  • 工作温度：-40°C ~ 85°C
  • 安装类型：通孔
  • 封装/外壳：TO-220-5
  • 供应商设备封装：TO-220-5
  • 包装：管件

产品特性

  • 此器件的新版本现已上市：BUF634A
  • 高输出电流：250mA
  • 压摆率：2000V/µs
  • 引脚选择带宽：30MHz 至 180MHz
  • 低静态电流：1.5mA（30MHz 带宽）
  • 宽电源电压范围：±2.25V 至 ±18V
  • 内部电流限制
  • 热关断保护
  • 封装： 5 引脚 SOIC 5 引脚 TO-220 5 引脚 TO-263 表面贴装
  • 5 引脚 SOIC
  • 5 引脚 TO-220
  • 5 引脚 TO-263 表面贴装

产品概述

BUF634 是一款建议用于各种应用的高速、单位增益、开环缓冲器。BUF634 可用于运算放大器的反馈环路内，以增大输出电流，消除热反馈，以及提高容性负载驱动能力。对于低功耗应用，BUF634 具有 1.5mA 的工作静态电流以及 250mA 的输出、2000V/µs 的压摆率和 30MHz 的带宽。通过在 V– 和 BW 引脚之间连接一个电阻器，可以在 30MHz 至 180MHz 范围内调节带宽。输出电路通过内部电流限制和热关断受到全面保护，因而该器件非常耐用且易于使用。BUF634 采用多种封装，可满足机械和功率耗散的要求。包含 SOIC-8 表面贴装、5 引线 TO‑220 和 5 引线 TO‑263 (DDPAK) 表面贴装塑料电源封装类型。
查看全部

BUF634TG3 数据手册

数据手册 说明 数量 操作
BUF634TG3

Buffer Amplifier 1 Circuit TO-220-5

 30页,1.19M 查看

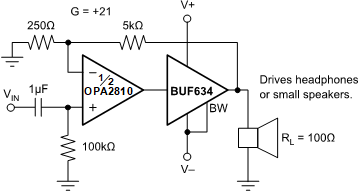

BUF634TG3 电路图

BUF634TG3 电路图

BUF634TG3 电路图
