- 封装：38-TFSOP （0.173"，4.40mm 宽）裸露焊盘
- RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
- 包装方式：Digi-Reel®
- 参考价格：$6.5895-$8.9
更新日期：2024-04-01
产品简介：具有两条可编程 VCOM 通道的汽车类 18 通道伽马电压发生器
查看详情- 封装：38-TFSOP （0.173"，4.40mm 宽）裸露焊盘
- RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
- 包装方式：Digi-Reel®
- 参考价格：$6.5895-$8.9
BUF20800ATDCPRQ1 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
BUF20800ATDCPRQ1 中文资料属性参数
- 标准包装：1
- 类别：集成电路 (IC)
- 家庭：线性 - 放大器 - 视频放大器和频缓冲器
- 系列：-
- 应用：TFT-LCD 面板：伽玛缓冲器，VCOM 驱动器
- 输出类型：满摆幅
- 电路数：18
- -3db带宽：-
- 转换速率：-
- 电流 - 电源：18mA
- 电流 - 输出 / 通道：45mA
- 电压 - 电源，单路/双路(±)：7 V ~ 18 V
- 安装类型：表面贴装
- 封装/外壳：38-TFSOP （0.173"，4.40mm 宽）裸露焊盘
- 供应商设备封装：38-HTSSOP
- 包装：®
- 其它名称：296-30070-6
产品特性
- 符合汽车类应用的 应用
- 具有符合 AEC-Q100 标准的下列特性： 器件温度 1 级器件 HBM ESD 分类等级 2器件 CDM ESD 分类等级 C4
- 器件温度 1 级
- 器件 HBM ESD 分类等级 2
- 器件 CDM ESD 分类等级 C4
- 低电源电流：900µA/通道
- 模拟电源电压：7V 至 18V
- 数字电源电压：2V 至 5.5V
- 18 通道伽马校正
- 2 通道可编程 VCOM：50mA IOUT
- 10 位分辨率
- 轨至轨输出
- I2C 接口 3.4MHz 高速模式
- 3.4MHz 高速模式
- 提供演示板和软件
产品概述
BUF20800-Q1 是一款可编程电压基准发生器，专为 TFT-LCD 面板中的伽马校正而设计。它提供 18 个用于伽马校正的可编程输出和 2 个用于 VCOM 调节的通道（每个具有 10 位分辨率）。所有通道都可以使用支持高速数据传输（高达 3.4MHz）的 I2C 接口进行编程。该可编程性替代了传统的更改电阻器值以优化各种伽马电压的耗时过程，使设计人员能够很快地为面板确定正确的伽马电压。无需硬件更改即可轻松实现所需的更改。BUF20800-Q1 使用 TI 的最新小几何尺寸模拟 CMOS 工艺，从而使其成为适用于大批量生产（而不仅仅是评估）的极具竞争力的选择。如需更低的通道数，请联系您的当地销售或营销代表。BUF20800-Q1 采用具有PowerPAD™的 HTSSOP-38 封装。其额定温度范围为 −40°C 至 +105°C。

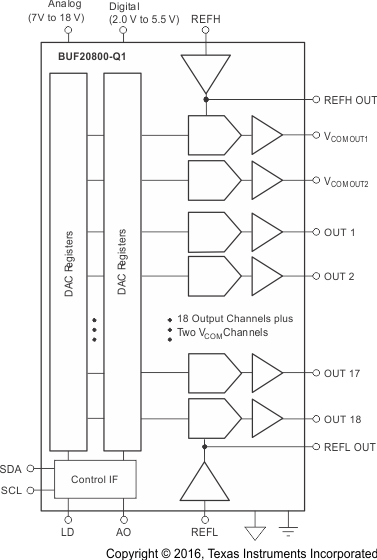

BUF20800ATDCPRQ1 电路图
BUF20800ATDCPRQ1 电路图
