BUF16821AIPWPRQ1

Texas Instruments 视频放大器和模块

更新日期：2024-04-01

BUF16821AIPWPRQ1

Texas Instruments 视频放大器和模块

产品简介：具有集成双列存储器的汽车类、16 通道伽玛电压发生器和 Vcom 校准器

查看详情

BUF16821AIPWPRQ1 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

BUF16821AIPWPRQ1 中文资料属性参数

  • 现有数量：0现货10,000Factory查看交期
  • 价格：1 : ￥24.49000剪切带（CT）2,000 : ￥13.84476卷带（TR）
  • 系列：Automotive, AEC-Q100
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 应用：TFT-LCD 面板：伽玛缓冲器，VCOM 驱动器
  • 输出类型：满摆幅
  • 电路数：18
  • -3db 带宽：-
  • 压摆率：-
  • 电流 - 供电：12 mA
  • 电流 - 输出/通道：30 mA
  • 电压 - 供电，单/双?(±)：9V ~ 20V
  • 安装类型：表面贴装型
  • 封装/外壳：28-PowerTSSOP（0.173"，4.40mm Width）
  • 供应商器件封装：28-HTSSOP

产品特性

  • 具有符合 AEC-Q100 标准的以下结果： 温度等级 3：-40°C 至 85°C 人体模型 (HBM) 静电放电 (ESD) 分类等级 2 充电器件模型 (CDM) ESD 分类等级 C4B
  • 温度等级 3：-40°C 至 85°C
  • 人体模型 (HBM) 静电放电 (ESD) 分类等级 2
  • 充电器件模型 (CDM) ESD 分类等级 C4B
  • 16 通道 P 伽马，2 通道 P-VCOM，10 位分辨率
  • 16x 可重写非易失性存储器
  • 两个独立的引脚可选存储器组
  • 轨至轨输出： 300mV（最小值）电源轨摆幅 (10mA) > 300mA（最大值）IOUT
  • 300mV（最小值）电源轨摆幅 (10mA)
  • > 300mA（最大值）IOUT
  • 电源电压：9V 至 20V
  • 数字电源：2V 至 5.5V
  • I2C 接口：支持 400kHz 和 2.7MHz

产品概述

BUF16821-Q1 提供 16 条可编程伽马通道，以及两个可编程 VCOM 通道。 最终的伽马和 VCOM 值可被存储在片上、非易失性存储器中。 为了应对编程错误时或使液晶显示屏 (LCD) 面板重新开始工作，此器件支持多达 16 个对片上存储器的写操作。此器件具有两个独立的存储器组，可实现两个不同伽马曲线的同时存储，从而使伽马曲线之间的切换更加便捷。 所有伽马和 VCOM 通道提供一个轨到轨输出，此输出在 10mA 负载时，通常在任一电源轨的 150mV 内摆动。 可使用一个 I2C 接口对所有通道进行编程，这个接口支持高达 400kHz 的标准运行，以及高达 2.7MHz 的高速数据传输。此器件使用德州仪器 (TI) 专有的、最先进的高压 CMOS 工艺制造。 这一工艺提供高达 20V 的高密度逻辑和高电源电压运行。此器件采用带散热片薄型小外形尺寸 (HTSSOP)-28 PowerPAD 封装，并且在 -40°C 至 +85°C
查看全部

BUF16821AIPWPRQ1 数据手册

数据手册 说明 数量 操作
BUF16821AIPWPRQ1

IC PROG GAMMA-V GEN 28HTSSOP

 38页,1.1M 查看

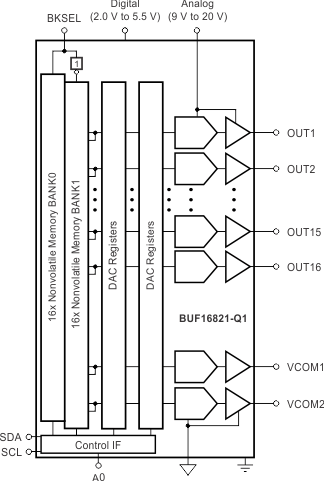

BUF16821AIPWPRQ1 电路图

BUF16821AIPWPRQ1 电路图

BUF16821AIPWPRQ1 电路图
