BQ76PL536ATPAPTQ1

Texas Instruments PMIC - 电池管理

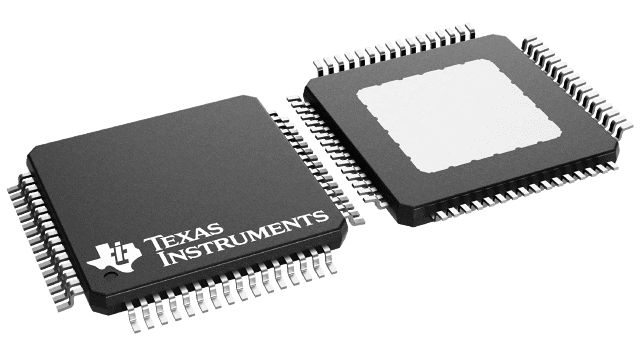

  • 封装：64-TQFP 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$10.8872-$9.975

更新日期：2024-04-01 00:04:00

BQ76PL536ATPAPTQ1

Texas Instruments PMIC - 电池管理

产品简介：用于汽车电池组的 3 至 6 节串联锂离子电池监控器和二次保护

查看详情
  • 封装：64-TQFP 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$10.8872-$9.975

BQ76PL536ATPAPTQ1 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

BQ76PL536ATPAPTQ1 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：PMIC - 电池管理
  • 系列：-
  • 功能：电池监控器，过压/欠压保护
  • 电池化学：锂离子（锂离子），多化学
  • 电源电压：7.2 V ~ 27 V
  • 工作温度：-40°C ~ 105°C
  • 安装类型：表面贴装
  • 封装/外壳：64-TQFP 裸露焊盘
  • 供应商设备封装：64-HTQFP（10x10）
  • 包装：®
  • 其它名称：296-28816-6

产品特性

  • 符合汽车应用 应用认证
  • 具有符合 AEC-Q100 标准的下列结果： 器件温度 2 级：-40℃ 至 +105℃ 的环境运行温度范围器件人体模型 (HBM) 分类等级 2器件充电器件模型 (CDM) 分类等级 C4B
  • 器件温度 2 级：-40℃ 至 +105℃ 的环境运行温度范围
  • 器件人体模型 (HBM) 分类等级 2
  • 器件充电器件模型 (CDM) 分类等级 C4B
  • 3 节至 6 节电池支持，所有化合物
  • 热插拔
  • 用于数据通信的高速串行外设接口 (SPI)
  • 支持垂直堆叠的接口
  • 器件之间无需隔离组件
  • 高精度模数转换器 (ADC)：±1mV 典型精度14 位分辨率，6µs 转换时间九个 ADC 输入支持同步测量的专用引脚
  • ±1mV 典型精度
  • 14 位分辨率，6µs 转换时间
  • 九个 ADC 输入
  • 支持同步测量的专用引脚
  • 配置数据存储在具有差错校验/纠正 (ECC) 功能的一次性可编程 (OTP) 寄存器中
  • 内置比较器（二级保护器）支持：过压和欠压保护过热保护可编程的阈值和延迟时间专用故障信号
  • 过压和欠压保护
  • 过热保护
  • 可编程的阈值和延迟时间
  • 专用故障信号
  • 支持安全超时功能的电芯均衡控制输出通过外部组件设置均衡电流
  • 通过外部组件设置均衡电流
  • 电源电压范围：7.2V 至 27V 连续电压以及 36V 峰值
  • 低功耗：休眠电流典型值为 12µA，空闲电流典型值为 45µA
  • 休眠电流典型值为 12µA，空闲电流典型值为 45µA
  • 集成 5V、3mA 高精度 LDO

产品概述

bq76PL536A-Q1 器件是用于三至六节串联锂离子电池的可堆叠电池监控器和保护器。bq76PL536A-Q1 集成了模拟前端 (AFE) 以及精密模数转换器 (ADC)，用于精确测量电池电压。使用一个单独的 ADC 来测量温度。除测量温度外，该器件还对各通道提供过压和欠压监控保护。通过非易失性存储器来存储用户可编程的保护阈值和延迟时间。一旦超出其中某个阈值，就会输出故障信号。可通过堆叠式 bq76PL536A-Q1 器件来实现对由 192 节电池组成的电池组的支持。所有器件通过高速 SPI 接口进行连接。
