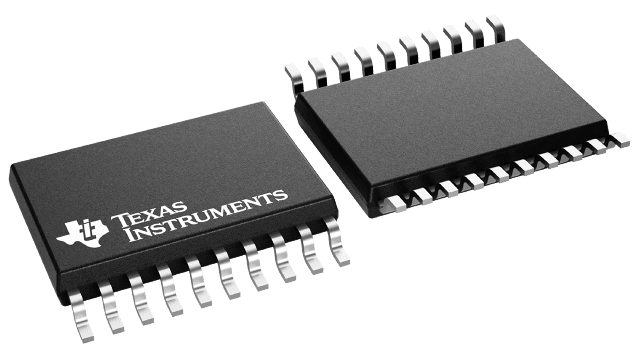

BQ76925PW

Bq76925 是一款由主机控制的模拟前端 (AFE)，它是一套完备电池组监视、均衡和保护系统的组成部分，这套系统适用于 3、4、5 或 6 节串联锂离子和锂聚合物电池。bq76925 器件通过一个主机控制器轻松监视各电芯电压、电池组电流及温度。主机可利用这些信息确定不安全或故障运行情况，例如过压、欠压、过热、过流、电芯电量失衡、充电状态和健康状况。电芯输入电压经电平转换、多路选择、缩放后输出，以供主机 ADC 测量。一个专用引脚提供了经校准的低漂移基准电压，从而实现精确测量。All trademarks are the property of their respective owners. 外部感测电阻两端的电压经过放大后输出到主机 ADC，以进行充放电电流测量。两种增益设置使得器件能够搭配多种感测电阻值使用，以便在各种电池组电流下运行。为了使主机能够进行温度测量，AFE 提供了一个单独的输出引脚，用于为外部热敏电阻网络提供偏置。该输出可在主机的控制下打开/关闭，从而将功耗降至最小。bq76925 器件包含一个阈值可动态选择的比较器，用于监视电流。比较器结果通过开漏输出驱动，以在超过阈值时向主机报警。该特性可用于在连接负载后唤醒主机，或者向主机报告潜在的故障情况。bq76925 器件集成了完全受主机控制的电芯均衡 FET。均衡电流通过外部电阻设置，最高可设为 50mA。可以将这些相同的 FET 与电芯电压测量结果搭配使用，以检测电芯检测线路上的开路情况。主机通过 I2C 接口与 AFE 通信。可以选择使用数据包 CRC 以确保通信的稳健性。可以通过 I2C 接口将器件置于低电流休眠模式，并且可以通过上拉 ALERT 引脚唤醒器件。
