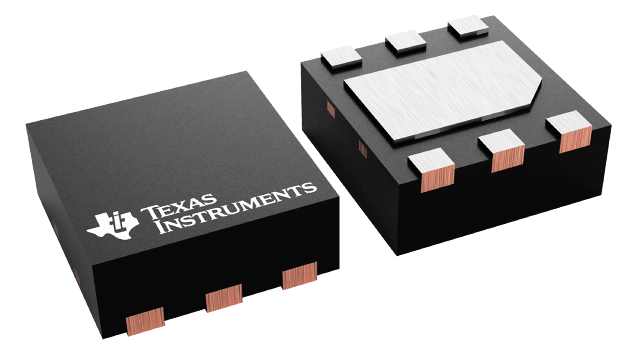

BQ294504DRVR

Texas Instruments PMIC - 电池管理
  • 封装：6-WDFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：带卷 (TR)
  • 参考价格：$0.497

更新日期：2024-04-01 00:04:00

BQ294504DRVR

Texas Instruments PMIC - 电池管理

产品简介：用于 2 节串联和 3 节串联锂离子电池的过压保护

查看详情
  • 封装：6-WDFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：带卷 (TR)
  • 参考价格：$0.497

BQ294504DRVR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

BQ294504DRVR 中文资料属性参数

  • 标准包装：3,000
  • 类别：集成电路 (IC)
  • 家庭：PMIC - 电池管理
  • 系列：-
  • 功能：过压防护
  • 电池化学：锂离子（Li-Ion）
  • 电源电压：3 V ~ 25 V
  • 工作温度：-40°C ~ 110°C
  • 安装类型：表面贴装
  • 封装/外壳：6-WDFN 裸露焊盘
  • 供应商设备封装：6-SON 裸露焊盘（2x2）
  • 包装：带卷 (TR)

产品特性

  • 用于二级保护的 2 节和 3 节串联电池过压监控器
  • 固定可编程延迟计时器
  • 固定 OVP 阈值 可用范围为 3.85V 至 4.6V
  • 可用范围为 3.85V 至 4.6V
  • 固定 OVP 延迟选项：4s 或 6.5s
  • 高精度过压保护： ±10mV
  • 低功耗 ICC ≈ 1µA (VCELL(ALL) < VPROTECT)
  • 每节电池输入具有小于 100nA 的低泄漏电流
  • 小型封装尺寸 6 引脚 SON
  • 6 引脚 SON

产品概述

BQ2945xy 系列产品是用于锂离子电池组系统的二级电压监控器和保护器。独立监控每节电池是否具有过压状态。根据配置，如果两节或三节电池中的任何电池存在过压，则在经过固定的延迟后会触发一个输出。在过压状态满足指定的延迟计时器条件后，该输出触发为高电平状态。
查看全部

BQ294504DRVR 数据手册

数据手册 说明 数量 操作
BQ294504DRVR

Battery Battery Protection IC Lithium-Ion 6-SON (2x2)

 25页,1M 查看

BQ294504DRVR 电路图

BQ294504DRVR 电路图

BQ294504DRVR 电路图
