- 封装：10-WFDFN 裸露焊盘
- RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
- 包装方式：Digi-Reel®
- 参考价格：$2.088-$2.87
更新日期：2024-04-01
产品简介：适用于磷酸铁锂应用的单节 1A、单节电池线性充电器
查看详情- 封装：10-WFDFN 裸露焊盘
- RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
- 包装方式：Digi-Reel®
- 参考价格：$2.088-$2.87
BQ25070DQCT 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
-
TI(德州仪器)
-
WSON-10
2022+ -
12000
-
上海市
-
-
-
原装可开发票
-
TI
-
原厂原装
2318+ -
9200
-
合肥
-
-
-
科大讯飞战略投资企业
BQ25070DQCT 中文资料属性参数
- 标准包装：1
- 类别：集成电路 (IC)
- 家庭：PMIC - 电池管理
- 系列：-
- 功能：充电管理
- 电池化学：磷酸铁锂（LiFePO4）
- 电源电压：3.75 V ~ 28 V
- 工作温度：-40°C ~ 85°C
- 安装类型：表面贴装
- 封装/外壳：10-WFDFN 裸露焊盘
- 供应商设备封装：10-WSON 裸露焊盘（3x2）
- 包装：®
- 其它名称：296-29180-6
产品特性
- 单节 LiFePO4 电池充电算法
- 30V 输入额定值及 10.5V 过压保护 (OVP)
- 50mA 集成型低压降线性稳压器 (LDO)
- 可通过单个输入接口 (CTRL) 设置充电电流
- 7% 充电电流调节准确度
- 热调整及保护
- 软起动功能可减小浪涌电流
- 电池 NTC 监测
- 充电状态指示
- 采用小型 2mm × 3mm 10 引脚 SON 封装
产品概述
bq25070 是一款面向空间受限便携式应用的高集成度 LiFePO4 线性电池充电器。 该器件可依靠一个 USB 端口或 AC 适配器工作，并能以高达 1A 的充电电流来给单节 LiFePO4 电池充电。 30V 的输入电压范围和输入过压保护功能可支持低成本的未调节适配器。bq25070 具有单个电源输出，用于给电池充电以及为系统供电。充电电流可采用 CTRL 输入设置为高达 1A。此外，该 IC 中还集成了一个 4.9V ±10% 50mA LDO，用于为低功耗外部电路供电。 充电电流可采用 CTRL 输入设置为高达 1A。 此外，该 IC 中还集成了一个 4.9V ±10% 50mA LDO，用于为低功耗外部电路供电。LiFePO4 充电算法免除了锂离子电池充电周期中常用的恒定电压模式控制。 取而代之的是，将电池快速充电至过充电电压，然后使之衰减至一个较低的浮动充电电压门限。 取消恒定电压控制可显著地缩短充电时间。 在充电周期中，一个内部控制环路负责监视IC 结温，并在内部温度门限被超过时减小充电电流。 充电器功率级和充电电流感应功能完全集成在一起。 充电器功能具有高准确度电流和电压调节环路以及充电状态显示。

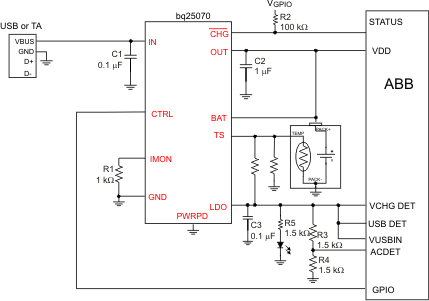

BQ25070DQCT 电路图
BQ25070DQCT 电路图
