BQ24052DSQT

Texas Instruments PMIC - 电池管理
  • 封装：10-WFDFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$1.392-$1.91

更新日期：2024-04-01

BQ24052DSQT

Texas Instruments PMIC - 电池管理

产品简介：具有 AC/USB 自动检测功能的单节 1A 锂离子电池充电器，Rntc=100k

查看详情
  • 封装：10-WFDFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$1.392-$1.91

BQ24052DSQT 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

BQ24052DSQT 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：PMIC - 电池管理
  • 系列：-
  • 功能：充电管理
  • 电池化学：锂离子（Li-Ion）
  • 电源电压：3.5 V ~ 28 V
  • 工作温度：0°C ~ 125°C
  • 安装类型：表面贴装
  • 封装/外壳：10-WFDFN 裸露焊盘
  • 供应商设备封装：10-SON（2x2）
  • 包装：®
  • 其它名称：296-25139-6

产品特性

  • 充电 充电电压精度为 1% 充电电流精度为 10% 引脚可选 USB 100mA 和 500mA 最大输入电流限制 可编程终止和预充电阈值
  • 充电电压精度为 1%
  • 充电电流精度为 10%
  • 引脚可选 USB 100mA 和 500mA 最大输入电流限制
  • 可编程终止和预充电阈值
  • 保护 30V 输入额定电压；带有 6.6V 输入过压保护 输入电压动态电源管理 125°C 热调节；150°C 热关断保护 OUT 短路保护和 ISET 短路检测 通过电池 NTC 在 JEITA 范围内运行 – 冷态为 ½ 快速充电电流，热态为 4.06V 固定 10 小时安全计时器
  • 30V 输入额定电压；带有 6.6V 输入过压保护
  • 输入电压动态电源管理
  • 125°C 热调节；150°C 热关断保护
  • OUT 短路保护和 ISET 短路检测
  • 通过电池 NTC 在 JEITA 范围内运行 – 冷态为 ½ 快速充电电流，热态为 4.06V
  • 固定 10 小时安全计时器
  • 系统 自动输入源检测（D+、D– 引脚） 无需器件收发器 支持 USB 针对带有热敏电阻的缺失电池包的自动终止和计时器禁用模式 (TTDM) 状态指示 – 充电/完成 采用小型 2mm × 2mm 封装
  • 自动输入源检测（D+、D– 引脚） 无需器件收发器 支持 USB
  • 无需器件收发器
  • 支持 USB
  • 针对带有热敏电阻的缺失电池包的自动终止和计时器禁用模式 (TTDM)
  • 状态指示 – 充电/完成
  • 采用小型 2mm × 2mm 封装

产品概述

BQ2405x 系列器件是高度集成的锂离子和锂聚合物线性充电器器件，面向空间受限的便携式应用。该器件由 USB 端口或交流适配器供电。高输入电压范围和输入过压保护功能支持低成本、未稳压的适配器。BQ2405x 具有为电池充电的单电源输出。如果在 10 小时的安全充电过程中平均系统负载无法让电池充满电，则可以使系统负载与电池并联。电池充电过程分为三个阶段：预充电、恒流充电和恒压充电。在所有充电阶段，内部控制环路都会监控 IC 结温，当其超过内部温度阈值时，它会减少充电电流。充电器功率级和充电电流检测功能均完全集成。该充电器具高精度电流和电压调节环路、充电状态显示和充电终止功能。预充电电流和终止电流阈值可通过一个外部电阻进行编程。快速充电电流值也可通过一个外部电阻进行编程。
查看全部

BQ24052DSQT 数据手册

数据手册 说明 数量 操作
BQ24052DSQT

Charger IC Lithium-Ion/Polymer 10-SON (2x2)

 44页,1.92M 查看

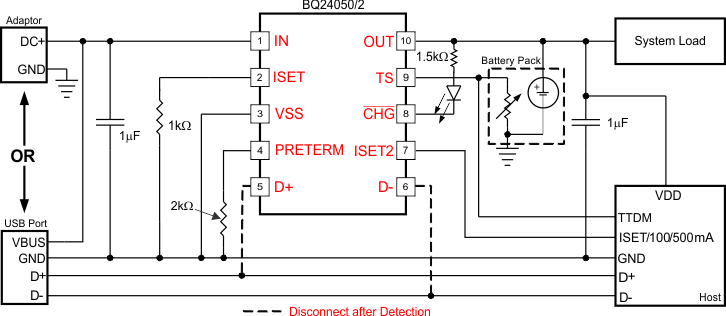

BQ24052DSQT 电路图

BQ24052DSQT 电路图

BQ24052DSQT 电路图
