BQ24040DSQT

Texas Instruments PMIC - 电池管理
  • 封装：10-WFDFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$1.276-$1.75

更新日期：2024-04-01

BQ24040DSQT

Texas Instruments PMIC - 电池管理

产品简介：具有 4.2V VBAT 和温度感应功能的独立型单节电池 1A 线性电池充电器

查看详情
  • 封装：10-WFDFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$1.276-$1.75

BQ24040DSQT 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

BQ24040DSQT 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：PMIC - 电池管理
  • 系列：-
  • 功能：充电管理
  • 电池化学：锂离子（Li-Ion）
  • 电源电压：3.5 V ~ 28 V
  • 工作温度：0°C ~ 125°C
  • 安装类型：表面贴装
  • 封装/外壳：10-WFDFN 裸露焊盘
  • 供应商设备封装：10-SON（2x2）
  • 包装：®
  • 其它名称：296-25136-6

产品特性

  • 充电 充电电压精度为 1% 充电电流精度为 10% 引脚可选 USB 100mA 和 500mA 最大输入电流限制 可编程终止和预充电阈值，BQ24040 和 BQ24045 BQ24045 支持高压 (4.35V) 电池化学成分
  • 充电电压精度为 1%
  • 充电电流精度为 10%
  • 引脚可选 USB 100mA 和 500mA 最大输入电流限制
  • 可编程终止和预充电阈值，BQ24040 和 BQ24045
  • BQ24045 支持高压 (4.35V) 电池化学成分
  • 保护 30V 输入额定电压；带有 6.6V 或者 7.1V 输入过压保护 输入电压动态电源管理 125°C 热调节；150°C 热关断保护 OUT 短路保护和 ISET 短路检测 通过电池 NTC 在 JEITA 范围内运行 – 冷态为 1/2 快速充电电流，热态为 4.06V，BQ24040 和 BQ24045 固定 10 小时安全计时器，BQ24040 和 BQ24045
  • 30V 输入额定电压；带有 6.6V 或者 7.1V 输入过压保护
  • 输入电压动态电源管理
  • 125°C 热调节；150°C 热关断保护
  • OUT 短路保护和 ISET 短路检测
  • 通过电池 NTC 在 JEITA 范围内运行 – 冷态为 1/2 快速充电电流，热态为 4.06V，BQ24040 和 BQ24045
  • 固定 10 小时安全计时器，BQ24040 和 BQ24045
  • 系统 针对带有热敏电阻的缺失电池包的自动终止和计时器禁用模式 (TTDM)，BQ24040 和 BQ24045 状态指示 – 充电和完成 采用小型 2mm × 2mm 2 DFN-10 封装 针对生产线测试集成了自动启动功能，BQ24041
  • 针对带有热敏电阻的缺失电池包的自动终止和计时器禁用模式 (TTDM)，BQ24040 和 BQ24045
  • 状态指示 – 充电和完成
  • 采用小型 2mm × 2mm 2 DFN-10 封装
  • 针对生产线测试集成了自动启动功能，BQ24041
  • 功能安全型 (BQ24040) 可提供用于功能安全系统设计的文档
  • 可提供用于功能安全系统设计的文档
  • 安全相关认证： IEC 62368-1 CB 认证（BQ24040、BQ24045）
  • IEC 62368-1 CB 认证（BQ24040、BQ24045）

产品概述

BQ2404x 系列器件是高度集成的锂离子和锂聚合物线性充电器器件，面向空间受限的便携式应用。该器件由 USB 端口或交流适配器供电。高输入电压范围和输入过压保护功能支持低成本、未稳压的适配器。BQ2404x 具有为电池充电的单电源输出。如果在 10 小时的安全定时器期间内平均系统负载无法让电池充满电，则可以使系统负载与电池并联。电池充电经历以下三个阶段：调节，恒定电流和恒定电压。在所有充电阶段，内部控制环路都会监控 IC 结温，当其超过内部温度阈值时，它会减少充电电流。充电器功率级和充电电流检测功能均完全集成。该充电器具高精度电流和电压调节环路、充电状态显示和充电终止功能。预充电电流和终止电流阈值通过 BQ24040 和 BQ24045 上的外部电阻进行编程。快速充电电流值也可通过一个外部电阻进行编程。
查看全部

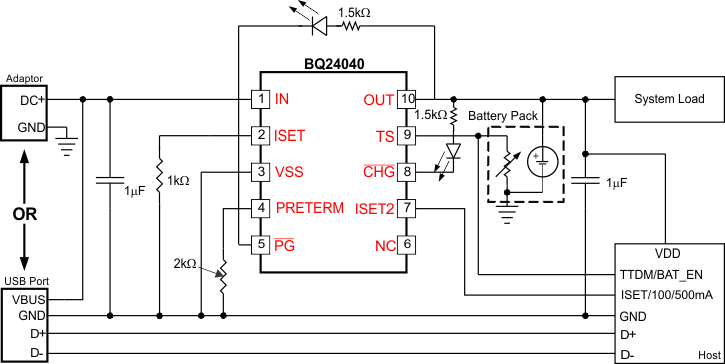

BQ24040DSQT 电路图

BQ24040DSQT 电路图

BQ24040DSQT 电路图
