AWR1843ABGABLQ1 中文资料属性参数

现有数量：478现货
价格：1 : ￥312.35000托盘
系列：Automotive, AEC-Q100, Functional Safety (FuSa)
包装：托盘
产品状态：在售
功能：收发器
频率：76GHz ~ 81GHz
射频类型：通用
辅助属性：SPI 接口
安装类型：表面贴装型
封装/外壳：161-TFBGA，FCCSP
供应商器件封装：161-FC/CSP（10.4x10.4）

产品特性

FMCW 收发器集成 PLL、发送器、接收器、基带和 ADC 76GHz 至 81GHz 的覆盖范围，具有 4GHz 的可用带宽四个接收通道三个发送通道基于分数 N PLL 的超精确线性调频脉冲引擎 TX 功率：12dBm RX 噪声系数： 14dB（76 至 77GHz） 15dB（77 至 81GHz） 1MHz 时的相位噪声： –95dBc/Hz（76 至 77GHz） –93dBc/Hz（77 至 81GHz）
集成 PLL、发送器、接收器、基带和 ADC
76GHz 至 81GHz 的覆盖范围，具有 4GHz 的可用带宽
四个接收通道
三个发送通道
基于分数 N PLL 的超精确线性调频脉冲引擎
TX 功率：12dBm
RX 噪声系数： 14dB（76 至 77GHz） 15dB（77 至 81GHz）
14dB（76 至 77GHz）
15dB（77 至 81GHz）
1MHz 时的相位噪声： –95dBc/Hz（76 至 77GHz） –93dBc/Hz（77 至 81GHz）
–95dBc/Hz（76 至 77GHz）
–93dBc/Hz（77 至 81GHz）
内置校准和自检（监控）基于 Arm Cortex-R4F 的无线电控制系统内置固件 (ROM) 针对工艺和温度进行自校准的系统
基于 Arm Cortex-R4F 的无线电控制系统
内置固件 (ROM)
针对工艺和温度进行自校准的系统
用于 FMCW 信号处理的 C674x DSP
片上存储器：2MB
用于物体跟踪和分类、AUTOSAR 和接口控制的 Cortex-R4F 微控制器支持自主模式（从 QSPI 闪存加载用户应用）
支持自主模式（从 QSPI 闪存加载用户应用）
集成外设具有 ECC 的内部存储器
具有 ECC 的内部存储器
主机接口 CAN 和 CAN-FD
CAN 和 CAN-FD
为用户应用提供的其他接口多达 6 个 ADC 通道多达 2 个 SPI 通道多达 2 个 UART I2C GPIO 用于原始 ADC 数据和调试仪表的双通道 LVDS 接口
多达 6 个 ADC 通道
多达 2 个 SPI 通道
多达 2 个 UART
I2C
GPIO
用于原始 ADC 数据和调试仪表的双通道 LVDS 接口
器件安全（在部分器件型号上）支持经过身份验证和加密的安全引导具有密钥撤销功能的客户可编程根密钥、对称密钥（256 位）、非对称密钥（最高 RSA-2K）加密软件加速器 – PKA、AES（最高 256 位）、SHA（最高 256 位）、TRNG/DRGB
支持经过身份验证和加密的安全引导
具有密钥撤销功能的客户可编程根密钥、对称密钥（256 位）、非对称密钥（最高 RSA-2K）
加密软件加速器 – PKA、AES（最高 256 位）、SHA（最高 256 位）、TRNG/DRGB
符合功能安全标准专为功能安全应用开发文档有助于使 ISO 26262 功能安全系统设计满足 ASIL-D 级要求硬件完整性高达 ASIL-B 级安全相关认证经 TUV SUD 进行 ISO 26262 认证达到 ASIL B 级
专为功能安全应用开发
文档有助于使 ISO 26262 功能安全系统设计满足 ASIL-D 级要求
硬件完整性高达 ASIL-B 级
安全相关认证经 TUV SUD 进行 ISO 26262 认证达到 ASIL B 级
经 TUV SUD 进行 ISO 26262 认证达到 ASIL B 级
符合 AEC-Q100 标准
器件高级特性嵌入式自监控，无需使用主机处理器复基带架构嵌入式干扰检测功能发送路径中的可编程相位旋转器，用于实现波束形成
嵌入式自监控，无需使用主机处理器
复基带架构
嵌入式干扰检测功能
发送路径中的可编程相位旋转器，用于实现波束形成
电源管理内置 LDO 网络，可增强 PSRR I/O 支持双电压 3.3V/1.8V
内置 LDO 网络，可增强 PSRR
I/O 支持双电压 3.3V/1.8V
时钟源支持频率为 40MHz 的外部振荡器支持外部驱动、频率为 40MHz 的时钟（方波/正弦波）支持 40MHz 晶体与负载电容器相连接
支持频率为 40MHz 的外部振荡器
支持外部驱动、频率为 40MHz 的时钟（方波/正弦波）
支持 40MHz 晶体与负载电容器相连接
轻松的硬件设计 0.65mm 间距、161 引脚 10.4mm × 10.4mm 覆晶 BGA 封装，可实现轻松组装和低成本 PCB 设计小尺寸解决方案
0.65mm 间距、161 引脚 10.4mm × 10.4mm 覆晶 BGA 封装，可实现轻松组装和低成本 PCB 设计
小尺寸解决方案
运行条件结温范围：–40°C 至 125°C
结温范围：–40°C 至 125°C

产品概述

AWR1843 器件是一款能够在 76 至 81GHz 频带中运行的集成式单芯片 FMCW 雷达传感器。该器件采用 TI 的低功耗 45nm RFCMOS 工艺进行构建，并且在超小封装中实现了出色的集成度。AWR1843 是适用于汽车领域中的低功耗、自监控、超精确雷达系统的理想解决方案。AWR1843 器件是一种自包含 FMCW 雷达传感器单芯片解决方案，能够简化 76 至 81GHz 频带中的汽车雷达传感器实施。它基于 TI 的低功耗 45nm RFCMOS 工艺构建，从而实现了一个具有内置 PLL 和 ADC 转换器的单片实施 3TX、4RX 系统。它集成了 DSP 子系统，该子系统包含 TI 用于雷达信号处理的高性能 C674x DSP。该器件包含一个 BIST 处理器子系统，该子系统负责无线电配置、控制和校准。此外，该器件还包含用于汽车连接的用户可编程 ARM R4F。硬件加速器区块 (HWA) 可执行雷达处理，并且有助于以更高级的算法在 DSP 上节省 MIPS。简单编程模型更改可支持各种传感器实施（近距离、中距离和远距离），并且能够进行动态重新配置，从而实现多模式传感器。此外，该器件作为完整的平台解决方案进行提供，其中包括 TI 参考设计、软件驱动程序、示例配置、API 指南以及用户文档。

查看全部

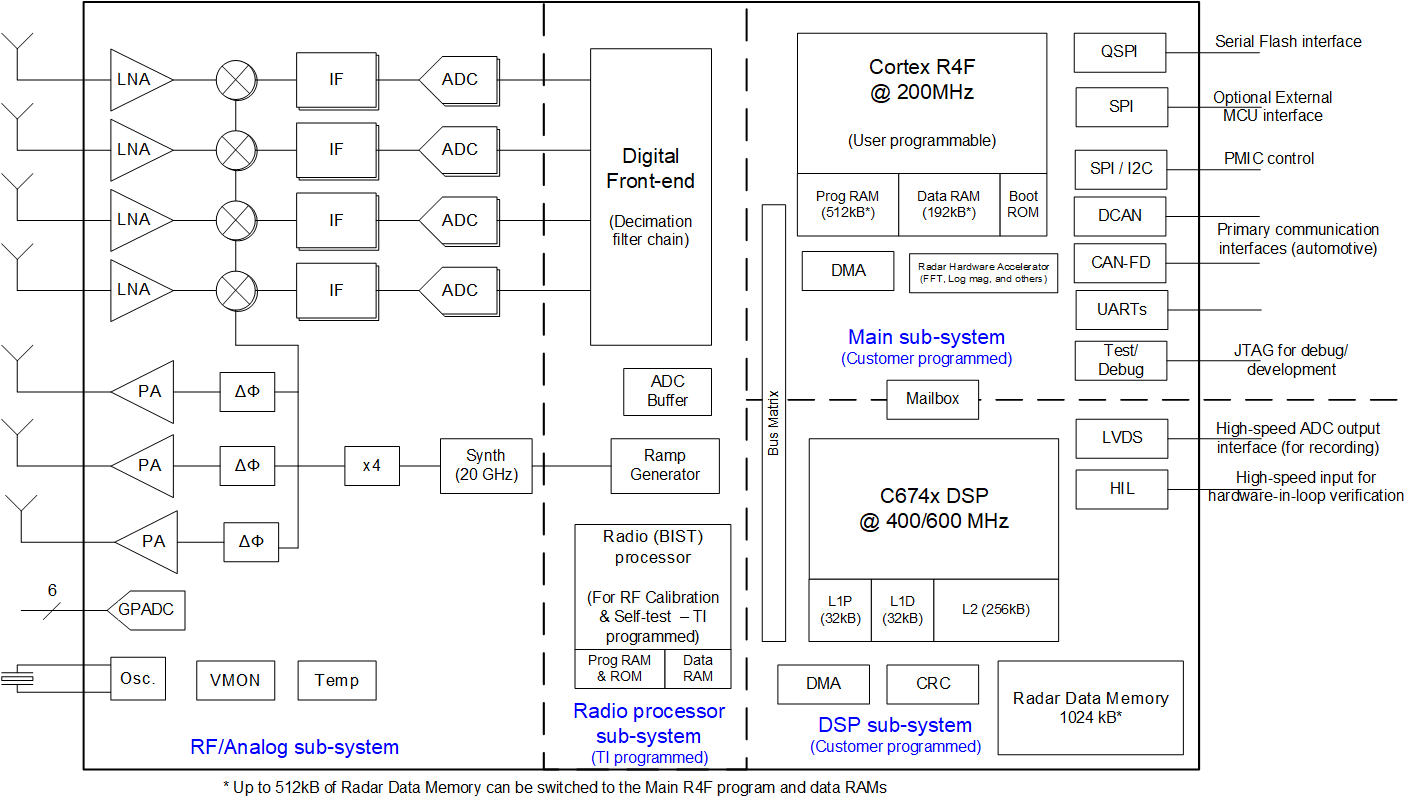

AWR1843ABGABLQ1 电路图
