AMC80AIPW

Texas Instruments PMIC - 热管理
  • 封装：24-TSSOP（0.173"，4.40mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：散装
  • 参考价格：$4.1205-$8.38

更新日期：2024-04-01 00:04:00

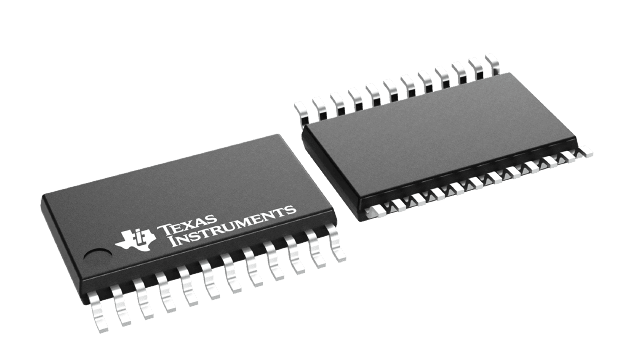

AMC80AIPW

Texas Instruments PMIC - 热管理

产品简介：低功耗本地温度传感器，带风扇转速和电源电压监控器

查看详情
  • 封装：24-TSSOP（0.173"，4.40mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：散装
  • 参考价格：$4.1205-$8.38

AMC80AIPW 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

AMC80AIPW 中文资料属性参数

  • 标准包装：60
  • 类别：集成电路 (IC)
  • 家庭：PMIC - 热管理
  • 系列：-
  • 功能：硬件监控器
  • 传感器类型：内部和外部
  • 感应温度：-40°C ~ 125°C
  • 精确度：±3°C
  • 拓扑：ADC（三角积分型），比较器，寄存器库
  • 输出类型：2 线 SMBus?
  • 输出警报：是
  • 输出风扇：是
  • 电源电压：3 V ~ 5.5 V
  • 工作温度：-40°C ~ 125°C
  • 安装类型：表面贴装
  • 封装/外壳：24-TSSOP（0.173"，4.40mm 宽）
  • 供应商设备封装：24-TSSOP
  • 包装：散装
  • 其它名称：296-31358AMC80AIPW-ND

产品特性

  • 具有七个模拟输入的 10 位模数转换器 (ADC)
  • 风扇转速监控输入
  • 输入范围/分辨率： 默认值：2.56V/2.5mV 可编程：VDD/6mV
  • 默认值：2.56V/2.5mV
  • 可编程：VDD/6mV
  • 机箱入侵检测输入
  • 中断报警： 上限 下限值
  • 上限
  • 下限值
  • 外部温度传感器的中断状态寄存器输入
  • 关断模式
  • 可编程 RST_OUT/OS
  • 与 LM96080 和 LM80 引脚兼容
  • 封装：24 引脚薄型小外形尺寸 (TSSOP)
  • 通信设备
  • 服务器
  • 工业用和医疗用设备
  • 存储区域网络
  • 机顶盒
  • 测试和测量仪器

产品概述

AMC80 是一款系统硬件监控和控制电路，其中包括一个七通道 10 位模数转换器 (ADC)、两个可编程风扇转速监控器和一个双线制接口。AMC80 还具有可编程上限值及下限值报警功能。当超出编程设定的限值后，该报警即启动。AMC80 可与线性温度传感器和数字温度传感器相连。凭借 2.5mV 最低有效位 (LSB) 和 2.56V 输入范围，该器件可接收线性传感器（例如 TMP20）的输入。BTI 引脚用作数字传感器（例如 TMP75）的输入。AMC80 可由电压介于 3V 至 5.5V 范围内的电源供电运行，其电源电流较低并可通过双线制接口配置，因此适用于各类 集成电机驱动器解决方案。。AMC80 采用 24 引脚 TSSOP 封装，可在 –40°C 至 +125°C 的温度范围内完全额定运行。
查看全部

AMC80AIPW 数据手册

数据手册 说明 数量 操作
AMC80AIPWR

Hardware Monitor -40°C ~ 125°C Internal and External Sensor 2-Wire SMBus Output 24-TSSOP

 30页,883K 查看

AMC80AIPW 电路图

AMC80AIPW 电路图

AMC80AIPW 电路图
