AMC7832IPAP

Texas Instruments ADC/DAC - 特殊用途

更新日期：2024-04-01

AMC7832IPAP

Texas Instruments ADC/DAC - 特殊用途

产品简介：12 位高密度模拟监控 (AMC) 解决方案

查看详情

AMC7832IPAP 供应商

公司
型号
品牌
封装/批号
数量
地区
日期
说明
询价

上海三崧电子有限公司 保2千
AMC7832IPAP
TI
原厂原装
22+
3288
上海市
-
一级代理原装

深圳市讯运电子有限公司
AMC7832IPAP
TI(德州仪器)
HTQFP-64(10x10)
2022+
12000
上海市
-
原装可开发票

AMC7832IPAP 中文资料属性参数

现有数量：121现货960Factory
价格：1 : ￥276.02000托盘
系列：-
包装：托盘
产品状态：在售
类型：模拟监视/控制电路
通道数：8
分辨率（位）：12 b
采样率（每秒）：-
数据接口：SPI
供电电压源：模拟和数字
电压 - 供电：1.8V ~ 5.5V
工作温度：-40°C ~ 125°C
安装类型：表面贴装型
封装/外壳：64-PowerTQFP
供应商器件封装：64-HTQFP（10x10）

产品特性

12 个单调 12 位 DAC 可选范围：0 至 +5V，0 至 +10V 和 -10 至 0V 高电流启动能力：高达 ±15mA 可选钳位电压
可选范围：0 至 +5V，0 至 +10V 和 -10 至 0V
高电流启动能力：高达 ±15mA
可选钳位电压
一个 12 位逐次逼近 (SAR) ADC 17 个外部模拟输入 12 个双极输入：范围 -12.5V 至 +12.5V 5 个高精度输入：范围 0 至 +5V 可编程超范围警报
17 个外部模拟输入 12 个双极输入：范围 -12.5V 至 +12.5V 5 个高精度输入：范围 0 至 +5V
12 个双极输入：范围 -12.5V 至 +12.5V
5 个高精度输入：范围 0 至 +5V
可编程超范围警报
内部 +2.5V 基准
内部温度传感器 -40°C 至 +125°C 运行温度范围 ±2.5°C 精度
-40°C 至 +125°C 运行温度范围
±2.5°C 精度
8 个通用 I/O 端口 (GPIO)
低功率 SPI 兼容串行接口 4 线制模式，+1.8V 至 +5.5V 运行范围
4 线制模式，+1.8V 至 +5.5V 运行范围
工作温度范围：-40°C 至 +125°C
采用 64 端子带散热片薄型四方扁平 (HTQFP) PowerPAD 封装
通信基础设施：蜂窝基站微波回程光纤网络
蜂窝基站
微波回程
光纤网络
通用监视 & 控制
数据采集系统

产品概述

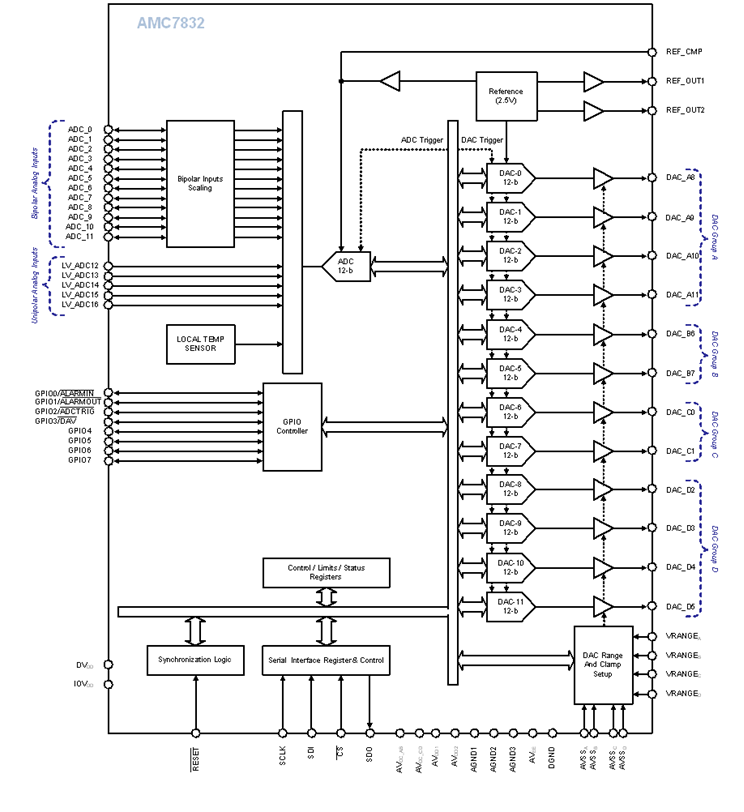

AMC7832 是一款高度集成、低功率、模拟监视和控制解决方案，此解决方案包括一个具有可编程警报的 17 通道，12 位模数转换器 (ADC)，12 个输出范围在 0 至 +5V，0 至 +10V 或者 -10 至 +10V 的数模转换器 (DAC)，8 个 GPIO，内部基准和一个本地温度传感器通道。 AMC7832 的高度集成大大减少了组件数量，并且简化了闭环系统设计。AMC7832 非常适合于主板空间、尺寸和低功耗都十分关键的多通道应用。 AMC7832 的低功率、高集成度和宽工作温度范围使它成为针对多通道射频 (RF) 通信系统内功率放大器 (PA) 的理想一体化、低成本偏置控制电路。灵活的 DAC 输出范围使得此器件可被用作针对多种晶体管技术（诸如 LDMOS，GaA 和 GaN）的偏置解决方案。 AMC7832 特性集同样适合于通用监视和控制系统。对于那些要求一个不同通道数、额外特性、或者转换器分辨率的应用，德州仪器 (TI) 提供一个模拟监视和控制 (AMC) 产品的完整产品系列。更多信息请访问

查看全部

AMC7832IPAP 数据手册

数据手册	说明	数量	操作
AMC7832IPAP	Analog Monitor/Control Circuit 12 bit SPI 64-HTQFP (10x10)	72页,7.09M	查看

AMC7832IPAP 电路图
