AMC6821SQDBQRQ1

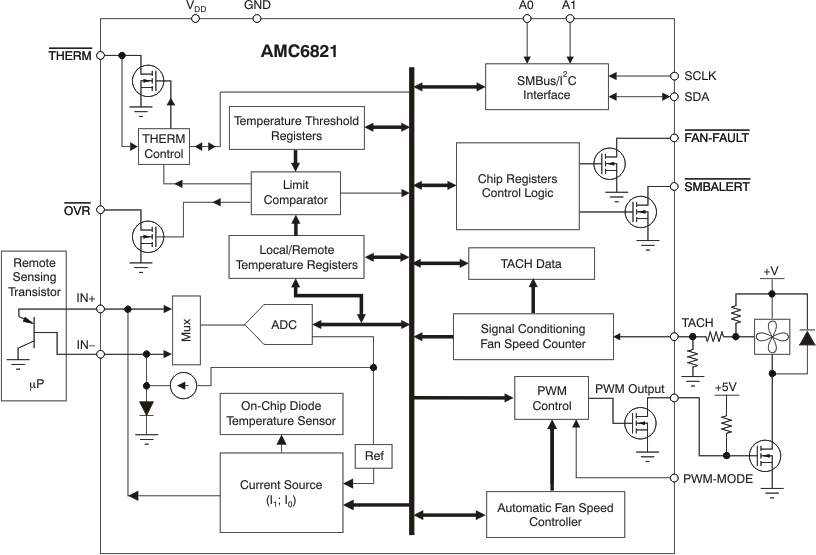

AMC6821-Q1 是一款智能温度监测器和脉宽调制 (PWM) 风扇控制器。它专为需要主动系统冷却的噪声敏感型或功耗敏感型应用而设计。通过使用低频或高频 PWM 信号，该器件可以同时驱动风扇、监测远程传感器二极管温度以及测量和控制风扇速度，从而在尽可能低的速度下以超低噪声运行。AMC6821-Q1 具有三种风扇控制模式：自动温度 - 风扇模式、软件 - RPM 模式和软件 - DCY 模式。每个模式通过改变 PWM 输出的占空比来控制风扇速度。自动温度 - 风扇模式采用智能闭环控制，可根据用户定义的参数优化风扇速度。该模式支持 AMC6821-Q1 作为独立器件运行，无需 CPU 干预；即使 CPU 或系统锁定，风扇也可以继续受控（基于温度测量）。软件 - RPM 模式也采用闭环控制。在此模式下，AMC6821-Q1 可调节 PWM 输出，以便在用户指定的目标值下保持恒定的风扇速度，即该器件充当风扇速度调节器。软件 - RPM 模式还支持 AMC6821-Q1 作为独立器件运行。第三种模式，即软件 - DCY，是开环模式。在软件 - DCY 模式下，PWM 占空比由写入器件的值直接设置。AMC6821-Q1 具有可编程 SMBALERT 输出来指示错误条件，并具有专用的 FAN-FAULT 输出来指示风扇故障。THERM 引脚是过热条件下的失效防护输出，可用于调节 CPU 时钟。此外，OVR 引脚指示过热限制。所有警报阈值均通过器件寄存器设置。AMC6821-Q1 采用 SSOP-16 封装。
