AMC1305M25DW

Texas Instruments ADC/DAC - 特殊用途

更新日期：2024-04-01

AMC1305M25DW

Texas Instruments ADC/DAC - 特殊用途

产品简介：±250mV 输入、精密电流检测增强型隔离式调制器

查看详情

AMC1305M25DW 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

AMC1305M25DW 中文资料属性参数

  • 现有数量：258现货3,520Factory
  • 价格：1 : ￥73.62000管件
  • 系列：-
  • 包装：管件
  • 产品状态：在售
  • 类型：隔离模块
  • 通道数：1
  • 分辨率（位）：16 b
  • 采样率（每秒）：78k
  • 数据接口：CMOS，串行
  • 供电电压源：模拟和数字
  • 电压 - 供电：3V ~ 5.5V
  • 工作温度：-40°C ~ 125°C
  • 安装类型：表面贴装型
  • 封装/外壳：16-SOIC（0.295"，7.50mm 宽）
  • 供应商器件封装：16-SOIC

产品特性

  • 针对基于分流电阻的电流测量进行优化的引脚兼容系列： 输入电压范围为 ±50mV 或 ±250mV 互补金属氧化物半导体 (CMOS) 或低压差分信令 (LVDS) 数字接口选项
  • 输入电压范围为 ±50mV 或 ±250mV
  • 互补金属氧化物半导体 (CMOS) 或低压差分信令 (LVDS) 数字接口选项
  • 出色的直流性能，支持系统级高精度感测： 偏移误差：±50µV 或 ±150µV（最大值） 偏移漂移：1.3µV/°C（最大值） 增益误差：±0.3%（最大值） 增益漂移：±40ppm/°C（最大值）
  • 偏移误差：±50µV 或 ±150µV（最大值）
  • 偏移漂移：1.3µV/°C（最大值）
  • 增益误差：±0.3%（最大值）
  • 增益漂移：±40ppm/°C（最大值）
  • 安全相关认证： 7000 VPK 增强型隔离，符合 DIN V VDE V 0884-10 (VDE V 0884-10): 2006-12 标准 符合 UL 1577 标准且长达 1 分钟的 5000 VRMS 隔离 CAN/CSA No. 5A 组件接受服务通知、IEC 60950-1 和 IEC 60065 终端设备标准
  • 7000 VPK 增强型隔离，符合 DIN V VDE V 0884-10 (VDE V 0884-10): 2006-12 标准
  • 符合 UL 1577 标准且长达 1 分钟的 5000 VRMS 隔离
  • CAN/CSA No. 5A 组件接受服务通知、IEC 60950-1 和 IEC 60065 终端设备标准
  • 瞬态抗扰度：15kV/µs（最小值）
  • 高电磁场抗扰度（请参见应用手册 SLLA181A）
  • 外部 5MHz 至 20MHz 时钟输入可更加轻松地实现系统级同步
  • 可在扩展工业温度范围内运行

产品概述

AMC1305 器件是一款高精度 Δ-Σ (ΔΣ) 调制器，通过磁场抗扰度较高的电容式双隔离栅隔离输出与输入电路。根据 DIN V VDE V 0884-10、UL1577 和 CSA 标准，该隔离栅经认证可提供高达 7000 V峰值 的增强型隔离。当与隔离电源配合使用时，该器件可防止共模高电压线路上的噪声电流进入本地系统接地，从而干扰或损害低电压电路。AMC1305 针对直接连接分流电阻器或其它低电压等级信号源进行了优化，同时具有出色的直流和交流性能。分流电阻器通常用于感测电机驱动、绿色能源发电系统或其它工业应用中的 电流。通过使用适当的数字滤波器（即，集成于 TMS320F2837x）来抽取位流，该器件可在 78kSPS 数据速率下实现 85dB (13.8 ENOB) 动态范围的 16 位分辨率。在高侧，调制器由 5V (AVDD) 标称电压供电，而隔离数字接口则由 3.3V 或 5V 电源 (DVDD) 供电。AMC1305 采用宽体小外形尺寸集成电路 (SOIC)-16 (DW) 封装，工作温度范围为 –40°C 至 +125°C。
查看全部

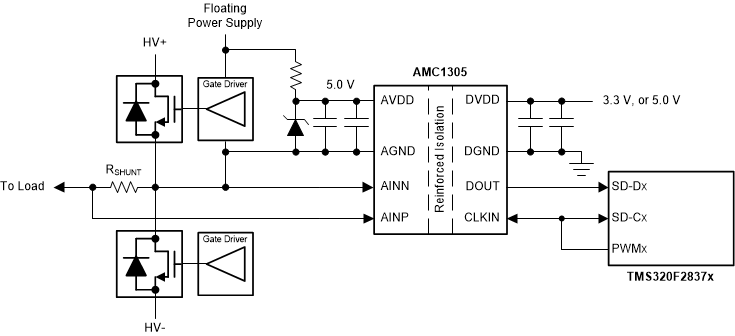

AMC1305M25DW 电路图

AMC1305M25DW 电路图

AMC1305M25DW 电路图
