更新日期：2024-04-01 00:04:00
产品简介：具有 LDO 和 LVDS 接口的汽车类 ±250mV 输入、电流检测增强型隔离式调制器
查看详情AMC1304L25QDWRQ1 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
-
TI(德州仪器)
-
SOIC-16
2022+ -
12000
-
上海市
-
-
-
原装可开发票
AMC1304L25QDWRQ1 中文资料属性参数
- 现有数量：0现货查看交期
- 价格：2,000 : ￥49.71472卷带（TR）
- 系列：Automotive, AEC-Q100
- 包装：卷带（TR）剪切带（CT）Digi-Reel? 得捷定制卷带
- 产品状态：在售
- 类型：隔离模块
- 通道数：2
- 分辨率（位）：16 b
- 采样率（每秒）：78k
- 数据接口：LVDS，串行
- 供电电压源：单电源
- 电压 - 供电：3V ~ 5.5V
- 工作温度：-40°C ~ 125°C
- 安装类型：表面贴装型
- 封装/外壳：16-SOIC（0.295"，7.50mm 宽）
- 供应商器件封装：16-SOIC
产品特性
- 汽车电子 应用认证
- 具有符合 AEC-Q100 的下列结果： 温度等级 1：-40°C 至 +125°C 人体放电模式 (HBM) 静电放电 (ESD) 分类等级 2 组件充电模式 (CDM) ESD 分类等级 C6
- 温度等级 1：-40°C 至 +125°C
- 人体放电模式 (HBM) 静电放电 (ESD) 分类等级 2
- 组件充电模式 (CDM) ESD 分类等级 C6
- 与以下器件引脚兼容的系列： 输入电压范围为 ±50mV 或 ±250mV CMOS 或 LVDS 数字接口选项
- 输入电压范围为 ±50mV 或 ±250mV
- CMOS 或 LVDS 数字接口选项
- 出色的直流性能： 偏移误差：±50µV 或 ±100µV（最大值） 偏移漂移：1.3µV/°C（最大值） 增益误差：±0.2% 或 ±0.3%（最大值） 增益漂移：±40ppm/°C（最大值）
- 偏移误差：±50µV 或 ±100µV（最大值）
- 偏移漂移：1.3µV/°C（最大值）
- 增益误差：±0.2% 或 ±0.3%（最大值）
- 增益漂移：±40ppm/°C（最大值）
- 安全相关认证： 7000 VPK 增强型隔离，符合 DIN V VDE V 0884-10 (VDE V 0884-10): 2006-12 标准 符合 UL 1577 标准且长达 1 分钟的 5000 VRMS 隔离 CAN/CSA No. 5A 组件验收服务通知
- 7000 VPK 增强型隔离，符合 DIN V VDE V 0884-10 (VDE V 0884-10): 2006-12 标准
- 符合 UL 1577 标准且长达 1 分钟的 5000 VRMS 隔离
- CAN/CSA No. 5A 组件验收服务通知
- 瞬态抗扰度：15kV/µs（最小值）
- 高电磁场抗扰度 （请参见应用手册 SLLA181A）
- 5MHz 至 20MHz 外部时钟输入
- 18V 片载低压降 (LDO) 稳压器
产品概述
AMC1304-Q1 是一款高精度 Δ-Σ (ΔΣ) 调制器，通过磁场抗扰度较高的电容式双隔离栅隔离输出与输入电路。根据 DIN V VDE V
0884-10、UL1577 和 CSA 标准，该隔离栅经认证可提供高达 7000 VPEAK
的增强型隔离。当与隔离电源配合使用时，该器件可防止共模高电压线路上的噪声电流进入本地系统接地，从而干扰或损害低电压电路。AMC1304-Q1 的输入针对直接连接分流电阻或其他低电压等级信号源进行了优化。凭借独特的 ±50mV
低输入电压范围，器件可通过分流显著降低功耗，同时具有出色的交流和直流性能。通过使用适当的数字滤波器（即集成于
TMS320F2807x 或
TMS320F2837x 系列）来抽取位流，该器件可在 78kSPS
数据速率下实现 81dB (13.2 ENOB) 动态范围的 16 位分辨率。在高侧，调制器由集成的低压降 (LDO) 稳压器供电，该稳压器支持介于 4V 和 18V 之间的未经稳压的输入电压 (LDOIN)。隔离数字接口由 3.3V 或 5V 电源
(DVDD) 供电。 AMC1304-Q1 采用宽体小外形尺寸集成电路 (SOIC)-16 (DW) 封装。

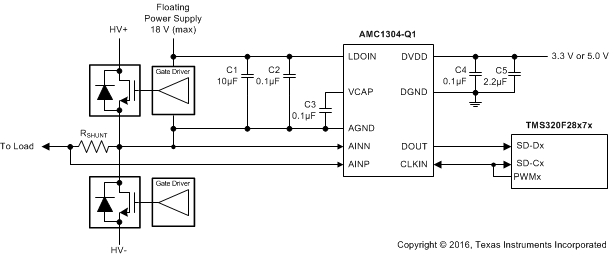

AMC1304L25QDWRQ1 电路图
AMC1304L25QDWRQ1 电路图
