AMC1304L05QDWQ1

Texas Instruments ADC/DAC - 特殊用途

更新日期：2024-04-01 00:04:00

AMC1304L05QDWQ1

Texas Instruments ADC/DAC - 特殊用途

产品简介：具有 LDO 和 LVDS 接口的汽车类 ±50mV 输入、电流检测增强型隔离式调制器

查看详情

AMC1304L05QDWQ1 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

AMC1304L05QDWQ1 中文资料属性参数

  • 现有数量：0现货4,120Factory查看交期
  • 价格：80 : ￥65.77650管件
  • 系列：Automotive, AEC-Q100
  • 包装：管件
  • 产品状态：在售
  • 类型：隔离模块
  • 通道数：2
  • 分辨率（位）：16 b
  • 采样率（每秒）：78k
  • 数据接口：LVDS，串行
  • 供电电压源：单电源
  • 电压 - 供电：3V ~ 5.5V
  • 工作温度：-40°C ~ 125°C
  • 安装类型：表面贴装型
  • 封装/外壳：16-SOIC（0.295"，7.50mm 宽）
  • 供应商器件封装：16-SOIC

产品特性

  • 汽车电子 应用认证
  • 具有符合 AEC-Q100 的下列结果： 温度等级 1：-40°C 至 +125°C 人体放电模式 (HBM) 静电放电 (ESD) 分类等级 2 组件充电模式 (CDM) ESD 分类等级 C6
  • 温度等级 1：-40°C 至 +125°C
  • 人体放电模式 (HBM) 静电放电 (ESD) 分类等级 2
  • 组件充电模式 (CDM) ESD 分类等级 C6
  • 与以下器件引脚兼容的系列： 输入电压范围为 ±50mV 或 ±250mV CMOS 或 LVDS 数字接口选项
  • 输入电压范围为 ±50mV 或 ±250mV
  • CMOS 或 LVDS 数字接口选项
  • 出色的直流性能： 偏移误差：±50µV 或 ±100µV（最大值） 偏移漂移：1.3µV/°C（最大值） 增益误差：±0.2% 或 ±0.3%（最大值） 增益漂移：±40ppm/°C（最大值）
  • 偏移误差：±50µV 或 ±100µV（最大值）
  • 偏移漂移：1.3µV/°C（最大值）
  • 增益误差：±0.2% 或 ±0.3%（最大值）
  • 增益漂移：±40ppm/°C（最大值）
  • 安全相关认证： 7000 VPK 增强型隔离，符合 DIN V VDE V 0884-10 (VDE V 0884-10): 2006-12 标准 符合 UL 1577 标准且长达 1 分钟的 5000 VRMS 隔离 CAN/CSA No. 5A 组件验收服务通知
  • 7000 VPK 增强型隔离，符合 DIN V VDE V 0884-10 (VDE V 0884-10): 2006-12 标准
  • 符合 UL 1577 标准且长达 1 分钟的 5000 VRMS 隔离
  • CAN/CSA No. 5A 组件验收服务通知
  • 瞬态抗扰度：15kV/µs（最小值）
  • 高电磁场抗扰度 （请参见应用手册 SLLA181A）
  • 5MHz 至 20MHz 外部时钟输入
  • 18V 片载低压降 (LDO) 稳压器

产品概述

AMC1304-Q1 是一款高精度 Δ-Σ (ΔΣ) 调制器，通过磁场抗扰度较高的电容式双隔离栅隔离输出与输入电路。根据 DIN V VDE V 0884-10、UL1577 和 CSA 标准，该隔离栅经认证可提供高达 7000 VPEAK 的增强型隔离。当与隔离电源配合使用时，该器件可防止共模高电压线路上的噪声电流进入本地系统接地，从而干扰或损害低电压电路。AMC1304-Q1 的输入针对直接连接分流电阻或其他低电压等级信号源进行了优化。凭借独特的 ±50mV 低输入电压范围，器件可通过分流显著降低功耗，同时具有出色的交流和直流性能。通过使用适当的数字滤波器（即集成于 TMS320F2807x 或 TMS320F2837x 系列）来抽取位流，该器件可在 78kSPS 数据速率下实现 81dB (13.2 ENOB) 动态范围的 16 位分辨率。在高侧，调制器由集成的低压降 (LDO) 稳压器供电，该稳压器支持介于 4V 和 18V 之间的未经稳压的输入电压 (LDOIN)。隔离数字接口由 3.3V 或 5V 电源 (DVDD) 供电。 AMC1304-Q1 采用宽体小外形尺寸集成电路 (SOIC)-16 (DW) 封装。
查看全部

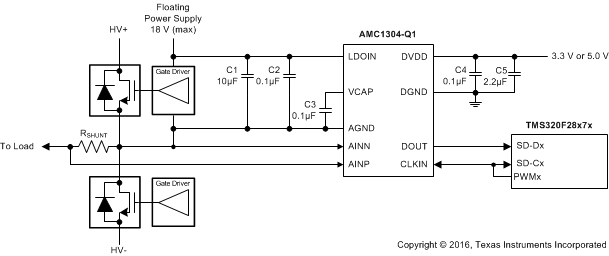

AMC1304L05QDWQ1 电路图

AMC1304L05QDWQ1 电路图

AMC1304L05QDWQ1 电路图
