AMC1304L05DW

Texas Instruments ADC/DAC - 特殊用途

更新日期：2024-04-01 00:04:00

AMC1304L05DW

Texas Instruments ADC/DAC - 特殊用途

产品简介：具有 LDO 和 LVDS 接口的 ±50mV 输入、精密电流检测增强型隔离式调制器

查看详情

AMC1304L05DW 供应商

公司
型号
品牌
封装/批号
数量
地区
日期
说明
询价

上海三崧电子有限公司
AMC1304L05DW
TI
原厂原装
22+
3288
上海市
-
一级代理原装

深圳市讯运电子有限公司
AMC1304L05DW
TI(德州仪器)
SOIC-16
2022+
12000
上海市
-
原装可开发票

AMC1304L05DW 中文资料属性参数

现有数量：13现货
价格：1 : ￥83.55000管件
系列：-
包装：管件
产品状态：在售
类型：隔离模块
通道数：1
分辨率（位）：16 b
采样率（每秒）：78k
数据接口：LVDS - 串行
供电电压源：单电源
电压 - 供电：3V ~ 5.5V
工作温度：-40°C ~ 125°C
安装类型：表面贴装型
封装/外壳：16-SOIC（0.295"，7.50mm 宽）
供应商器件封装：16-SOIC

产品特性

针对基于分流电阻的电流测量进行优化的引脚兼容系列：输入电压范围为 ±50mV 或 ±250mV CMOS 或 LVDS 数字接口选项
输入电压范围为 ±50mV 或 ±250mV
CMOS 或 LVDS 数字接口选项
出色的直流性能，支持系统级高精度感测：偏移误差：±50µV 或 ±100µV（最大值）偏移漂移：1.3µV/°C（最大值）增益误差：±0.2% 或 ±0.3%（最大值）增益漂移：±40ppm/°C（最大值）
偏移误差：±50µV 或 ±100µV（最大值）
偏移漂移：1.3µV/°C（最大值）
增益误差：±0.2% 或 ±0.3%（最大值）
增益漂移：±40ppm/°C（最大值）
安全相关认证： 7000 VPK 增强型隔离，符合 DIN V VDE V 0884-10 (VDE V 0884-10): 2006-12 标准符合 UL 1577 标准且长达 1 分钟的 5000 VRMS 隔离 CAN/CSA No. 5A 组件接受服务通知、IEC 60950-1 和 IEC 60065 终端设备标准
7000 VPK 增强型隔离，符合 DIN V VDE V 0884-10 (VDE V 0884-10): 2006-12 标准
符合 UL 1577 标准且长达 1 分钟的 5000 VRMS 隔离
CAN/CSA No. 5A 组件接受服务通知、IEC 60950-1 和 IEC 60065 终端设备标准
瞬态抗扰度：15kV/µs（最小值）
高电磁场抗扰度（请参见应用手册 SLLA181A）
外部 5MHz 至 20MHz 时钟输入可更加轻松地实现系统级同步
18V 片载低压降 (LDO) 稳压器
可在扩展工业温度范围内运行

产品概述

AMC1304 是一款高精度 Δ-Σ (ΔΣ) 调制器，通过磁场抗扰度较高的电容式双隔离栅隔离输出与输入电路。根据 DIN V VDE V 0884-10、UL1577 和 CSA 标准，该隔离栅经认证可提供高达 7000 VPEAK 的增强型隔离。当与隔离电源配合使用时，该器件可防止共模高电压线路上的噪声电流进入本地系统接地，从而干扰或损害低电压电路。AMC1304 的输入针对直接连接分流电阻或其他低电压等级信号源进行了优化。凭借独特的 ±50mV 低输入电压范围，器件可通过分流显著降低功耗，同时具有出色的交流和直流性能。通过使用适当的数字滤波器（即集成于 TMS320F2807x 或 TMS320F2837x 系列）来抽取位流，该器件可在 78kSPS 数据速率下实现 81dB (13.2 ENOB) 动态范围的 16 位分辨率。在高侧，调制器由集成的低压降 (LDO) 稳压器供电，该稳压器支持介于 4V 和 18V 之间的未经稳压的输入电压 (LDOIN)。隔离数字接口由 3.3V 或 5V 电源 (DVDD) 供电。 AMC1304 采用宽体小外形尺寸集成电路 (SOIC)-16 (DW) 封装，工作温度范围为 –40°C 至 +125°C。

查看全部

AMC1304L05DW 数据手册

数据手册	说明	数量	操作
AMC1304L05DW	Isolated Module 16 bit 20M LVDS - Serial, Serial 16-SOIC	41页,1.34M	查看

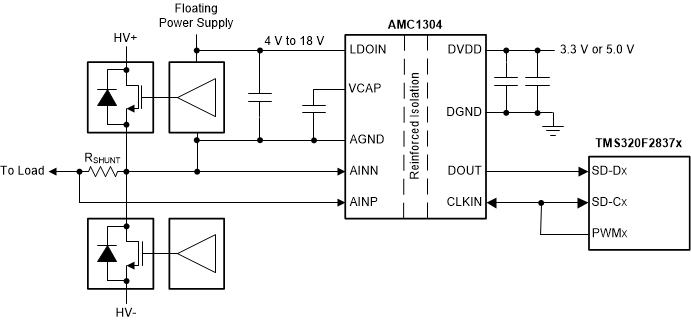

AMC1304L05DW 电路图
