AMC1303E2520DWV

Texas Instruments ADC/DAC - 特殊用途

更新日期：2024-04-01

AMC1303E2520DWV

Texas Instruments ADC/DAC - 特殊用途

产品简介：具有 20MHz 内部时钟和曼彻斯特编码的 ±250mV 输入、电流检测增强型隔离式调制器

查看详情

AMC1303E2520DWV 供应商

公司
型号
品牌
封装/批号
数量
地区
日期
说明
询价

上海三崧电子有限公司 保2千
AMC1303E2520DWV
TI
原厂原装
22+
3288
上海市
-
一级代理原装

杭州芯意法电子有限公司
AMC1303E2520DWVR
TI/德州仪器
SOP8
21+
10000
杭州
-
只做原装现货，大量现货热卖

深圳市讯运电子有限公司
AMC1303E2520DWVR
TI(德州仪器)
SOIC-8
2022+
12000
上海市
-
原装可开发票

AMC1303E2520DWV 中文资料属性参数

现有数量：163现货960Factory
价格：1 : ￥68.13000管件
系列：-
包装：管件
产品状态：在售
类型：隔离模块
通道数：1
分辨率（位）：16 b
采样率（每秒）：78k
数据接口：CMOS，串行
供电电压源：模拟和数字
电压 - 供电：2.7V ~ 5.5V
工作温度：-40°C ~ 125°C
安装类型：表面贴装型
封装/外壳：8-SOIC（0.295"，7.50mm 宽）
供应商器件封装：8-SOIC

产品特性

针对基于分流电阻器的电流测量进行优化的引脚可兼容系列：输入电压范围为 ±50mV 或 ±250mV 曼彻斯特编码或未编码的位流选项 10MHz 和 20MHz 时钟选项
输入电压范围为 ±50mV 或 ±250mV
曼彻斯特编码或未编码的位流选项
10MHz 和 20MHz 时钟选项
出色的直流性能：偏置误差：±50µV 或 ±100µV（最大值）温漂：±1 µV/°C（最大值）增益误差：±0.2%（最大值）增益漂移：±40ppm/°C（最大值）
偏置误差：±50µV 或 ±100µV（最大值）
温漂：±1 µV/°C（最大值）
增益误差：±0.2%（最大值）
增益漂移：±40ppm/°C（最大值）
瞬态抗扰度：100kV/µs（典型值）
系统级诊断特性
安全相关认证：符合 DIN V VDE V 0884-11 (VDE V 0884-11): 2017-01 标准的 7000 VPK 增强型隔离符合 UL1577 标准且长达 1 分钟的 5000VRMS 隔离 CAN/CSA No. 5A 组件接受服务通知、IEC 60950-1 和 IEC 60065 终端设备标准
符合 DIN V VDE V 0884-11 (VDE V 0884-11): 2017-01 标准的 7000 VPK 增强型隔离
符合 UL1577 标准且长达 1 分钟的 5000VRMS 隔离
CAN/CSA No. 5A 组件接受服务通知、IEC 60950-1 和 IEC 60065 终端设备标准
额定扩展工业温度范围：–40°C 至 +125°C

产品概述

AMC1303（AMC1303x0510、AMC1303x0520、AMC1303x2510 和 AMC1303x2520）是一系列高精度 Δ-Σ 调制器，此调制器的输出与输入电路由抗电磁干扰性能极强的电容式双隔离层隔开。该隔离层经过认证，可以按照 DIN V VDE V 0884-11 和 UL1577 标准提供高达 7000 VPK 的增强型隔离。与隔离式电源结合使用时，该隔离式调制器可将以不同共模电压等级运行的系统的各器件隔开，并防止较低电压器件损坏。AMC1303 的输入针对直接连接分流电阻器或其他低电压等级信号源进行了优化。借助 ±50mV 输入电压范围选项，可通过分流器显著降低功率耗散。AMC1303 的输出位流与内部生成的时钟保持同步并采用曼彻斯特编码 (AMC1303Ex) 或未编码 (AMC1303Mx)。通过使用集成式数字滤波器（如 TMS320F2807x 或 TMS320F2837x 微控制器系列中的滤波器）来抽取位流，该器件可在 78kSPS 的有效输出数据速率下实现 85dB 动态范围的 16 位分辨率。曼彻斯特编码的 AMC1303Ex 版本的位流输出支持单线数据和时钟传输，无需考虑接收器件的设置和保持时间要求。

查看全部

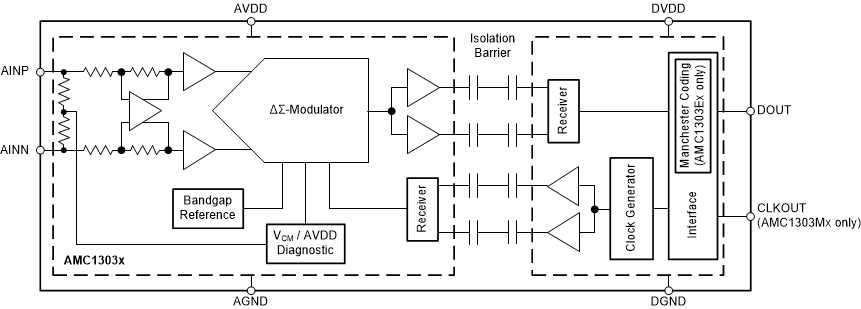

AMC1303E2520DWV 电路图
