AMC1204DW

Texas Instruments 数据采集 - 模数转换器
  • 封装：16-SOIC（0.295"，7.50mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：管件
  • 参考价格：$4.66875-$9.34

更新日期：2024-04-01 00:04:00

AMC1204DW

Texas Instruments 数据采集 - 模数转换器

产品简介：±250mV 输入、精密电流检测基本隔离式调制器

查看详情
  • 封装：16-SOIC（0.295"，7.50mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：管件
  • 参考价格：$4.66875-$9.34

AMC1204DW 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

AMC1204DW 中文资料属性参数

  • 特色产品：AMC1204 Isolated Delta-Sigma Modulator
  • 标准包装：40
  • 类别：集成电路 (IC)
  • 家庭：数据采集 - 模数转换器
  • 系列：-
  • 位数：16
  • 采样率（每秒）：78k
  • 数据接口：串行
  • 转换器数目：1
  • 功率耗散（最大）：102.4mW
  • 电压电源：模拟和数字
  • 工作温度：-40°C ~ 125°C
  • 安装类型：表面贴装
  • 封装/外壳：16-SOIC（0.295"，7.50mm 宽）
  • 供应商设备封装：16-SOIC
  • 包装：管件
  • 输入数目和类型：1 个差分，双极
  • 其它名称：296-28557

产品特性

  • 针对分流电阻器进行优化的 ±250mV 输入电压范围
  • 安全相关认证：符合 DIN VDE V 0884-11: 2017-01 标准的 4250VPK (AMC1204B) 基础型隔离 3005VRMS (AMC1204B) 隔离长达 1 分钟，符合 UL1577 标准 符合 CAN/CSA No. 5A 组件验收服务通知和 DIN EN 61010-1 标准工作电压：1200VPEAK瞬态抗扰度：15kV/µs
  • 符合 DIN VDE V 0884-11: 2017-01 标准的 4250VPK (AMC1204B) 基础型隔离
  • 3005VRMS (AMC1204B) 隔离长达 1 分钟，符合 UL1577 标准
  • 符合 CAN/CSA No. 5A 组件验收服务通知和 DIN EN 61010-1 标准
  • 工作电压：1200VPEAK
  • 瞬态抗扰度：15kV/µs
  • 高电磁场抗扰度（请参阅 SLLA181A 应用报告）
  • 出色的交流性能：SNR：84dB（最小值）THD：–80dB（最大值）
  • SNR：84dB（最小值）
  • THD：–80dB（最大值）
  • 出色的直流精度：INL：±8 LSB（最大值）增益误差：±2%（最大值）
  • INL：±8 LSB（最大值）
  • 增益误差：±2%（最大值）
  • 外部时钟输入，可轻松实现同步
  • 完整的额定工作温度范围

产品概述

AMC1204 和 AMC1204B 是 1 位数字输出、隔离型 Δ-Σ (ΔΣ) 调制器，时钟频率高达 20MHz。二氧化硅 (SiO2) 隔离栅抗磁干扰能力强，为调制器输出提供数字隔离功能。经认证，该隔离栅可提供高达 4000VPEAK (AMC1204) 和 4250VPEAK (AMC1204B) 的基本电隔离，符合 UL1577、VDE V 0884-11 和 CSA 标准或规范。AMC1204 和 AMC1204B 可为测量隔离栅中分流电阻的小信号提供单芯片解决方案。这些类型的电阻通常用于感测电机控制逆变器、低能耗生成系统以及其他工业 应用的电流中的数字输入 D 类音频放大器。AMC1204 和 AMC1204B 差分输入可轻松连接分流电阻或其他低电平信号源。内部基准可免除对外部组件的需要。当与适当的外部数字滤波器配合使用时，可在 78kSPS 数据速率下获得 14 个有效位数 (ENOB)。调制器采用 5V 模拟电源 (AVDD)，而隔离数字接口则可通过 3V，3.3V 或 5V 电源 (DVDD) 供电。AMC1204 和 AMC1204B 采用 SOIC-16 (DW) 和 SOIC-8 (DWV) 封装，额定温度范围为 –40°C 至 105°C。
查看全部

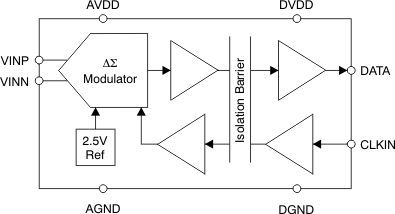

AMC1204DW 电路图

AMC1204DW 电路图

AMC1204DW 电路图
