AMC1035QDRQ1

Texas Instruments ADC/DAC - 特殊用途

更新日期：2024-04-01 00:04:00

AMC1035QDRQ1

Texas Instruments ADC/DAC - 特殊用途

产品简介：具有 ±1V 双极输入和 2.5V 基准输出的汽车精密 Δ-Σ 调制器

查看详情

AMC1035QDRQ1 供应商

公司
型号
品牌
封装/批号
数量
地区
日期
说明
询价

上海三崧电子有限公司
AMC1035QDRQ1
TI
原厂原装
22+
3288
上海市
-
一级代理原装

深圳市讯运电子有限公司
AMC1035QDRQ1
TI(德州仪器)
SOIC-8
2022+
12000
上海市
-
原装可开发票

AMC1035QDRQ1 中文资料属性参数

现有数量：2,313现货
价格：1 : ￥36.09000剪切带（CT）2,500 : ￥20.42728卷带（TR）
系列：Automotive, AEC-Q100
包装：卷带（TR）剪切带（CT）Digi-Reel? 得捷定制卷带
产品状态：在售
类型：三角积分调制器
通道数：1
分辨率（位）：16 b
采样率（每秒）：82k
数据接口：串行
供电电压源：模拟和数字
电压 - 供电：3V ~ 5.5V，3V ~5.5V
工作温度：-40°C ~ 125°C（TA）
安装类型：表面贴装型
封装/外壳：8-SOIC（0.154"，3.90mm 宽）
供应商器件封装：8-SOIC

产品特性

符合面向汽车应用的 AEC-Q100 标准：温度等级 1：-40°C 至 +125°C，TA
温度等级 1：-40°C 至 +125°C，TA
针对电压和温度检测进行了优化的 Δ-Σ 调制器：输入电压范围：±1V 高差分输入电阻：1.6GΩ（典型值）集成 2.5V、±5mA 基准，可实现比例测量
输入电压范围：±1V
高差分输入电阻：1.6GΩ（典型值）
集成 2.5V、±5mA 基准，可实现比例测量
出色的直流性能：失调电压误差：±0.5mV（最大值）温漂：±6µV/°C（最大值）增益误差：±0.25%（最大值）增益漂移：±45ppm/°C（最大值）比例增益漂移：±15ppm/°C（最大值）
失调电压误差：±0.5mV（最大值）
温漂：±6µV/°C（最大值）
增益误差：±0.25%（最大值）
增益漂移：±45ppm/°C（最大值）
比例增益漂移：±15ppm/°C（最大值）
可选曼彻斯特编码式或未编码式位流输出

产品概述

AMC1035-Q1是一款精密 Δ-Σ 调制器，可在 3.0V 至 5.5V 单电源下运行，并具有外部供电的 9MHz 至 21MHz 时钟信号。在曼彻斯特模式下，额定时钟范围为 9MHz 至 11MHz。该器件的差分 ±1V 输入结构针对电压和温度检测渲染进行了优化。AMC1035-Q1 可选择曼彻斯特编码式输出位流，这样便无需考虑接收器件的设置和保留时间要求，并可减少总体电路布局工作。当用于与数字滤波器（例如集成到 TMS320F28004x、TMS320F2807x 或 TMS320F2837x 微控制器系列中）一起抽取输出位流时，该器件可在 82 kSPS 的数据速率下实现具有 87dB 动态范围的 16 位分辨率。 AMC1035-Q1 的内部基准资源支持比例电路架构，可最大限度降低电源电压变化和温漂对测量精度的负面影响。AMC1035-Q1 还可用于与数字隔离器和隔离式电源一起进行共模交流电压检测。

查看全部

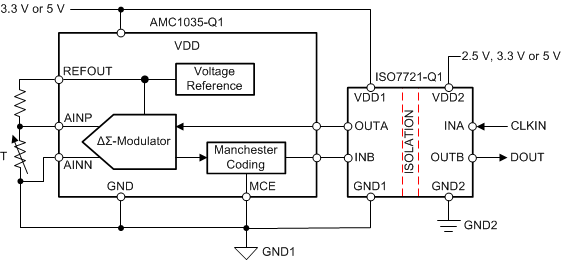

AMC1035QDRQ1 电路图
