AM3358BGCZA80EP

Texas Instruments 微处理器

更新日期：2024-04-01 00:04:00

AM3358BGCZA80EP

Texas Instruments 微处理器

产品简介：Sitara 处理器: Arm Cortex-A8、3D、PRU-ICSS、HiRel、CAN

查看详情

AM3358BGCZA80EP 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

AM3358BGCZA80EP 中文资料属性参数

  • 现有数量：0现货
  • 价格：在售
  • 系列：Sitara?
  • 包装：托盘
  • 产品状态：在售
  • 核心处理器：ARM? Cortex?-A8
  • 内核数/总线宽度：1 核，32 位
  • 速度：800MHz
  • 协处理器/DSP：多媒体；NEON? SIMD
  • RAM 控制器：LPDDR，DDR2，DDR3，DDR3L
  • 图形加速：是
  • 显示与接口控制器：LCD，触摸屏
  • 以太网：10/100/1000Mbps（2）
  • SATA：-
  • USB：USB 2.0 + PHY（2）
  • 电压 - I/O：1.8V，3.3V
  • 工作温度：-40°C ~ 105°C（TJ）
  • 安全特性：密码技术，随机数发生器
  • 安装类型：-
  • 封装/外壳：-
  • 供应商器件封装：-

产品特性

  • 高达 800MHz Sitara™ ARM® Cortex®-A8 32 位 RISC 处理器NEON™SIMD 协处理器32KB L1 指令和具有单错检测（奇偶校验）功能的 32KB 数据缓存具有错误校正码 (ECC) 的 256KB L2 缓存176KB 片上引导 ROM64KB 专用 RAM仿真和调试 - JTAG中断控制器（最多可控制 128 个中断请求）
  • NEON™SIMD 协处理器
  • 32KB L1 指令和具有单错检测（奇偶校验）功能的 32KB 数据缓存
  • 具有错误校正码 (ECC) 的 256KB L2 缓存
  • 176KB 片上引导 ROM
  • 64KB 专用 RAM
  • 仿真和调试 - JTAG
  • 中断控制器（最多可控制 128 个中断请求）
  • 片上存储器（共享 L3 RAM）64KB 通用片上存储器控制器 (OCMC) RAM 可访问所有主机 支持保持以实现快速唤醒
  • 64KB 通用片上存储器控制器 (OCMC) RAM
  • 可访问所有主机
  • 支持保持以实现快速唤醒
  • 外部存储器接口 (EMIF)mDDR(LPDDR)、DDR2、DDR3、DDR3L 控制器： mDDR：200MHz 时钟（400MHz 数据速率）DDR2：266MHz 时钟（532MHz 数据速率）DDR3：400MHz 时钟（800MHz 数据速率）DDR3L：400MHz 时钟（800MHz 数据速率） 16 位数据总线 1GB 全部可寻址空间 支持一个 x16 或两个 x8 存储器器件配置 通用存储器控制器 (GPMC) 灵活的 8 位和 16 位异步存储器接口，具有多达七种芯片选择（NAND、NOR、Muxed-NOR、SRAM） 使用 BCH 码来支持 4 位、8 位或 16 位 ECC使用海明码来支持 1 位 ECC 错误定位器模块 (ELM) 与 GPMC 一起使用，通过 BCH 算法来确定所生成的伴随多项式中数据错误的地址根据 BCH 算法，支持 4 位、8 位和 16 位每 512 字节块错误定位
  • mDDR(LPDDR)、DDR2、DDR3、DDR3L 控制器： mDDR：200MHz 时钟（400MHz 数据速率）DDR2：266MHz 时钟（532MHz 数据速率）DDR3：400MHz 时钟（800MHz 数据速率）DDR3L：400MHz 时钟（800MHz 数据速率） 16 位数据总线 1GB 全部可寻址空间 支持一个 x16 或两个 x8 存储器器件配置
  • mDDR：200MHz 时钟（400MHz 数据速率）
  • DDR2：266MHz 时钟（532MHz 数据速率）
  • DDR3：400MHz 时钟（800MHz 数据速率）
  • DDR3L：400MHz 时钟（800MHz 数据速率）
  • 16 位数据总线
  • 1GB 全部可寻址空间
  • 支持一个 x16 或两个 x8 存储器器件配置
  • 通用存储器控制器 (GPMC) 灵活的 8 位和 16 位异步存储器接口，具有多达七种芯片选择（NAND、NOR、Muxed-NOR、SRAM） 使用 BCH 码来支持 4 位、8 位或 16 位 ECC使用海明码来支持 1 位 ECC
  • 灵活的 8 位和 16 位异步存储器接口，具有多达七种芯片选择（NAND、NOR、Muxed-NOR、SRAM）
  • 使用 BCH 码来支持 4 位、8 位或 16 位 ECC
  • 使用海明码来支持 1 位 ECC
  • 错误定位器模块 (ELM) 与 GPMC 一起使用，通过 BCH 算法来确定所生成的伴随多项式中数据错误的地址根据 BCH 算法，支持 4 位、8 位和 16 位每 512 字节块错误定位
  • 与 GPMC 一起使用，通过 BCH 算法来确定所生成的伴随多项式中数据错误的地址
  • 根据 BCH 算法，支持 4 位、8 位和 16 位每 512 字节块错误定位
  • 可编程实时单元子系统和工业通信子系统 (PRU-ICSS) 支持 PROFIBUS、PROFINET、EtherNet/IP™ 等协议 两个可编程实时单元 (PRU)可运行在 200MHz 的 32 位负载/存储 RISC 处理器 具有单错检测（奇偶校验）功能的 8KB 指令 RAM 具有单错检测（奇偶校验）功能的 8KB 数据 RAM具有 64 位累加器的单周期 32 位乘法器增强型 GPIO 模块可为外部信号提供移入/移出支持以及并行锁存 具有单错检测（奇偶校验）功能的 12KB 共享 RAM三个 120 字节寄存器组，每个 PRU 均可进行访问用于处理系统输入事件的中断控制器 (INTC)用于将内部和外部主机连接到 PRU-ICSS 内部资源的本地互联总线PRU-ICSS 内的外设： 一个具有流控制引脚的 UART 端口，支持高达 12Mbps 的数据速率一个增强型捕捉 (eCAP) 模块两个支持工业以太网的 MII 以太网端口一个 MDIO 端口
  • 支持 PROFIBUS、PROFINET、EtherNet/IP™ 等协议
  • 两个可编程实时单元 (PRU)可运行在 200MHz 的 32 位负载/存储 RISC 处理器 具有单错检测（奇偶校验）功能的 8KB 指令 RAM 具有单错检测（奇偶校验）功能的 8KB 数据 RAM具有 64 位累加器的单周期 32 位乘法器增强型 GPIO 模块可为外部信号提供移入/移出支持以及并行锁存
  • 可运行在 200MHz 的 32 位负载/存储 RISC 处理器
  • 具有单错检测（奇偶校验）功能的 8KB 指令 RAM
  • 具有单错检测（奇偶校验）功能的 8KB 数据 RAM
  • 具有 64 位累加器的单周期 32 位乘法器
  • 增强型 GPIO 模块可为外部信号提供移入/移出支持以及并行锁存
  • 具有单错检测（奇偶校验）功能的 12KB 共享 RAM
  • 三个 120 字节寄存器组，每个 PRU 均可进行访问
  • 用于处理系统输入事件的中断控制器 (INTC)
  • 用于将内部和外部主机连接到 PRU-ICSS 内部资源的本地互联总线
  • PRU-ICSS 内的外设： 一个具有流控制引脚的 UART 端口，支持高达 12Mbps 的数据速率一个增强型捕捉 (eCAP) 模块两个支持工业以太网的 MII 以太网端口一个 MDIO 端口
  • 一个具有流控制引脚的 UART 端口，支持高达 12Mbps 的数据速率
  • 一个增强型捕捉 (eCAP) 模块
  • 两个支持工业以太网的 MII 以太网端口
  • 一个 MDIO 端口
  • 电源、复位和时钟管理 (PRCM) 模块 控制待机模式和深度休眠模式的进入和退出负责休眠排序、电源域关闭排序、唤醒排序和电源域打开排序时钟 集成 15 至 35MHz 高频振荡器，用于为各种系统和外设时钟生成参考时钟 支持对子系统和外设进行单独的时钟启用和禁用控制，帮助降低功耗 五个用于生成系统时钟（MPU 子系统、DDR 接口、USB 和外设 [MMC 和 SD、UART、SPI、I2C]、L3、L4、以太网、GFX [SGX530]、LCD 像素时钟）的 ADPLL 电源 两个不可切换的电源域（实时时钟 [RTC]、唤醒逻辑 [WAKEUP]）三个可切换电源域（MPU 子系统 [MPU]、SGX530 [GFX]、外设和基础设施 [PER]） 执行 SmartReflex™2B 类，基于芯片温度、过程变化和性能实现内核电压调节（自适应电压调节 [AVS]）动态电压频率缩放 (DVFS)
  • 控制待机模式和深度休眠模式的进入和退出
  • 负责休眠排序、电源域关闭排序、唤醒排序和电源域打开排序
  • 时钟 集成 15 至 35MHz 高频振荡器，用于为各种系统和外设时钟生成参考时钟 支持对子系统和外设进行单独的时钟启用和禁用控制，帮助降低功耗 五个用于生成系统时钟（MPU 子系统、DDR 接口、USB 和外设 [MMC 和 SD、UART、SPI、I2C]、L3、L4、以太网、GFX [SGX530]、LCD 像素时钟）的 ADPLL
  • 集成 15 至 35MHz 高频振荡器，用于为各种系统和外设时钟生成参考时钟
  • 支持对子系统和外设进行单独的时钟启用和禁用控制，帮助降低功耗
  • 五个用于生成系统时钟（MPU 子系统、DDR 接口、USB 和外设 [MMC 和 SD、UART、SPI、I2C]、L3、L4、以太网、GFX [SGX530]、LCD 像素时钟）的 ADPLL
  • 电源 两个不可切换的电源域（实时时钟 [RTC]、唤醒逻辑 [WAKEUP]）三个可切换电源域（MPU 子系统 [MPU]、SGX530 [GFX]、外设和基础设施 [PER]） 执行 SmartReflex™2B 类，基于芯片温度、过程变化和性能实现内核电压调节（自适应电压调节 [AVS]）动态电压频率缩放 (DVFS)
  • 两个不可切换的电源域（实时时钟 [RTC]、唤醒逻辑 [WAKEUP]）
  • 三个可切换电源域（MPU 子系统 [MPU]、SGX530 [GFX]、外设和基础设施 [PER]）
  • 执行 SmartReflex™2B 类，基于芯片温度、过程变化和性能实现内核电压调节（自适应电压调节 [AVS]）
  • 动态电压频率缩放 (DVFS)
  • 实时时钟 (RTC) 实时日期（年、月、日和星期几）和时间（小时、分钟和秒）信息 内部 32.768kHz 振荡器、RTC 逻辑和 1.1V 内部 LDO 独立上电复位 (RTC_PWRONRSTn) 输入 用于外部唤醒事件的专用输入引脚 (EXT_WAKEUP) 可编程警报可用于生成 PRCM 内部中断（用于唤醒）或 Cortex-A8 内部中断（用于事件通知） 可编程警报可与外部输出 (PMIC_POWER_EN) 一起用于启用电源管理 IC，从而恢复非 RTC 电源域
  • 实时日期（年、月、日和星期几）和时间（小时、分钟和秒）信息
  • 内部 32.768kHz 振荡器、RTC 逻辑和 1.1V 内部 LDO
  • 独立上电复位 (RTC_PWRONRSTn) 输入
  • 用于外部唤醒事件的专用输入引脚 (EXT_WAKEUP)
  • 可编程警报可用于生成 PRCM 内部中断（用于唤醒）或 Cortex-A8 内部中断（用于事件通知）
  • 可编程警报可与外部输出 (PMIC_POWER_EN) 一起用于启用电源管理 IC，从而恢复非 RTC 电源域
  • 外设 多达两个具有集成 PHY 的 USB 2.0 高速 DRD（双角色器件）端口 多达两个工业千兆以太网 MAC（10、100、1000Mbps）集成开关 每个 MAC 都支持 MII、RMII、RGMII 和 MDIO 接口以太网 MAC 和交换机可独立于其它功能运行 IEEE 1588v2 精确时间协议 (PTP) 多达两个控制器局域网 (CAN) 端口 支持 CAN 版本 2 的 A 和 B 部分 多达两个多通道音频串行端口 (McASP) 高达 50MHz 的发送和接收时钟 每个 McASP 端口具有多达四个串行数据引脚并具有独立的 TX 和 RX 时钟 支持时分多路复用 (TDM)、IC 间音频 (I2S) 和类似格式 支持数字音频接口传输（SPDIF、IEC60958-1 和 AES-3 格式） 用于发送和接收的 FIFO 缓冲器（256 字节） 多达六个 UART所有 UART 均支持 IrDA 和 CIR 模式所有 UART 均支持 RTS 和 CTS 流控制 UART1 支持完整的调制解调器控制 多达两个主从 McSPI 串行接口多达两个芯片选择高达 48MHz多达三个 MMC、SD、SDIO 端口 1 位、4 位和 8 位 MMC、SD、SDIO 模式 MMCSD0 具有专用于 1.8V 或 3.3V 运行的电源轨 高达 48MHz 的数据传输速率 支持卡检测和写保护 符合 MMC4.3、SD、SDIO 2.0 规范 多达三个 I2C 主从接口标准模式（高达 100kHz） 快速模式（高达 400kHz）多达四组通用 I/O (GPIO) 引脚每组包含 32 个 GPIO 引脚（与其他功能引脚复用） GPIO 引脚可用作中断输入（每组多达两个中断输入）多达三个外部 DMA 事件输入，这些输入也可用作中断输入8 个 32 位通用计时器DMTIMER1 是一款用于操作系统 (OS) 节拍的 1ms 计时器 DMTIMER4–DMTIMER7 为引脚输出一个看门狗计时器SGX530 3D 图形引擎 拼图架构每秒可提供多达 2000 万个多边形 通用可扩展着色引擎 (USSE) 是一款包含像素和顶点着色功能的多线程引擎 超越 Microsoft VS3.0、PS3.0 和 OGL2.0 的高级着色功能集 Direct3D Mobile、OGL-ES 1.1 和 2.0 以及 OpenMax 的行业标准 API 支持 精细的任务切换、负载均衡和电源管理 高级几何 DMA 驱动型运行，可最大限度减少 CPU 交互 可编程高质量图像防混叠功能 用于统一存储器架构中操作系统运行的完全虚拟化存储器寻址功能 LCD 控制器高达 24 位数据输出；每像素 8 位 (RGB) 分辨率高达 2048 × 2048（像素时钟最高频率为 126MHz） 集成 LCD 接口显示驱动器 (LIDD) 控制器 集成光栅控制器 集成 DMA 引擎可通过中断或固件计时器从外部帧缓冲器获取数据，无需加重处理器的负担 512 字深内部 FIFO 支持的显示类型： 字符显示 - 使用 LIDD 控制器对这些显示进行编程 无源矩阵 LCD 显示 - 使用 LCD 光栅显示控制器来为无源显示的持续图形刷新提供定时和数据 有源矩阵 LCD 显示 - 使用外部帧缓冲器空间和内部 DMA 引擎来驱动到面板的流数据 12 位逐次逼近寄存器 (SAR) ADC每秒 20 万次采样可从 8:1 模拟开关复用的八个模拟输入中任意选择输入可配置为用作 4 线、5 线或 8 线电阻式触摸屏控制器 (TSC) 接口多达三个 32 位 eCAP 模块可配置为三个捕捉输入或三个辅助 PWM 输出多达三个增强型高分辨率 PWM 模块 (eHRPWM)具有时间和频率控制功能的 16 位专用时基计数器可配置为六个单端、六个双边对称或三个双边非对称输出多达三个 32 位增强型正交编码脉冲 (eQEP) 模块
  • 多达两个具有集成 PHY 的 USB 2.0 高速 DRD（双角色器件）端口
  • 多达两个工业千兆以太网 MAC（10、100、1000Mbps）集成开关 每个 MAC 都支持 MII、RMII、RGMII 和 MDIO 接口以太网 MAC 和交换机可独立于其它功能运行 IEEE 1588v2 精确时间协议 (PTP)
  • 集成开关
  • 每个 MAC 都支持 MII、RMII、RGMII 和 MDIO 接口
  • 以太网 MAC 和交换机可独立于其它功能运行
  • IEEE 1588v2 精确时间协议 (PTP)
  • 多达两个控制器局域网 (CAN) 端口 支持 CAN 版本 2 的 A 和 B 部分
  • 支持 CAN 版本 2 的 A 和 B 部分
  • 多达两个多通道音频串行端口 (McASP) 高达 50MHz 的发送和接收时钟 每个 McASP 端口具有多达四个串行数据引脚并具有独立的 TX 和 RX 时钟 支持时分多路复用 (TDM)、IC 间音频 (I2S) 和类似格式 支持数字音频接口传输（SPDIF、IEC60958-1 和 AES-3 格式） 用于发送和接收的 FIFO 缓冲器（256 字节）
  • 高达 50MHz 的发送和接收时钟
  • 每个 McASP 端口具有多达四个串行数据引脚并具有独立的 TX 和 RX 时钟
  • 支持时分多路复用 (TDM)、IC 间音频 (I2S) 和类似格式
  • 支持数字音频接口传输（SPDIF、IEC60958-1 和 AES-3 格式）
  • 用于发送和接收的 FIFO 缓冲器（256 字节）
  • 多达六个 UART所有 UART 均支持 IrDA 和 CIR 模式所有 UART 均支持 RTS 和 CTS 流控制 UART1 支持完整的调制解调器控制
  • 所有 UART 均支持 IrDA 和 CIR 模式
  • 所有 UART 均支持 RTS 和 CTS 流控制
  • UART1 支持完整的调制解调器控制
  • 多达两个主从 McSPI 串行接口多达两个芯片选择高达 48MHz
  • 多达两个芯片选择
  • 高达 48MHz
  • 多达三个 MMC、SD、SDIO 端口 1 位、4 位和 8 位 MMC、SD、SDIO 模式 MMCSD0 具有专用于 1.8V 或 3.3V 运行的电源轨 高达 48MHz 的数据传输速率 支持卡检测和写保护 符合 MMC4.3、SD、SDIO 2.0 规范
  • 1 位、4 位和 8 位 MMC、SD、SDIO 模式
  • MMCSD0 具有专用于 1.8V 或 3.3V 运行的电源轨
  • 高达 48MHz 的数据传输速率
  • 支持卡检测和写保护
  • 符合 MMC4.3、SD、SDIO 2.0 规范
  • 多达三个 I2C 主从接口标准模式（高达 100kHz） 快速模式（高达 400kHz）
  • 标准模式（高达 100kHz）
  • 快速模式（高达 400kHz）
  • 多达四组通用 I/O (GPIO) 引脚每组包含 32 个 GPIO 引脚（与其他功能引脚复用） GPIO 引脚可用作中断输入（每组多达两个中断输入）
  • 每组包含 32 个 GPIO 引脚（与其他功能引脚复用）
  • GPIO 引脚可用作中断输入（每组多达两个中断输入）
  • 多达三个外部 DMA 事件输入，这些输入也可用作中断输入
  • 8 个 32 位通用计时器DMTIMER1 是一款用于操作系统 (OS) 节拍的 1ms 计时器 DMTIMER4–DMTIMER7 为引脚输出
  • DMTIMER1 是一款用于操作系统 (OS) 节拍的 1ms 计时器
  • DMTIMER4–DMTIMER7 为引脚输出
  • 一个看门狗计时器
  • SGX530 3D 图形引擎 拼图架构每秒可提供多达 2000 万个多边形 通用可扩展着色引擎 (USSE) 是一款包含像素和顶点着色功能的多线程引擎 超越 Microsoft VS3.0、PS3.0 和 OGL2.0 的高级着色功能集 Direct3D Mobile、OGL-ES 1.1 和 2.0 以及 OpenMax 的行业标准 API 支持 精细的任务切换、负载均衡和电源管理 高级几何 DMA 驱动型运行，可最大限度减少 CPU 交互 可编程高质量图像防混叠功能 用于统一存储器架构中操作系统运行的完全虚拟化存储器寻址功能
  • 拼图架构每秒可提供多达 2000 万个多边形
  • 通用可扩展着色引擎 (USSE) 是一款包含像素和顶点着色功能的多线程引擎
  • 超越 Microsoft VS3.0、PS3.0 和 OGL2.0 的高级着色功能集
  • Direct3D Mobile、OGL-ES 1.1 和 2.0 以及 OpenMax 的行业标准 API 支持
  • 精细的任务切换、负载均衡和电源管理
  • 高级几何 DMA 驱动型运行，可最大限度减少 CPU 交互
  • 可编程高质量图像防混叠功能
  • 用于统一存储器架构中操作系统运行的完全虚拟化存储器寻址功能
  • LCD 控制器高达 24 位数据输出；每像素 8 位 (RGB) 分辨率高达 2048 × 2048（像素时钟最高频率为 126MHz） 集成 LCD 接口显示驱动器 (LIDD) 控制器 集成光栅控制器 集成 DMA 引擎可通过中断或固件计时器从外部帧缓冲器获取数据，无需加重处理器的负担 512 字深内部 FIFO 支持的显示类型： 字符显示 - 使用 LIDD 控制器对这些显示进行编程 无源矩阵 LCD 显示 - 使用 LCD 光栅显示控制器来为无源显示的持续图形刷新提供定时和数据 有源矩阵 LCD 显示 - 使用外部帧缓冲器空间和内部 DMA 引擎来驱动到面板的流数据
  • 高达 24 位数据输出；每像素 8 位 (RGB)
  • 分辨率高达 2048 × 2048（像素时钟最高频率为 126MHz）
  • 集成 LCD 接口显示驱动器 (LIDD) 控制器
  • 集成光栅控制器
  • 集成 DMA 引擎可通过中断或固件计时器从外部帧缓冲器获取数据，无需加重处理器的负担
  • 512 字深内部 FIFO
  • 支持的显示类型： 字符显示 - 使用 LIDD 控制器对这些显示进行编程 无源矩阵 LCD 显示 - 使用 LCD 光栅显示控制器来为无源显示的持续图形刷新提供定时和数据 有源矩阵 LCD 显示 - 使用外部帧缓冲器空间和内部 DMA 引擎来驱动到面板的流数据
  • 字符显示 - 使用 LIDD 控制器对这些显示进行编程
  • 无源矩阵 LCD 显示 - 使用 LCD 光栅显示控制器来为无源显示的持续图形刷新提供定时和数据
  • 有源矩阵 LCD 显示 - 使用外部帧缓冲器空间和内部 DMA 引擎来驱动到面板的流数据
  • 12 位逐次逼近寄存器 (SAR) ADC每秒 20 万次采样可从 8:1 模拟开关复用的八个模拟输入中任意选择输入可配置为用作 4 线、5 线或 8 线电阻式触摸屏控制器 (TSC) 接口
  • 每秒 20 万次采样
  • 可从 8:1 模拟开关复用的八个模拟输入中任意选择输入
  • 可配置为用作 4 线、5 线或 8 线电阻式触摸屏控制器 (TSC) 接口
  • 多达三个 32 位 eCAP 模块可配置为三个捕捉输入或三个辅助 PWM 输出
  • 可配置为三个捕捉输入或三个辅助 PWM 输出
  • 多达三个增强型高分辨率 PWM 模块 (eHRPWM)具有时间和频率控制功能的 16 位专用时基计数器可配置为六个单端、六个双边对称或三个双边非对称输出
  • 具有时间和频率控制功能的 16 位专用时基计数器
  • 可配置为六个单端、六个双边对称或三个双边非对称输出
  • 多达三个 32 位增强型正交编码脉冲 (eQEP) 模块
  • 器件标识 包含电子保险丝组 (FuseFarm)，其中一些位可由厂家编程 生产 ID 器件部件号（唯一 JTAG ID） 器件版本（可由主机 ARM 读取）
  • 包含电子保险丝组 (FuseFarm)，其中一些位可由厂家编程 生产 ID 器件部件号（唯一 JTAG ID） 器件版本（可由主机 ARM 读取）
  • 生产 ID
  • 器件部件号（唯一 JTAG ID）
  • 器件版本（可由主机 ARM 读取）
  • 调试接口支持 用于 ARM（Cortex-A8 和 PRCM）和 的 JTAG 和 cJTAG 支持器件边界扫描 支持 IEEE1500
  • 用于 ARM（Cortex-A8 和 PRCM）和 的 JTAG 和 cJTAG
  • 支持器件边界扫描
  • 支持 IEEE1500
  • DMA 片上增强型 DMA 控制器 (EDMA) 搭载三个第三方传送控制器 (TPTC) 和一个第三方通道控制器 (TPCC)，支持多达 64 个可编程逻辑通道和八个 QDMA 通道。EDMA 用于： 向/从片上存储器传送 向/从外部存储器（EMIF、GPMC、从外设）传送
  • 片上增强型 DMA 控制器 (EDMA) 搭载三个第三方传送控制器 (TPTC) 和一个第三方通道控制器 (TPCC)，支持多达 64 个可编程逻辑通道和八个 QDMA 通道。EDMA 用于： 向/从片上存储器传送 向/从外部存储器（EMIF、GPMC、从外设）传送
  • 向/从片上存储器传送
  • 向/从外部存储器（EMIF、GPMC、从外设）传送
  • 处理器间通信 (IPC) 集成了基于硬件的 IPC 邮箱，以及用于 Cortex-A8 之间进程同步的自旋锁、PRCM 和 PRU-ICSS 可生成中断的邮箱寄存器 引发器（Cortex-A8、PRCM） 自旋锁具有 128 个软件指定的锁寄存器
  • 集成了基于硬件的 IPC 邮箱，以及用于 Cortex-A8 之间进程同步的自旋锁、PRCM 和 PRU-ICSS 可生成中断的邮箱寄存器 引发器（Cortex-A8、PRCM） 自旋锁具有 128 个软件指定的锁寄存器
  • 可生成中断的邮箱寄存器 引发器（Cortex-A8、PRCM）
  • 引发器（Cortex-A8、PRCM）
  • 自旋锁具有 128 个软件指定的锁寄存器
  • 安全性 加密硬件加速器（AES、SHA、PKA、RNG）
  • 加密硬件加速器（AES、SHA、PKA、RNG）
  • 启动模式 通过锁存在 PWRONRSTn 复位输入引脚上升沿的启动配置引脚来选择启动模式
  • 通过锁存在 PWRONRSTn 复位输入引脚上升沿的启动配置引脚来选择启动模式
  • 封装：324 引脚 S-PBGA-N324 封装 （后缀为 GCZ），0.80mm 焊球间距
  • 324 引脚 S-PBGA-N324 封装 （后缀为 GCZ），0.80mm 焊球间距

产品概述

基于 ARM Cortex-A8 处理器的 AM3358-EP 微处理器在图像、图形处理、外设和工业接口选项（例如 PROFIBUS）方面得到了增强。此器件支持高级操作系统 (HLOS)。 Linux®和 Android™可从德州仪器 (TI) 免费获取。 AM3358-EP 微处理器包含功能方框图中显示的子系统，并简要介绍了 简要 说明：微处理器单元 (MPU) 子系统基于 ARM Cortex-A8 处理器， PowerVR SGX™图形加速器子系统提供 3D 图形加速功能以支持显示和游戏特效。可编程实时单元子系统和工业通信子系统 (PRU-ICSS) 与 ARM 内核彼此独立，允许单独操作和计时，以实现更高的效率和灵活性。PRU-ICSS 支持附加外设接口以及 PROFINET、EtherNet/IP、PROFIBUS、以太网 POWERLINK、串行实时通信协议 (Sercos) 等实时协议。此外，凭借 PRU-ICSS 的可编程特性及其对引脚、事件和所有片上系统 (SoC) 资源的访问权限，该子系统可以灵活地实现快速实时响应、专用数据处理操作以及自定义外设接口，并减轻 SoC 其他处理器内核的任务负载。
查看全部

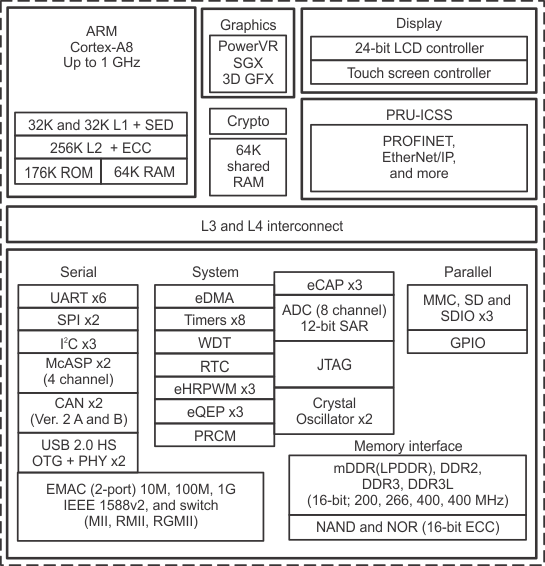

AM3358BGCZA80EP 电路图

AM3358BGCZA80EP 电路图

AM3358BGCZA80EP 电路图
