AM26LV31EIRGYR

Texas Instruments 接口 - 驱动器，接收器，收发器
  • 封装：16-VFQFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$0.745-$1.6

更新日期：2024-04-01 00:04:00

AM26LV31EIRGYR

Texas Instruments 接口 - 驱动器，接收器，收发器

产品简介：具有 +/-15kV IEC ESD 保护的低电压高速四路差分线路驱动器

查看详情
  • 封装：16-VFQFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$0.745-$1.6

AM26LV31EIRGYR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

AM26LV31EIRGYR 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：接口 - 驱动器，接收器，收发器
  • 系列：-
  • 类型：线路驱动器，发射器
  • 驱动器/接收器数：4/0
  • 规程：RS422
  • 电源电压：3 V ~ 3.6 V
  • 安装类型：表面贴装
  • 封装/外壳：16-VFQFN 裸露焊盘
  • 供应商设备封装：16-VQFN
  • 包装：®
  • 其它名称：296-24693-6

产品特性

  • 达到或超出 TIA/EIA-422-B 和 ITU 建议 V.11 的要求
  • 由单个 3.3V 电源供电
  • 为 RS422 总线引脚提供 ESD 保护 ±15kV 人体放电模型 (HBM) ±8kV IEC61000-4-2 接触放电 ±15kV IEC61000-4-2 气隙放电
  • ±15kV 人体放电模型 (HBM)
  • ±8kV IEC61000-4-2 接触放电
  • ±15kV IEC61000-4-2 气隙放电
  • 开关频率高达 32MHz
  • 传播延迟时间：8ns（典型值）
  • 脉冲偏移时间：500ps（典型值）
  • 高输出驱动电流：±30mA
  • 受控上升和下降时间：5ns（典型值）
  • 100Ω 负载时的差分输出电压：2.6V（典型值）
  • 支持 5V 逻辑输入及 3.3V 电源
  • Ioff 支持局部关断模式运行
  • 驱动器输出短路保护电路
  • 无干扰上电和断电保护
  • 封装选项：SO、SOIC、TSSOP、VQFN

产品概述

AAM26LV31E 是一款具有三态输出的四路差分线路驱动器。此驱动器具有 ±15kV ESD（HBM 和 IEC61000-4-2，空气间隙放电）和 ±8kV ESD（IEC61000-4-2，接触放电）保护。该器件能够以较小的电源电压满足 TIA/EIA-422-B 和 ITU 建议 V.11 驱动器的要求。这款器件经过优化，可在高达 32MHz 的开关速率下实现平衡总线传输。输出端可提供很高的电流，从而驱动双绞线传输线路等平衡线路，并在关断情况下提供高阻抗。AM26LV31EI 的工作温度范围是 -40°C 至 +85°C。
查看全部

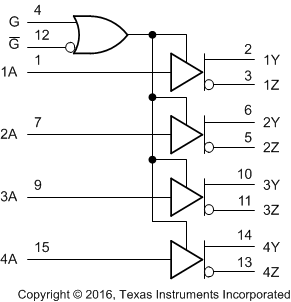

AM26LV31EIRGYR 电路图

AM26LV31EIRGYR 电路图

AM26LV31EIRGYR 电路图
