AM26LS32ACDRG4

Texas Instruments 接口 - 驱动器，接收器，收发器
  • 封装：16-SOIC（0.154"，3.90mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：带卷 (TR)
  • 参考价格：$0.201

更新日期：2024-04-01 00:04:00

AM26LS32ACDRG4

Texas Instruments 接口 - 驱动器，接收器，收发器

产品简介：四路差分线路接收器

查看详情
  • 封装：16-SOIC（0.154"，3.90mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：带卷 (TR)
  • 参考价格：$0.201

AM26LS32ACDRG4 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

AM26LS32ACDRG4 中文资料属性参数

  • 标准包装：2,500
  • 类别：集成电路 (IC)
  • 家庭：接口 - 驱动器，接收器，收发器
  • 系列：-
  • 类型：线路接收器
  • 驱动器/接收器数：0/4
  • 规程：RS422，RS423
  • 电源电压：4.75 V ~ 5.25 V
  • 安装类型：表面贴装
  • 封装/外壳：16-SOIC（0.154"，3.90mm 宽）
  • 供应商设备封装：16-SOIC N
  • 包装：带卷 (TR)

产品特性

  • AM26LS32A 器件符合或超出 ANSI TIA/EIA-422-B、TIA/EIA-423-B，以及 ITU 建议 V.10 和 V.11 的要求
  • AM26LS32A 器件的共模范围为 ±7V、灵敏度为 ±200mV
  • AM26LS33A 器件的共模范围为 ±15V、灵敏度为 ±500mV
  • 输入迟滞 50mV（典型值）
  • 由一个 5V 单电源供电运行
  • 低功耗肖特基电路
  • 三态输出
  • 互补输出使能输入
  • 输入阻抗 12kΩ（最小值）
  • 开路输入失效防护

产品概述

AM26LS32Ax 和 AM26LS33Ax 器件是用于平衡和不平衡数字数据传输的四路差分线路接收器。四个接收器均具有使能功能，该功能提供了两种可选输入：高电平有效输入和低电平有效输入。通过三态输出，该器件可直接连接至总线组织式系统。当输入处于开路状态时，失效防护设计可确保输出始终为高电平。与 AM26LS32 和 AM26LS33 相比，AM26LS32A 和 AM26LS33A 增加了一个放大级以提高灵敏度。输入阻抗已增加，从而减少了总线负载。附加级增加了传播延迟；然而，这并不影响大多数应用中的互换性。AM26LS32AC 和 AM26LS33AC 的特点是可在 0°C 至 70°C 的温度范围内运行。AM26LS32AI 的特点是可在 -40°C 至 85°C 的温度范围内运行。AM26LS32AM 和 AM26LS33AM 的特点是可在 –55°C 至 125°C 的整个军用温度范围内运行。
查看全部

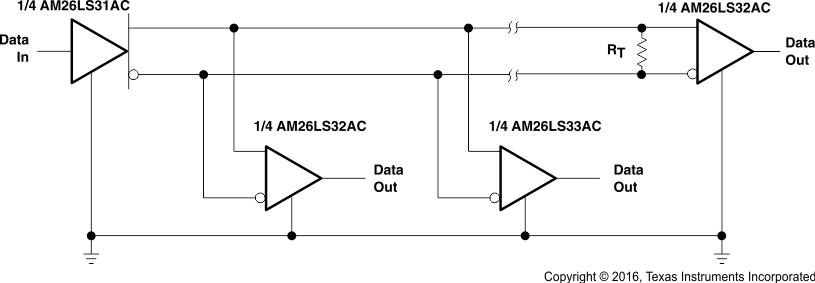

AM26LS32ACDRG4 电路图

AM26LS32ACDRG4 电路图

AM26LS32ACDRG4 电路图
