AM26C32IPWR

Texas Instruments 接口 - 驱动器，接收器，收发器
  • 封装：16-TSSOP（0.173"，4.40mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$0.496-$1.16

更新日期：2024-04-01 00:04:00

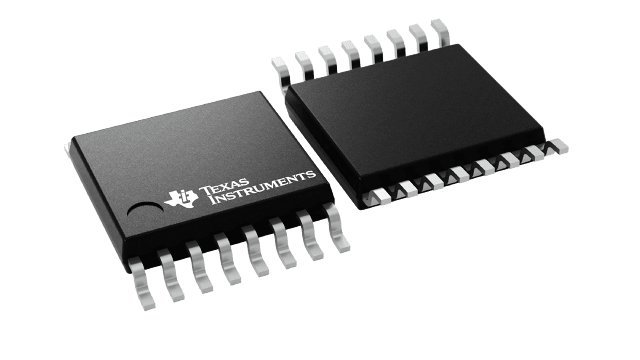

AM26C32IPWR

Texas Instruments 接口 - 驱动器，接收器，收发器

产品简介：四路差分线路接收器

查看详情
  • 封装：16-TSSOP（0.173"，4.40mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$0.496-$1.16

AM26C32IPWR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

AM26C32IPWR 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：接口 - 驱动器，接收器，收发器
  • 系列：-
  • 类型：线路接收器
  • 驱动器/接收器数：0/4
  • 规程：RS422，RS423
  • 电源电压：4.5 ~ 5.5 V
  • 安装类型：表面贴装
  • 封装/外壳：16-TSSOP（0.173"，4.40mm 宽）
  • 供应商设备封装：16-TSSOP
  • 包装：®
  • 其它名称：296-30088-6

产品特性

  • 符合或超出 ANSI TIA/EIA-422-B、TIA/EIA-423-B 以及 ITU 建议 V.10 和 V.11 的要求
  • 低功耗，I CC = 10mA（典型值）
  • 具有 ±200mV 灵敏度的 ±7V 共模范围
  • 输入迟滞：60mV（典型值）
  • t pd = 17ns（典型值）
  • 采用 5V 单电源供电
  • 三态输出
  • 输入失效防护电路
  • 可作为 AM26LS32 器件的改良替代品
  • 可用于 Q 级温度汽车

产品概述

AM26C32 器件是一款四路差动线路接收器，用于平衡或不平衡的数字数据传输。四个接收器均具有使能功能，该功能提供了两种可选输入：高电平有效输入和低电平有效输入。通过三态输出，该器件可直接连接至总线组织式系统。失效防护设计规定当输入处于开路状态时，输出始终为高电平。AM26C32 器件采用 BiCMOS 工艺制造，该工艺有效集成了双极晶体管和 CMOS 晶体管。通过该工艺，即可实现双极晶体管的耐高电压大电流特性又可实现 CMOS 的低功耗特性，器件功耗降低至 AM26LS32 标准器件的五分之一左右，同时仍可保持交流和直流性能。
查看全部

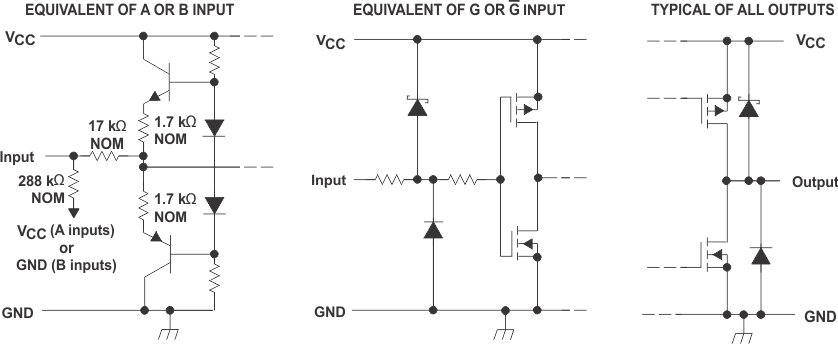

AM26C32IPWR 电路图

AM26C32IPWR 电路图

AM26C32IPWR 电路图
