更新日期：2024-04-01 00:04:00
产品简介：集成式双路 14 位 65MSPS DAC 和射频 IQ 调制器
查看详情AFE7071IRGZR 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
-
TI(德州仪器)
-
VQFN-48(7x7)
2022+ -
12000
-
上海市
-
-
-
原装可开发票
AFE7071IRGZR 中文资料属性参数
- 现有数量：0现货查看交期
- 价格：2,500 : ￥136.90924卷带（TR）
- 系列：-
- 包装：卷带（TR）
- 产品状态：在售
- Digi-Key Programmable：Not Verified
- 位数：14
- 数模转换器数：2
- 建立时间：-
- 输出类型：Voltage - Buffered
- 差分输出：无
- 数据接口：并联
- 参考类型：内部
- 电压 - 供电，模拟：1.71V ~ 1.89V，3.15V ~ 3.45V
- 电压 - 供电，数字：1.71V ~ 1.89V
- INL/DNL (LSB)：-
- 架构：-
- 工作温度：-40°C ~ 85°C
- 封装/外壳：48-VFQFN 裸露焊盘
- 供应商器件封装：48-VQFN（7x7）
- 安装类型：表面贴装型
产品特性
- 最大采样率：65MSPS
- 低功率： 334mW
- 交叉 CMOS 输入，1.8-3.3V IOVDD
- 针对独立数据和数模转换器 (DAC) 时钟的输入 FIFO
- 用于寄存器编程的 3 或 4 个引脚 SPI 接口
- 正交调制器校正：针对边带和本地振荡 (LO) 抑制的增益、相位、偏移
- 支持可编程带宽的模拟基带滤波器：20MHz 最大射频 (RF) 带宽
- RF 频率范围：100MHz 至 2.7GHz
- 封装：48 引脚四方扁平无引线 (QFN) 封装 (7mm x 7mm)
产品概述
AFE7071 是一款双路 14 位 65MSPS 数模转换器 (DAC)，此转换器具有集成的、可编程四阶基带滤波器和模拟正交调制器。 AFE7071 包含附加的数字信号处理功能，例如正交调制器校正电路，从而提供本机振荡器 (LO) 和边带抑制能力。 AFE7071 有一个交叉的 14 位 1.8V 至 3.3V CMOS 输入。 AFE7071 提供 RF 输出频率范围介于 100MHz 至 2.7GHz 之间的 20MHz RF 信号带宽。AFE7071 采用 7mm x 7mm 48 引脚 QFN 封装。 AFE7071 可在整个工业温度范围（-40°C 至 85°C）内工作。

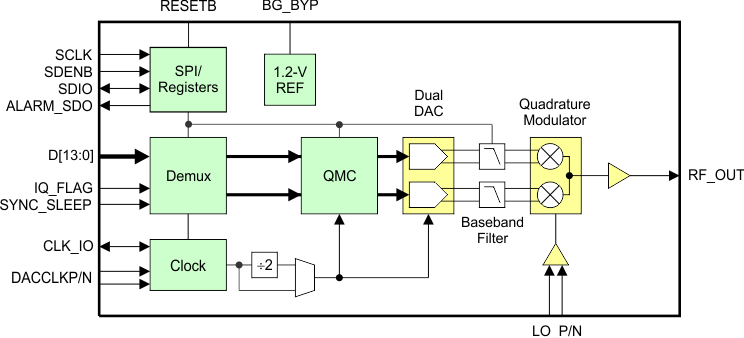

AFE7071IRGZR 电路图
AFE7071IRGZR 电路图
