更新日期:2024-04-01
产品简介:功耗为 140mW/通道、噪声为 0.75nV/√Hz 的 16 通道超声波模拟前端
查看详情AFE58JD18ZBV 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
-
TI(德州仪器)
-
NFBGA-289(15x15)
2022+ -
12000
-
上海市
-
-
-
原装可开发票
AFE58JD18ZBV 中文资料属性参数
- 现有数量:179现货4,410Factory
- 价格:1 : ¥2,482.36000托盘
- 系列:-
- 包装:托盘
- 产品状态:在售
- 位数:14
- 通道数:16
- 功率 (W):90 mW
- 电压 - 供电,模拟:-
- 电压 - 供电,数字:-
- 安装类型:表面贴装型
- 封装/外壳:289-LFBGA
- 供应商器件封装:289-NFBGA(15x15)
产品特性
- 16 通道全套模拟前端 (AFE): LNA、VCAT、PGA、LPF、ADC和 CW 混频器
- LNA、VCAT、PGA、LPF、ADC和 CW 混频器
- LNA 具有可编程增益: 增益:24dB、18dB 以及 12dB 线性输入范围:0.25VPP、0.5VPP 以及 1VPP 输入引入噪声:0.63nV/√Hz、0.7nV/√Hz 以及 0.9nV/√Hz 可编程有源终端
- 增益:24dB、18dB 以及 12dB
- 线性输入范围:0.25VPP、0.5VPP 以及 1VPP
- 输入引入噪声:0.63nV/√Hz、0.7nV/√Hz 以及 0.9nV/√Hz
- 可编程有源终端
- 压控衰减器 (VCAT):40dB
- 可编程增益放大器 (PGA):24dB 和 30dB
- 总信号链增益:54dB(最大值)
- 三阶线性相位 LPF: 10MHz、15MHz、20MHz、30MHz、35MHz 以及 50MHz
- 10MHz、15MHz、20MHz、30MHz、35MHz 以及 50MHz
- 模数转换器 (ADC): 14 位 ADC:65MSPS 时 75dBFS SNR 12 位 ADC:80MSPS 时 72dBFS SNR
- 14 位 ADC:65MSPS 时 75dBFS SNR
- 12 位 ADC:80MSPS 时 72dBFS SNR
- 低压差分信令 (LVDS) 接口最大速度达 1Gbps
- 噪声和功率优化(全通道): 0.75nV/√Hz、65MSPS 时每通道 140mW 1.1nV/√Hz、40MSPS 时每通道 91.5mW CW 模式下每通道 80mW
- 0.75nV/√Hz、65MSPS 时每通道 140mW
- 1.1nV/√Hz、40MSPS 时每通道 91.5mW
- CW 模式下每通道 80mW
- 出色的器件间增益匹配: ±0.5dB(典型值)和 ±1.1dB(最大值)
- ±0.5dB(典型值)和 ±1.1dB(最大值)
- 低谐波失真
- 快速且持续的过载恢复
- CWD 无源混频器: 低近端相位噪声:在偏离 2.5MHz 载波信号 1KHz 时为 –156dBc/Hz 相位分辨率:λ/16 支持 16X、8X、4X 和 1X CW 时钟 CWD 高通滤波器可抑制低于 1kHz 的干扰低频信号
- 低近端相位噪声:在偏离 2.5MHz 载波信号 1KHz 时为 –156dBc/Hz
- 相位分辨率:λ/16
- 支持 16X、8X、4X 和 1X CW 时钟
- CWD 高通滤波器可抑制低于 1kHz 的干扰低频信号
- 数字 特性: ADC 之后的数字 I/Q 解调器:分数抽取滤波器 M = 1 至 63(递增步长为 0.25X) 数据吞吐量在抽取后降低 带有 32 种预设配置文件的片上随机存取存储器 (RAM)
- ADC 之后的数字 I/Q 解调器:分数抽取滤波器 M = 1 至 63(递增步长为 0.25X) 数据吞吐量在抽取后降低 带有 32 种预设配置文件的片上随机存取存储器 (RAM)
- 分数抽取滤波器 M = 1 至 63(递增步长为 0.25X)
- 数据吞吐量在抽取后降低
- 带有 32 种预设配置文件的片上随机存取存储器 (RAM)
- 5Gbps JESD 接口: JESD204B 子类 0、1 和 2 每条 JESD 信道包含 2、4 或 8 条通道
- JESD204B 子类 0、1 和 2
- 每条 JESD 信道包含 2、4 或 8 条通道
- 小型封装:15mm × 15mm NFBGA-289
- 医疗超声波成像
- 无损检测设备
- 声纳成像设备
产品概述
AFE58JD18 是一套高度集成的模拟前端 (AFE) 解决方案,专用于需要高性能和小尺寸的超声波系统。如需完整数据表或其他设计资源,请点击:请求获取 AFE58JD18AFE58JD18 共有 16 通道,每通道有一个压控放大器 (VCA),一个同步采样 14 位和 12 位模数转换器 (ADC) 以及一个连续波 (CW) 混频器。每个 VAC 包含一个低噪声放大器 (LNA)、一个电压控制器衰减器 (VCAT)、一个可编程增益放大器 (PGA) 和一个低通滤波器 (LPF)。LNA 增益可编程,并且支持 250mVPP 至 1VPP 输入信号和可编程有源终端。超低噪声 VCAT 提供 40dB 衰减控制范围并且可改善整体低增益 SNR,这由于有谐波和近场成像。PGA 提供 24dB 和 30dB 增益选项。在 ADC 前,可配置 10MHz、15MHz、20MHz、30MHz、35 MHz 或 50MHz 低通滤波器 (LPF) 来支持不同频率的 各种 超声波应用。 AFE58JD18 还集成了一个低功耗无源混频器和一个低噪声混合放大器,用以构成片载 CWD 波束形成器。可将 16 个可选相位延迟应用于每个模拟输入信号。此外,器件采用独特的三阶和五阶谐波抑制滤波器来增强 CW 灵敏度。高性能 14 位 ADC 可实现 75dBFS SNR。该 ADC 可确保在低信号链增益时仍具有出色的 SNR。该器件的最高运行速度为 65MSPS 和 80MSPS,分别提供 14 位和 12 位输出。ADC 低压差分信令 (LVDS) 输出可实现灵活的系统集成,非常适用于微型系统。AFE58JD18 还包括一个可选的数字解调器和 JESD204B 数据打包模块,位于 12 位或 14 位 ADC 之后。带有可编程分数抽取滤波器的数字同相和正交 (I/Q) 解调器提高了运算量较大的算法在低功耗状态下的运算速度。JESD204B 接口的速率高达 5Gbps,进一步降低了多通道系统中电路板布线的难度。AFE58JD18 还允许选择多种功率和噪声组合,从而优化系统性能。因此,AFE58JD18 对于高端系统及便携式系统都是非常理想的超声波 AFE 解决方案。 AFE58JD18 采用 15mm × 15mm NFBGA-289 封装(ZBV 封装,S-PBGA-N289),额定工作温度范围为 –40°C 至 85°C。该器件的引脚分配与 AFE5816 系列器件的引脚分配类似。

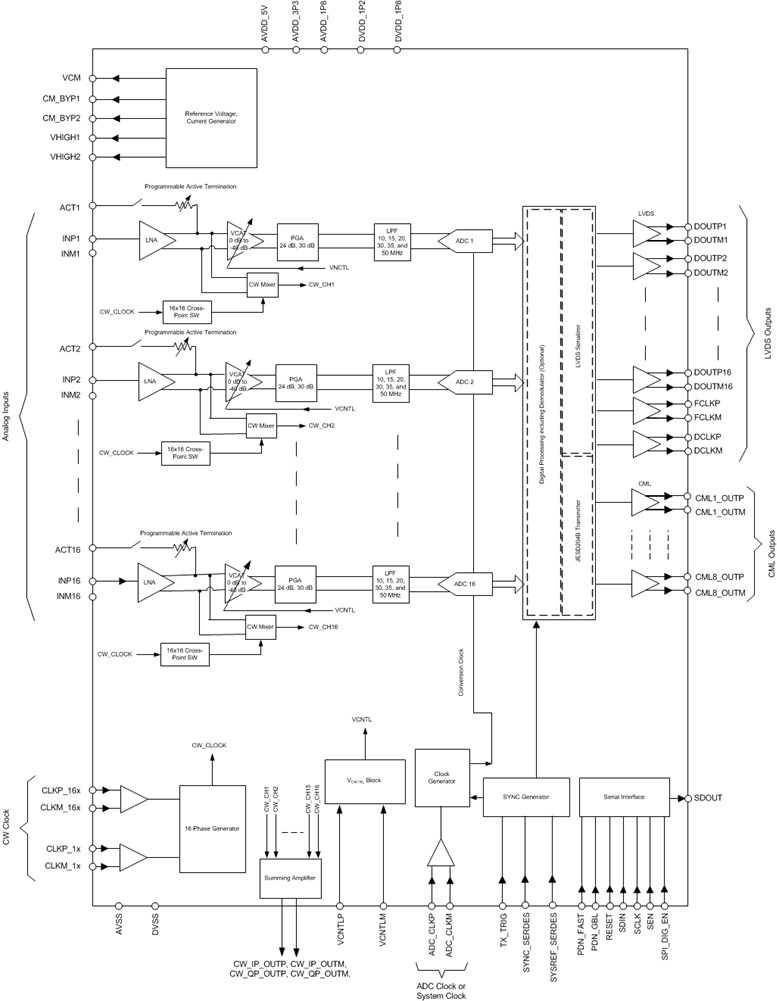

AFE58JD18ZBV 电路图

AFE58JD18ZBV 电路图
