AFE5816ZAV

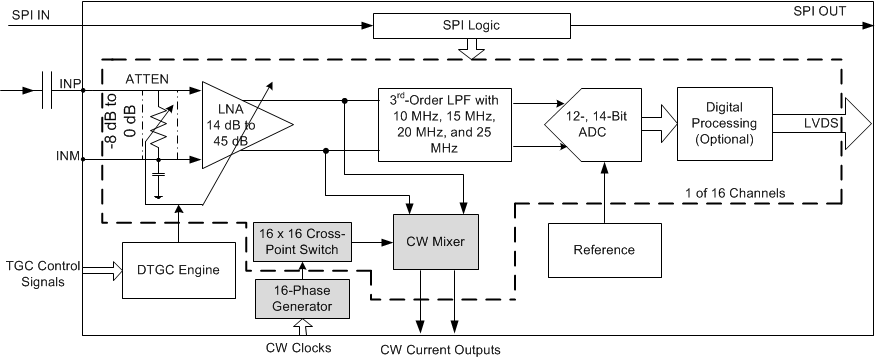

AFE5816 是一套高度集成的模拟前端 (AFE) 解决方案，专用于需要高性能、低功耗和小尺寸的超声波系统。AFE5816 是一款集成模拟前端 (AFE)，针对医疗超声波应用进行了优化。AFE5816 是一款多芯片模块 (MCM) 器件，包含两个芯片：VCA 和 ADC_CONV。每个芯片均有 16 条通道。VCA 芯片中的每条通道均可配置为两种模式：时间增益补偿 (TGC) 模式和连续波 (CW) 模式。在 TGC 模式下，每个通道均包含一个输入衰减器 (ATTEN)、一个带有可变增益的低噪声放大器 (LNA) 和一个三阶低通滤波器 (LPF)。衰减器支持的衰减范围为 0dB 至 8dB，LNA 支持的增益范围为 14dB 至 45dB。LPF 的截止频率可配置为 10MHz、15MHz、20MHz 或 25MHz，以便支持频率不同的各类超声波应用。在 CW 模式下，每条通道包含一个增益固定为 18dB 的 LNA 以及一个具有 16 种可选相位延迟的低功耗无源混频器。可以对每个模拟输入信号施加不同的相位延迟，从而执行片上波束形成操作。CW 混频器中的谐波滤波器可以抑制三阶和五阶谐波，从而增强 CW 多普勒测量的灵敏度。CW 模式支持三种时钟模式：16X、8X 和 4X。ADC_CONV 芯片的每条通道都具有一个高性能模数转换器 (ADC)，该转换器的分辨率可编程为 14 位或 12 位。该 ADC 在 14 位和 12 位模式下分别可实现 75dBFS 和 72dBFS 的信噪比 (SNR)。该 ADC 在低通道增益时仍具有出色的 SNR。该器件的最高运行速度为 65MSPS 和 80MSPS，分别提供 14 位和 12 位输出。ADC 设计为根据采样率调整其功耗。ADC 的输出接口为低压差分信令 (LVDS) 接口，可轻松与低成本现场可编程门阵列 (FPGA) 连接。AFE5816 还允许选择多种功率和噪声组合，从而优化系统性能。因此，对于具有严格的电池寿命要求的系统而言，这些器件是非常合适的超声波 AFE 解决方案。AFE5816 采用 15mm × 15mm NFBGA-289 封装（ZAV 封装，S-PBGA-N289），额定工作温度范围为 –40°C 至 +85°C。该器件还与 AFE5818 系列器件引脚兼容。
