AFE5401TRGCTQ1

Texas Instruments 模拟前端（AFE）

更新日期：2024-04-01

AFE5401TRGCTQ1

Texas Instruments 模拟前端（AFE）

产品简介：用于汽车雷达的四通道集成模拟前端

查看详情

AFE5401TRGCTQ1 供应商

公司
型号
品牌
封装/批号
数量
地区
日期
说明
询价

上海三崧电子有限公司 保2千
AFE5401TRGCTQ1
TI
原厂原装
22+
3288
上海市
-
一级代理原装

AFE5401TRGCTQ1 中文资料属性参数

现有数量：750现货250Factory
价格：1 : ￥271.41000剪切带（CT）250 : ￥210.93888卷带（TR）
系列：Automotive, AEC-Q100
包装：卷带（TR）剪切带（CT）Digi-Reel? 得捷定制卷带
产品状态：在售
位数：12
通道数：4
功率 (W)：64 mW
电压 - 供电，模拟：1.8V，3.3V
电压 - 供电，数字：-
安装类型：表面贴装型
封装/外壳：64-VFQFN 裸露焊盘
供应商器件封装：64-VQFN（9x9）

产品特性

符合汽车应用标准
具有符合 AEC-Q100 的下列结果：器件温度 1 级：-40°C 至 125°C 的环境运行温度范围器件人体模型 (HBM) 静电放电 (ESD) 分类等级 2器件组件充电模式 (CDM) ESD 分类等级 C4B
器件温度 1 级：-40°C 至 125°C 的环境运行温度范围
器件人体模型 (HBM) 静电放电 (ESD) 分类等级 2
器件组件充电模式 (CDM) ESD 分类等级 C4B
集成模拟前端包括：四路 LNA、均衡器、PGA、抗混叠滤波器和 ADC
四路 LNA、均衡器、PGA、抗混叠滤波器和 ADC
30dB PGA 增益时的输入相关噪声：对于 15dB LNA 增益为 2.9nV/√HzHIGH_POW_LNA 模式下，对于 18dB LNA 增益为 2.0nV/√Hz
对于 15dB LNA 增益为 2.9nV/√Hz
HIGH_POW_LNA 模式下，对于 18dB LNA 增益为 2.0nV/√Hz
通道上的同时采样
可编程 LNA 增益： 12dB，15dB，16.5dB 和 18dB
可编程均衡器模式
内置诊断模式
温度传感器
可编程增益放大器 (PGA)：0dB 至 30dB（步长 3dB）
0dB 至 30dB（步长 3dB）
可编程、三阶、抗混叠滤波器： 7MHz，8MHz，10.5MHz 和 12MHz
7MHz，8MHz，10.5MHz 和 12MHz
模数转换器 (ADC)：四通道，每通道 12 位，25 每秒百万次采样 (MSPS)无需为基准提供外部去耦合
四通道，每通道 12 位，25 每秒百万次采样 (MSPS)
无需为基准提供外部去耦合
并行 CMOS 输出
每通道速率为 25MSPS 时，每通道总内核功率为 64mW
电源：1.8V 和 3.3V
封装：9mm x 9mm 超薄四方扁平无引线 (VQFN)-64

产品概述

AFE5401-Q1 是一款模拟前端 (AFE)，主要面向注重集成度的应用。此器件包括四个通道，其中每个通道由一个低噪声放大器 (LNA)，一个可编程均衡器 (EQ)，一个可编程增益放大器 (PGA)，和一个抗混叠滤波器，以及后面的高速，12 位模数转换器 (ADC) 组成，每通道速度 25MSPS。四个差分输入对中的每一个由 LNA 放大，之后是一个可调增益范围在 0dB 至 30dB 之间的 PGA。对于每条通道，在 PGA 和 ADC 之间还集成了一个抗混叠、低通滤波器 (LPF)。每个 LNA，PGA 和抗混叠滤波器输出为差分输出（被限制在 2VPP）。抗混叠滤波器驱动片上，12 位，25MSPS ADC。四个 ADC 输出在一条 12 位，并行，CMOS 输出总线上复用。此器件采用 9mm x 9mm VQFN-64 封装，并且在 -40°C 至 +105°C 的温度范围内额定运行。要获得更多信息，请与 AFE5401_info@list.ti.com 联系。

查看全部

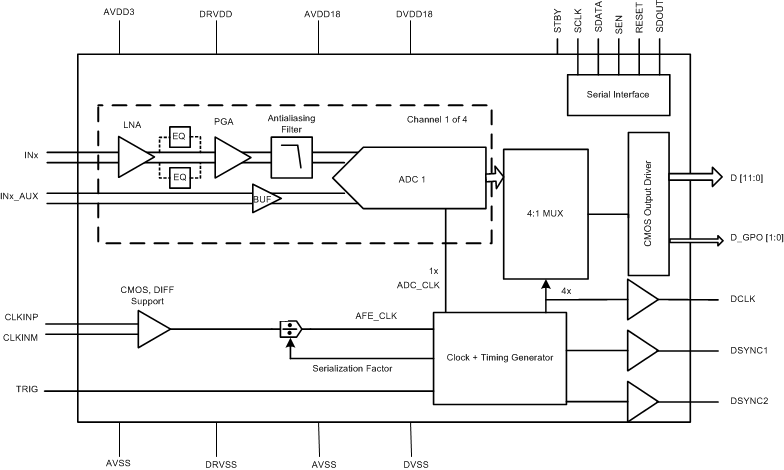

AFE5401TRGCTQ1 电路图
