AFE44I30YZT

Texas Instruments 模拟前端（AFE）

更新日期：2024-04-01

AFE44I30YZT

Texas Instruments 模拟前端（AFE）

产品简介：用于可穿戴设备光学生物传感、具有 FIFO 和 I2C 的超低功耗集成模拟前端 (AFE)

查看详情

AFE44I30YZT 供应商

公司
型号
品牌
封装/批号
数量
地区
日期
说明
询价

上海三崧电子有限公司 保2千
AFE44I30YZT
TI
原厂原装
22+
3288
上海市
-
一级代理原装

AFE44I30YZT 中文资料属性参数

现有数量：535现货8,750Factory
价格：1 : ￥67.89000剪切带（CT）250 : ￥48.50552卷带（TR）
系列：-
包装：卷带（TR）剪切带（CT）Digi-Reel? 得捷定制卷带
产品状态：在售
位数：-
通道数：4
功率 (W)：-
电压 - 供电，模拟：-
电压 - 供电，数字：-
安装类型：表面贴装型
封装/外壳：30-XFBGA，DSBGA
供应商器件封装：30-DSBGA

产品特性

支持多达 24 个相位的信号采集
在每个相位内均可实现灵活的 6 个 LED、4 个 PD 分配
从不同的传感器以不同的数据速率同时采集信号
精确、连续的心率监测：在 16µA PD 电流下系统 SNR 高达 108dB 以低电流在可穿戴设备上持续运行，其典型值为：LED 为 15µA，接收器为 20µA
在 16µA PD 电流下系统 SNR 高达 108dB
以低电流在可穿戴设备上持续运行，其典型值为：LED 为 15µA，接收器为 20µA
发送器：支持共阳极 LED 配置8 位可编程 LED 电流，可调范围为 25mA 至 250mA可点亮两个并联 LED 且具有独立的每相位电流控制功能的模式每相位可编程 LED 导通时间同时支持 6 个 LED，适用于 SpO2、HRM 或多波长 HRM
支持共阳极 LED 配置
8 位可编程 LED 电流，可调范围为 25mA 至 250mA
可点亮两个并联 LED 且具有独立的每相位电流控制功能的模式
每相位可编程 LED 导通时间
同时支持 6 个 LED，适用于 SpO2、HRM 或多波长 HRM
接收器：支持 4 路时分多路复用光电二极管输入2 个并行接收器（两组 TIA/滤波器）每个 TIA 输入端具有单独的环境失调电压消减 DAC，具有 8 位的每相位控制功能和高达 255µA 的可调范围每个 TIA 输入端具有单独的 LED 失调电压消减 DAC，具有 5 位的每相位控制功能和 15.5µA 的范围接近 100dB 的环境抑制，频率高达 10Hz具有可编程带宽的噪声滤波功能跨阻增益：3.7kΩ 至 1MΩ
支持 4 路时分多路复用光电二极管输入
2 个并行接收器（两组 TIA/滤波器）
每个 TIA 输入端具有单独的环境失调电压消减 DAC，具有 8 位的每相位控制功能和高达 255µA 的可调范围
每个 TIA 输入端具有单独的 LED 失调电压消减 DAC，具有 5 位的每相位控制功能和 15.5µA 的范围
接近 100dB 的环境抑制，频率高达 10Hz
具有可编程带宽的噪声滤波功能
跨阻增益：3.7kΩ 至 1MΩ
支持外部时钟和内部振荡器模式
可选择以与系统主时钟同步的方式获取数据
自动环境、LED 直流消除
采样深度为 128 的 FIFO
I2C 接口
2.6mm × 2.1mm DSBGA 封装，0.4mm 间距
电源：Rx：1.7V-1.9V（LDO 旁路）；1.9V-3.6V（LDO 启用），Tx：3V-5.5V，IO：1.7-3.6V

产品概述

AFE44I30 是一款模拟前端，适用于光学生物传感应用，例如心率监测 (HRM) 和周围毛细血管氧饱和度 (SpO2) 测量。该器件支持多达六个可切换发光二极管 (LED) 和四个光电二极管。可以定义多达 24 个信号相位，并且能够以同步方式从每个相位获取信号。光电二极管的电流通过跨阻放大器 (TIA) 转换为电压，并使用模数转换器 (ADC) 进行数字化。ADC 代码可存储在 128 样本的先入先出 (FIFO) 块中。可以使用 I2C 接口对 FIFO 进行读取。这款 AFE 还配有带 8 位电流控制的全集成 LED 驱动器。该器件具有宽动态范围的发送和接收电路，有助于感测超小信号电平。

查看全部

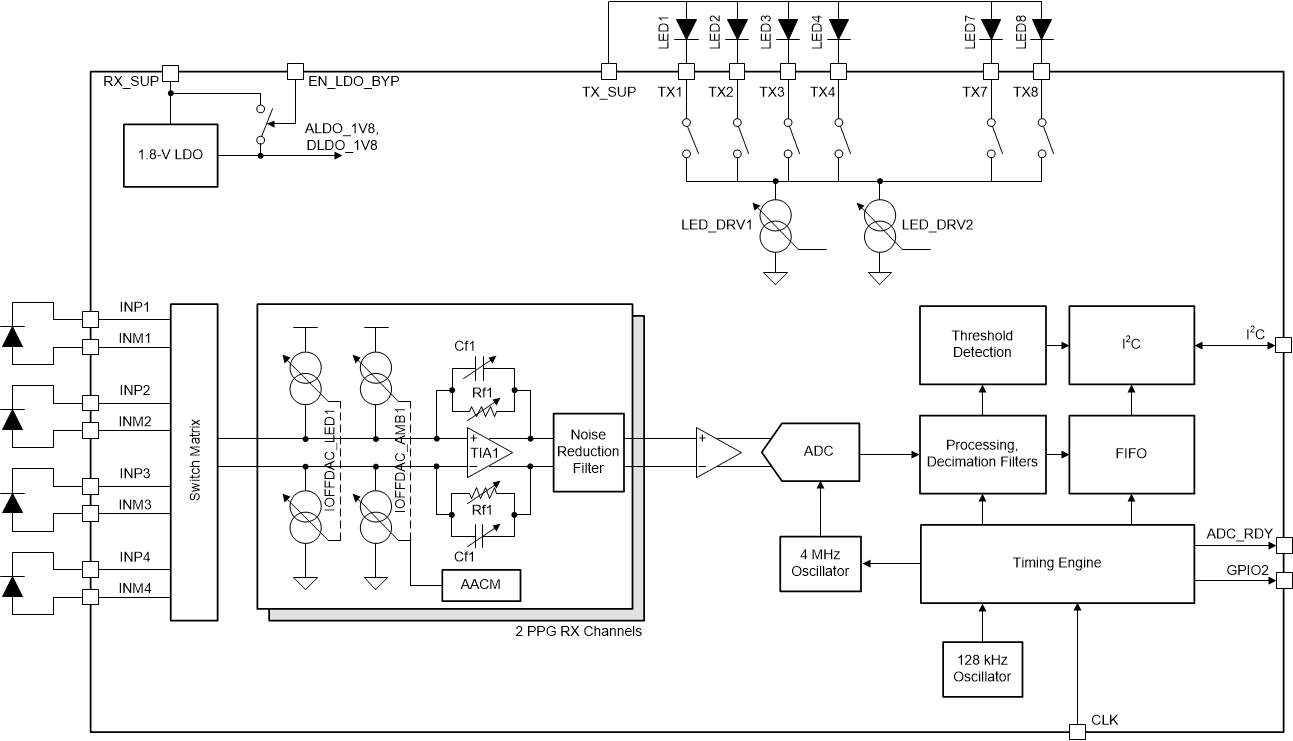

AFE44I30YZT 电路图
