更新日期：2024-04-01
产品简介：适用于脉动式血氧计的集成模拟前端 (AFE)
查看详情AFE4490RHAT 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
-
TI(德州仪器)
-
VQFN-40(6x6)
2022+ -
12000
-
上海市
-
-
-
原装可开发票
-
TI
-
QFN
新批号 -
789000
-
上海市
-
-
-
原厂发货进口原装微信同步QQ893727827
AFE4490RHAT 中文资料属性参数
- 现有数量：2,261现货6,000Factory
- 价格：1 : ￥154.15000剪切带（CT）250 : ￥113.79680卷带（TR）
- 系列：-
- 包装：卷带（TR）剪切带（CT）Digi-Reel? 得捷定制卷带
- 产品状态：在售
- 位数：22
- 通道数：1
- 功率 (W)：-
- 电压 - 供电，模拟：2V ~ 3.6V
- 电压 - 供电，数字：2V ~ 3.6V
- 安装类型：表面贴装型
- 封装/外壳：40-VFQFN 裸露焊盘
- 供应商器件封装：40-VQFN（6x6）
产品特性
- 完全集成模拟前端，用于脉冲血氧仪应用： 灵活的脉冲排序和 定时控制
- 灵活的脉冲排序和 定时控制
- 发送： 集成发光二极管 (LED) 驱动器（H 桥、推挽） 整个范围内 110dB 动态范围（在低 LED 电流时实现低噪声） LED 电流：50mA，75mA，100mA，150mA 和 200mA 的可编程范围， 每个均具有 8 位电流分辨率 低功耗：100µA + 平均 LED 电流 LED 接通时间可编程性从 （50µs + 建立时间）到 4ms 独立的 LED2，LED1 电流基准
- 集成发光二极管 (LED) 驱动器（H 桥、推挽）
- 整个范围内 110dB 动态范围（在低 LED 电流时实现低噪声）
- LED 电流：50mA，75mA，100mA，150mA 和 200mA 的可编程范围， 每个均具有 8 位电流分辨率
- 50mA，75mA，100mA，150mA 和 200mA 的可编程范围， 每个均具有 8 位电流分辨率
- 低功耗：100µA + 平均 LED 电流
- 100µA + 平均 LED 电流
- LED 接通时间可编程性从 （50µs + 建立时间）到 4ms
- 独立的 LED2，LED1 电流基准
- 具有高动态范围的接收通道： 输入相关噪声：50 pARMS（5µA PD 电流时测得） 13.5 无噪声位（5µA PD 电流时测得） 具有 1µA 至 10µA 可选环境电流的模拟环境消除机制 3.0V 电源供电时，低功耗：< 2.3mW Rx 采样时间：50µs 至 4ms 具有 7 个单独 LED2 和 LED1 可编程反馈 R 和 C 设置的 I-V 放大器 集成数字环境估算和删减
- 输入相关噪声：50 pARMS（5µA PD 电流时测得）
- 13.5 无噪声位（5µA PD 电流时测得）
- 具有 1µA 至 10µA 可选环境电流的模拟环境消除机制
- 3.0V 电源供电时，低功耗：< 2.3mW
- Rx 采样时间：50µs 至 4ms
- 具有 7 个单独 LED2 和 LED1 可编程反馈 R 和 C 设置的 I-V 放大器
- 集成数字环境估算和删减
- 集成式故障诊断：光电二极管和 LED 开路与 短路检测 线缆接通或断开检测
- 光电二极管和 LED 开路与 短路检测
- 线缆接通或断开检测
- 电源：Rx = 2.0V 至 3.6V Tx = 3.0V 或 5.25V
- Rx = 2.0V 至 3.6V
- Tx = 3.0V 或 5.25V
- 封装：紧凑型超薄四方扁平无引线 (VQFN)-40 (6mm x 6mm)
- 额定温度范围：-40°C 至 85°C
- 医疗脉冲血氧仪应用
- 工业光测量应用
产品概述
AFE4490 是一款非常适合于脉冲血氧仪应用的全集成模拟前端 (AFE)。 此器件包含一个具有 22 位模数转换器 (ADC) 的低噪声接收器通道，一个 LED 传输部件和针对传感器以及 LED 故障检测的诊断功能。 此器件是一款可配置定时控制器。 这个灵活性使得用户能够完全控制器件定时特性。 为了简化计时要求并为器件提供一个低抖动时钟，还集成了一个由外部晶振供频的振荡器。 此器件使用一个 SPI 接口与外部微控制器或主机处理器通信。此器件是一个单体、紧凑型 VQFN-40 封装 (6mm x 6mm) 内的完整 AFE 解决方案，其额定工作温度范围为 -40°C 至 85°C。

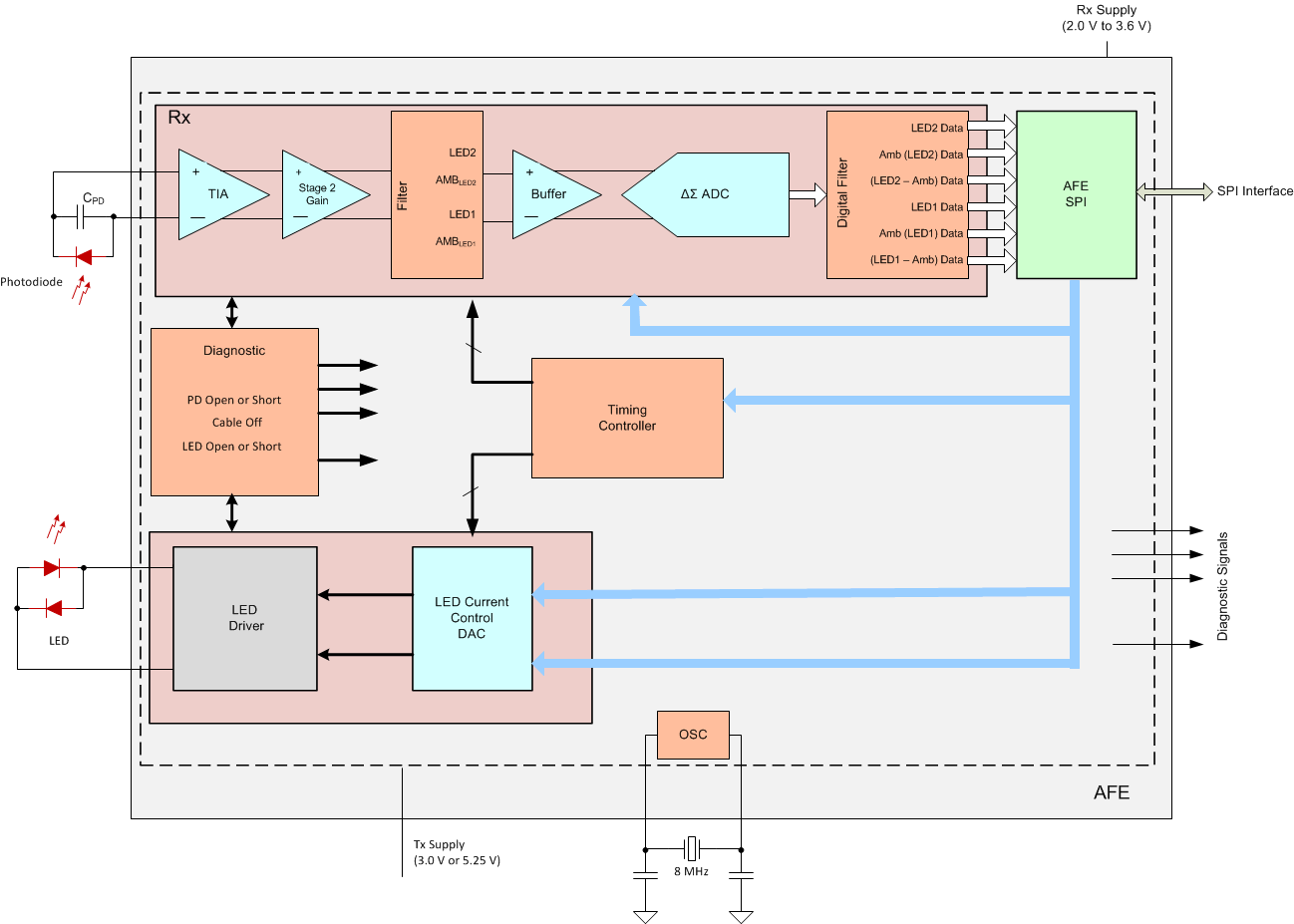

AFE4490RHAT 电路图
AFE4490RHAT 电路图
