AFE4420YZT

Texas Instruments 模拟前端（AFE）

更新日期：2024-04-01

AFE4420YZT

Texas Instruments 模拟前端（AFE）

产品简介：具有 FIFO 功能且适用于多传感器可穿戴光学心率监测的超小型集成式 AFE

查看详情

AFE4420YZT 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

AFE4420YZT 中文资料属性参数

  • 现有数量：485现货10,000Factory
  • 价格：1 : ￥71.23000剪切带（CT）250 : ￥50.86316卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）Digi-Reel? 得捷定制卷带
  • 产品状态：在售
  • 位数：24
  • 通道数：4
  • 功率 (W)：-
  • 电压 - 供电，模拟：-
  • 电压 - 供电，数字：-
  • 安装类型：表面贴装型
  • 封装/外壳：30-XFBGA，DSBGA
  • 供应商器件封装：30-DSBGA

产品特性

  • 支持多达 16 个相位的信号采集
  • 在每个相位内均可实现灵活的 LED 和 PD 分配
  • 精确、连续的心率监测： 高达 100dB 的动态范围 以低电流在可穿戴设备上持续运行，其典型值为： LED 为 15µA，接收器为 20µA
  • 高达 100dB 的动态范围
  • 以低电流在可穿戴设备上持续运行，其典型值为： LED 为 15µA，接收器为 20µA
  • LED 为 15µA，接收器为 20µA
  • 发送器： 支持共阳极 LED 配置8 位可编程 LED 电流，可调范围为 50mA 至 200mA并行点亮两个 LED 的模式可编程 LED 导通时间同时支持 4 个 LED，适用于优化型 SpO2、HRM 或多波长 HRM 可编程控制信号，使用外部 SPDT 开关可运行多达 8 个 LED
  • 支持共阳极 LED 配置
  • 8 位可编程 LED 电流，可调范围为 50mA 至 200mA
  • 并行点亮两个 LED 的模式
  • 可编程 LED 导通时间
  • 同时支持 4 个 LED，适用于优化型 SpO2、HRM 或多波长 HRM
  • 可编程控制信号，使用外部 SPDT 开关可运行多达 8 个 LED
  • 接收器： 支持 4 路时分多路复用光电二极管输入TIA 输入端的独立直流失调消减 DAC，用于每个 LED 和环境光相位，具有 7 位控制功能且范围高达 ±254µA跨阻增益：10kΩ 至 2MΩ ADC 输出端的数字环境消减，可抑制环境噪声具有可编程带宽的噪声滤波器
  • 支持 4 路时分多路复用光电二极管输入
  • TIA 输入端的独立直流失调消减 DAC，用于每个 LED 和环境光相位，具有 7 位控制功能且范围高达 ±254µA
  • 跨阻增益：10kΩ 至 2MΩ
  • ADC 输出端的数字环境消减，可抑制环境噪声
  • 具有可编程带宽的噪声滤波器
  • 支持外部时钟和内部振荡器模式
  • 自动环境消除模式 (AACM)，可增大接收器的动态范围
  • 具有灵活中断生成功能的两个可编程 GPIO 引脚
  • 采样深度为 128 的 FIFO
  • I2C、SPI 接口：可通过引脚进行选择
  • 工作温度范围：–40°C 至 +85°C
  • 2.6mm × 2.1mm DSBGA 封装，0.4mm 间距
  • 电源： Rx： 1.7V 至 1.9V（LDO 旁路）1.9V 至 3.6V（LDO 已启用） Tx：3V 至 5.5VIO：1.7V 至 RX_SUP
  • Rx： 1.7V 至 1.9V（LDO 旁路）1.9V 至 3.6V（LDO 已启用）
  • 1.7V 至 1.9V（LDO 旁路）
  • 1.9V 至 3.6V（LDO 已启用）
  • Tx：3V 至 5.5V
  • IO：1.7V 至 RX_SUP

产品概述

AFE4420 是一款面向光学生物传感 应用的模拟前端 (AFE)，例如心率监测 (HRM) 和血氧饱和度 (SpO2) 测量。该器件支持多达四个可切换发光二极管 (LED) 和四个光电二极管。可以定义多达 16 个信号相位，并且可以以同步方式从每个相位获取信号，并将其存储在 128 样本的先入先出 (FIFO) 块中。FIFO 可通过 I2C 或 SPI 接口读取。这款 AFE 还配有具有 8 位电流控制功能的全集成 LED 驱动器。该器件具有宽动态范围的发送和接收电路，有助于检测超小信号电平。
查看全部

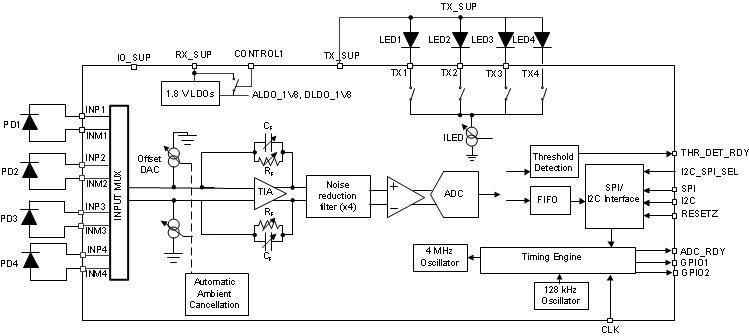

AFE4420YZT 电路图
