AFE4410YZT

Texas Instruments 模拟前端（AFE）

更新日期：2024-04-01

AFE4410YZT

Texas Instruments 模拟前端（AFE）

产品简介：适用于可穿戴设备光学心率监测和生物传感且具有 FIFO 的低功耗集成式 AFE

查看详情

AFE4410YZT 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

AFE4410YZT 中文资料属性参数

  • 现有数量：155现货2,000Factory
  • 价格：1 : ￥50.08000剪切带（CT）250 : ￥35.78728卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）Digi-Reel? 得捷定制卷带
  • 产品状态：在售
  • 位数：24
  • 通道数：3
  • 功率 (W)：-
  • 电压 - 供电，模拟：-
  • 电压 - 供电，数字：-
  • 安装类型：表面贴装型
  • 封装/外壳：30-XFBGA，DSBGA
  • 供应商器件封装：30-DSBGA

产品特性

  • 精确、连续的心率监测： 高达 100dB 的动态范围可实现精确心率监测用于在可穿戴设备上持续运行的低电流，其典型值为： 对于 LED 为 30µA，对于接收器为 25µA
  • 高达 100dB 的动态范围可实现精确心率监测
  • 用于在可穿戴设备上持续运行的低电流，其典型值为： 对于 LED 为 30µA，对于接收器为 25µA
  • 对于 LED 为 30µA，对于接收器为 25µA
  • 发送器： 4 个采用共阳极配置的 LED高达 200mA 的 8 位可编程 LED 电流支持同时点亮两个 LED 的模式可编程 LED 导通时间同时支持 3 个 LED，适用于优化型 SpO2 测量、HRM 或多波长 HRM平均电流为 30µA，可满足典型的心率监测情形： 20mA 设置、60µs 脉冲持续时间、25Hz 采样率
  • 4 个采用共阳极配置的 LED
  • 高达 200mA 的 8 位可编程 LED 电流
  • 支持同时点亮两个 LED 的模式
  • 可编程 LED 导通时间
  • 同时支持 3 个 LED，适用于优化型 SpO2 测量、HRM 或多波长 HRM
  • 平均电流为 30µA，可满足典型的心率监测情形： 20mA 设置、60µs 脉冲持续时间、25Hz 采样率
  • 20mA 设置、60µs 脉冲持续时间、25Hz 采样率
  • 接收器： 支持 3 路时分多路复用 PD 输入以 24 位二进制补码格式表示 PD 的电流输入TIA 输入端的独立直流失调消减 DAC（范围高达 ±127µA），用于每个 LED 和环境光相位ADC 输出端的数字环境减法跨阻增益：10kΩ 至 2MΩ具有带宽可配的噪声滤波器接收器在约 1µA/Hz 的采样率（例如 25µA/25Hz）下运行硬件断电模式：约 0µA 电流
  • 支持 3 路时分多路复用 PD 输入
  • 以 24 位二进制补码格式表示 PD 的电流输入
  • TIA 输入端的独立直流失调消减 DAC（范围高达 ±127µA），用于每个 LED 和环境光相位
  • ADC 输出端的数字环境减法
  • 跨阻增益：10kΩ 至 2MΩ
  • 具有带宽可配的噪声滤波器
  • 接收器在约 1µA/Hz 的采样率（例如 25µA/25Hz）下运行
  • 硬件断电模式：约 0µA 电流
  • 灵活的脉冲排序和时序控制
  • 通过外部时钟或者内部振荡器作为参考时钟
  • 采样深度为 128 的 FIFO： 可针对各阶段编程设定分区
  • 可针对各阶段编程设定分区
  • 可通过引脚来选择 I2C、SPI 接口
  • 工作温度范围：-20°C 至 +70°C
  • 2.6mm × 2.1mm、0.4mm 间距 DSBGA 封装
  • 电源： Tx：3V 至 5.25V Rx：1.8V 至 1.9V（LDO 旁路），2.0V 至 3.6V（LDO 使能）IO：1.7V 至 Rx_SUP
  • Tx：3V 至 5.25V
  • Rx：1.8V 至 1.9V（LDO 旁路），2.0V 至 3.6V（LDO 使能）
  • IO：1.7V 至 Rx_SUP

产品概述

AFE4410 是一款模拟前端，适用于光学生物传感 应用，比如心率监测 (HRM)。该器件最多支持四个可切换发光二极管 (LED) 和三个光电二极管 (PD)。光电二极管的电流通过跨阻放大器 (TIA) 转换为电压，并由模数转换器 (ADC) 进行数字化处理。ADC 编码可存储到深度可编程的 128 采样先入先出块 (FIFO) 中。您可以使用 I2C 接口或串行外设接口 (SPI) 读取 FIFO。该 AFE 还带有 8 位电流控制的完全集成式 LED 驱动器。该器件具有高动态范围的收发电路，可提供高达 100dB 的动态范围，从而精确地感应心率。该 AFE 通过以超低功耗 (ULP) 模式（通过使用 ENABLE_ULP 寄存器位进行设置）运行来实现极低的电流电平。
查看全部

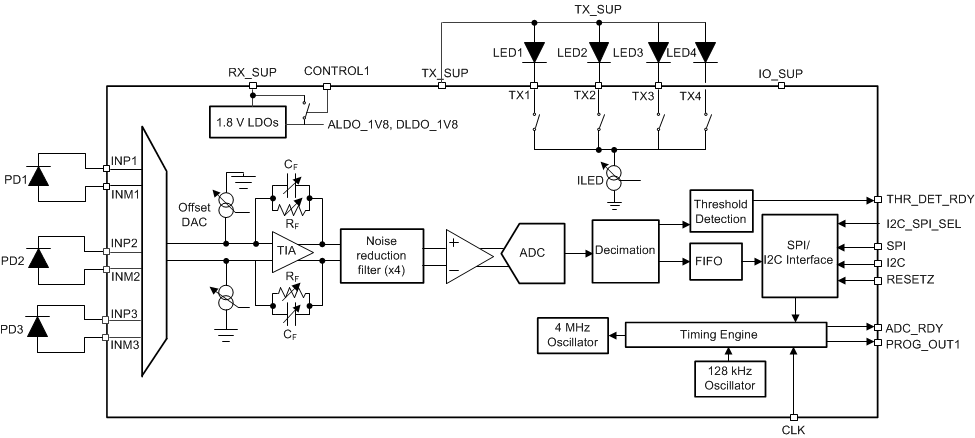

AFE4410YZT 电路图

AFE4410YZT 电路图

AFE4410YZT 电路图
