AFE032IRGZR

Texas Instruments 模拟前端（AFE）

更新日期：2024-04-01 00:04:00

AFE032IRGZR

Texas Instruments 模拟前端（AFE）

产品简介：适用于驱动低阻抗线路的低成本集成电力线通信 (PLC) 模拟前端

查看详情

AFE032IRGZR 供应商

公司
型号
品牌
封装/批号
数量
地区
日期
说明
询价

上海三崧电子有限公司
AFE032IRGZR
TI
VQFN-48
20+
1250
上海市
-
原厂原装上海仓现货

AFE032IRGZR 中文资料属性参数

现有数量：0现货查看交期
价格：2,500 : ￥40.40140卷带（TR）
系列：-
包装：卷带（TR）
产品状态：在售
位数：12
通道数：1
功率 (W)：-
电压 - 供电，模拟：7V ~ 24V
电压 - 供电，数字：-
安装类型：表面贴装型
封装/外壳：48-VFQFN 裸露焊盘
供应商器件封装：48-VQFN（7x7）

产品特性

支持： CENELEC A，B，C，D 频带 ARIB STD-T84，FCC FSK，SFSK 和 NB-OFDM
CENELEC A，B，C，D 频带
ARIB STD-T84，FCC
FSK，SFSK 和 NB-OFDM
符合： EN50065-1，-2，-3，-7 美国联邦通信委员会 (FCC)，第 15 部分 ARIB STD-T84
EN50065-1，-2，-3，-7
美国联邦通信委员会 (FCC)，第 15 部分
ARIB STD-T84
标准： G3，PRIME，P1901.2，ITU-G.hnem
G3，PRIME，P1901.2，ITU-G.hnem
可编程 Tx 低通滤波器和 Rx 带通滤波器
具有热保护和过流保护的集成型电力线驱动器
低功耗： 50mW（接收器模式）
50mW（接收器模式）
接收敏感度：10μVRMS（典型值）
四线制 SPI 接口
3 个集成型零交叉检测器
封装方式：48 引脚四方扁平无引线 (QFN) PowerPAD
扩展温度范围： -40°C 至 +125°C
电子仪表
家庭局域网
照明
太阳能
电缆附线和电动汽车供电设备 (EVSE)

产品概述

AFE032 是一款低成本，集成型，电力线通信 (PLC)，模拟前端 (AFE) 器件，此器件能够在一个数字信号处理器 (DSP) 或者微控制器控制下实现到电力线的变压器耦合连接。这款器件非常适合于将高达 1.9A 的高电流、低阻抗线路驱动进入电抗性负载。此集成型接收器能够检测到低至 10μVRMS 的信号（G3-FCC 模式），并且能够支持宽范围增益选项以适应不同的输入信号情况。此单片集成电路在要求严格的电力线通信应用中提供高可靠性。AFE032 传输功率放大器由电压范围在 7V 至 24V 的单电源供电。在负载电流为典型值时 (IOUT = 1.5 APEAK)，一个宽输出摆幅用一个额定 15V 的电源提供 12VPP 性能。此器件在过热和短路情况下受到内部保护。此器件还提供一个可选电流限值。提供一个表示电流限制，过热限制和过压的中断输出。还提供一个关断引脚，并且可被用来将此器件快速置于最低功耗状态。为了通过串行外设接口 (SPI) 来优化功率耗散，可以启用或禁用每个功能块。 AFE032 采用耐热增强型，表面贴装，PowerPAD QFN-48 封装方式。额定工作扩展工业结温范围为 -40°C 至 +125°C。

查看全部

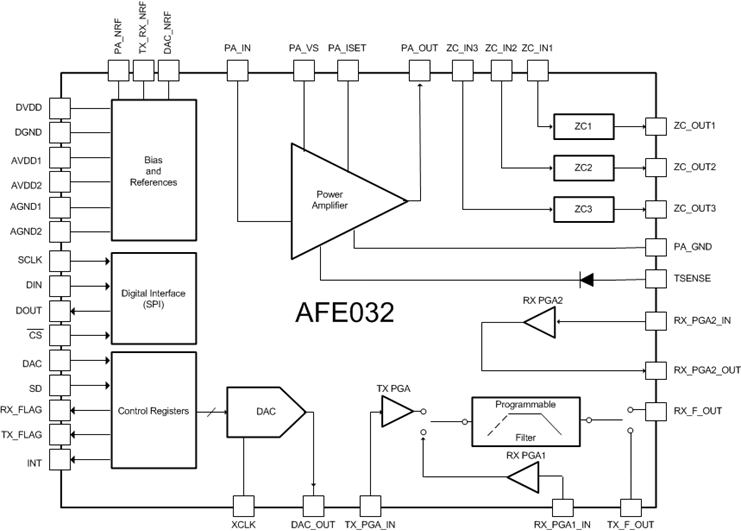

AFE032IRGZR 电路图
