ADS9234RIRHBT

Texas Instruments 模数转换器（ADC）

更新日期：2024-04-01 00:04:00

ADS9234RIRHBT

Texas Instruments 模数转换器（ADC）

产品简介：具有内部基准电压和增强型 SPI 的 14 位、3.5MSPS、双路、同步采样 SAR ADC

查看详情

ADS9234RIRHBT 供应商

公司
型号
品牌
封装/批号
数量
地区
日期
说明
询价

上海三崧电子有限公司 保2千
ADS9234RIRHBT
TI
原厂原装
22+
3288
上海市
-
一级代理原装

深圳市讯运电子有限公司
ADS9234RIRHBT
TI(德州仪器)
VQFN-32(5x5)
2022+
12000
上海市
-
原装可开发票

ADS9234RIRHBT 中文资料属性参数

现有数量：190现货
价格：1 : ￥143.26000剪切带（CT）250 : ￥105.72576卷带（TR）
系列：-
包装：卷带（TR）剪切带（CT）Digi-Reel? 得捷定制卷带
产品状态：在售
位数：14
采样率（每秒）：3.5M
输入数：2
输入类型：差分
数据接口：SPI
配置：ADC
比率 - S/H:ADC：1：1
A/D 转换器数：2
架构：SAR
参考类型：Supply
电压 - 供电，模拟：4.5V ~ 5.5V
电压 - 供电，数字：1.65V ~ 5.5V
特性：同步采样
工作温度：-40°C ~ 125°C
封装/外壳：32-VFQFN 裸露焊盘
供应商器件封装：32-VQFN（5x5）
安装类型：表面贴装型

产品特性

高分辨率、高吞吐量： ADS9224R：16 位、3MSPS、低延迟：333nsADS9234R：14 位、3.5MSPS、低延迟：285ns
ADS9224R：16 位、3MSPS、低延迟：333ns
ADS9234R：14 位、3.5MSPS、低延迟：285ns
两个单极、完全差分同步采样通道
出色的直流和交流性能： ADS9224R： 16 位 NMC DNL，±2LSB 最大 INL 94dB SNR、–109dB THD1MHz 时为 88dB SINAD ADS9234R： 14 位 NMC DNL，±1LSB 最大 INL85.6dB SNR、–106dB THD1MHz 时为 84dB SINAD
ADS9224R： 16 位 NMC DNL，±2LSB 最大 INL 94dB SNR、–109dB THD1MHz 时为 88dB SINAD
16 位 NMC DNL，±2LSB 最大 INL
94dB SNR、–109dB THD
1MHz 时为 88dB SINAD
ADS9234R： 14 位 NMC DNL，±1LSB 最大 INL85.6dB SNR、–106dB THD1MHz 时为 84dB SINAD
14 位 NMC DNL，±1LSB 最大 INL
85.6dB SNR、–106dB THD
1MHz 时为 84dB SINAD
特性集成：内部基准和基准缓冲器用于设置共模的内部 REFby2 缓冲器数据平均
内部基准和基准缓冲器
用于设置共模的内部 REFby2 缓冲器
数据平均
适用于 MCU 和 FPGA 的增强型 SPI 接口：宽读取周期，可借助 MCU 读取数据用于通过数字隔离器进行数据传输的时钟重计时器适用于 FPGA 的 DDR 模式并行字节模式，方便对接
宽读取周期，可借助 MCU 读取数据
用于通过数字隔离器进行数据传输的时钟重计时器
适用于 FPGA 的 DDR 模式
并行字节模式，方便对接
扩展温度范围：–40°C 至 +125°C

产品概述

ADS92x4R 是一款引脚兼容型高速双通道同步采样模数转换器 (ADC)，具有集成基准电压和基准电压缓冲器。该器件可由 5V 单电源供电运行，支持单极和全差分模拟输入信号，具有出色的直流和交流规格。该器件具有高达 1.5MHz 的模拟输入频率，交流性能出色，因此适合高带宽数据采集 (DAQ) 系统。该器件支持 SPI 兼容串行（增强型 SPI）和字节宽并行接口，因此易于与多种微控制器、数字信号处理器 (DSP) 和现场可编程门阵列 (FPGA) 搭配使用。此器件还支持数据平均功能，该功能可提升高噪声环境中的交流性能。该器件采用节省空间的 5mm × 5mm VQFN 封装。ADS92x4R 的额定扩展温度范围为 –40°C 至 +125°C。

查看全部

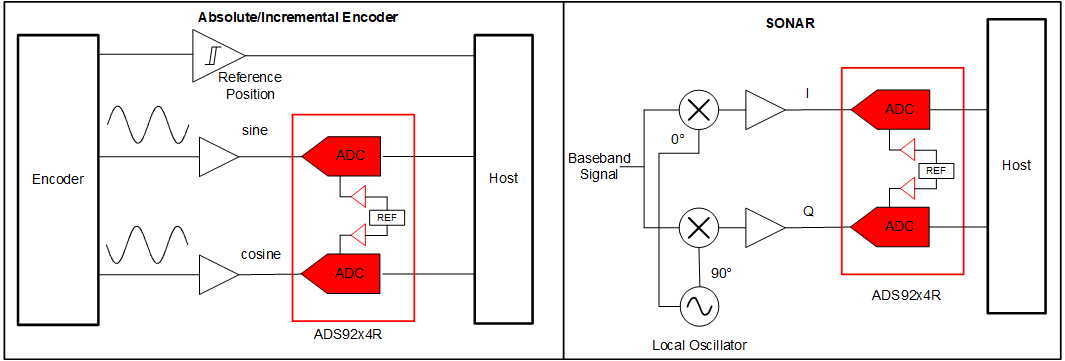

ADS9234RIRHBT 电路图
