ADS9110IRGER

Texas Instruments 模数转换器（ADC）

更新日期：2024-04-01 00:04:00

ADS9110IRGER

Texas Instruments 模数转换器（ADC）

产品简介：具有增强型串行外设接口 (SPI) 的 18 位、2MSPS、单通道 SAR ADC

查看详情

ADS9110IRGER 供应商

公司
型号
品牌
封装/批号
数量
地区
日期
说明
询价

上海三崧电子有限公司
ADS9110IRGER
TI
原厂原装
22+
3288
上海市
-
一级代理原装

深圳市讯运电子有限公司
ADS9110IRGER
TI(德州仪器)
VQFN-24(4x4)
2022+
12000
上海市
-
原装可开发票

ADS9110IRGER 中文资料属性参数

现有数量：1,959现货9,000Factory
价格：1 : ￥202.56000剪切带（CT）3,000 : ￥157.40807卷带（TR）
系列：-
包装：卷带（TR）剪切带（CT）Digi-Reel? 得捷定制卷带
产品状态：在售
位数：18
采样率（每秒）：2M
输入数：1
输入类型：差分
数据接口：SPI
配置：S/H-ADC
比率 - S/H:ADC：1：1
A/D 转换器数：1
架构：SAR
参考类型：外部
电压 - 供电，模拟：1.65V ~ 1.95V
电压 - 供电，数字：1.65V ~ 1.95V
特性：-
工作温度：-40°C ~ 85°C
封装/外壳：24-VFQFN 裸露焊盘
供应商器件封装：24-VQFN（4x4）
安装类型：表面贴装型

产品特性

采样率：2MSPS
无延迟输出
出色的直流和交流性能：积分非线性 (INL)：±0.5 最低有效位 (LSB)（典型值），±1.5 LSB（最大值）微分非线性 (DNL)：±0.75 LSB（最大值），18 位无丢码 (NMC) 信噪比 (SNR)：100dB 总谐波失真 (THD)：-118dB
积分非线性 (INL)：±0.5 最低有效位 (LSB)（典型值），±1.5 LSB（最大值）
微分非线性 (DNL)：±0.75 LSB（最大值），18 位无丢码 (NMC)
信噪比 (SNR)：100dB
总谐波失真 (THD)：-118dB
宽输入范围：单极差分输入范围：±VREF VREF 输入范围：2.5V 至 5V，与 AVDD 无关
单极差分输入范围：±VREF
VREF 输入范围：2.5V 至 5V，与 AVDD 无关
低功耗： 2MSPS 时为 9mW（仅限 AVDD） 2MSPS 时为 15mW（总功耗）灵活的低功耗模式，可根据吞吐量调节功率
2MSPS 时为 9mW（仅限 AVDD）
2MSPS 时为 15mW（总功耗）
灵活的低功耗模式，可根据吞吐量调节功率
multiSPI：增强型串行接口
符合 JESD8-7A 标准的数字 I/O（1.8V DVDD 时）
在 -40°C 至 +85°C 的工业温度范围内完全额定运行
小型封装：4mm × 4mm 超薄四方扁平无引线 (VQFN) 封装
测试和测量
医疗成像
高精度、高速工业领域

产品概述

ADS9110 是一款 18 位、2MSPS、逐次逼近寄存器 (SAR) 模数转换器 (ADC)，在典型工作条件下具有 ±0.5 LSB INL 和 100dB SNR 规范值。高吞吐量使得开发者能够对输入信号进行过采样，从而提高测量的动态范围和精度。该器件支持单极全差分模拟输入信号，并采用 2.5V 至 5V 的外部基准电压，能够提供宽输入选择范围，无需额外进行输入调节。该器件以 2MSPS 全吞吐量运行时的功耗仅为 15mW。吞吐量较低时，可灵活使用低功耗模式（NAP 和 PD）来降低功耗。集成的 multiSPI 串行接口向后兼容传统 SPI 协议。此外，该器件的可配置功能还能够简化电路板布局、时序和固件，并且以低时钟速度运行时能够获得高吞吐量，因此可轻松连接各种微控制器、数字信号处理器 (DSP) 以及现场可编程门阵列 (FPGA)。该器件采用节省空间的 4mm × 4mm VQFN 封装，支持符合 JESD8-7A 标准的 I/O 和标准工业温度范围。

查看全部

ADS9110IRGER 数据手册

数据手册	说明	数量	操作
ADS9110IRGER	18 Bit Analog to Digital Converter 1 Input 1 SAR 24-VQFN (4x4)	62页,1.22M	查看

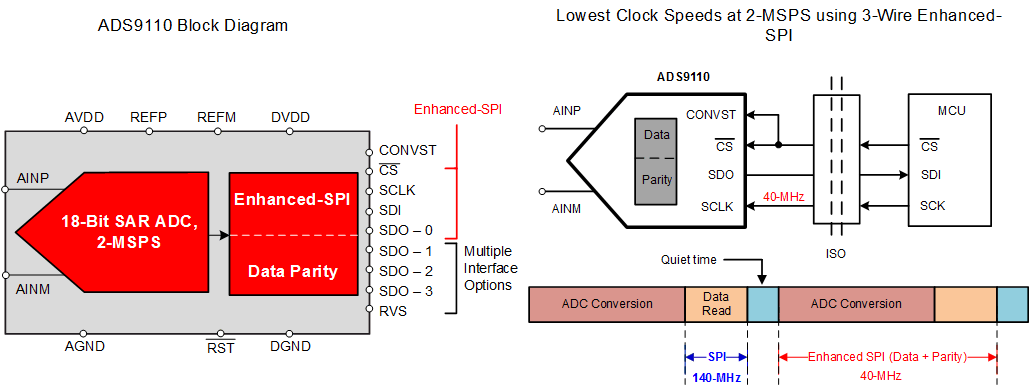

ADS9110IRGER 电路图
